Пойафзолҳои танзимшавандаи баҳорӣ барои ҳаракати гармидиҳии қубур бо дастгирии сарбории тағйирёбанда

Пойафзолҳои пружинии тағйирёбанда, ки ҳамчун пуштибони баҳорӣ низ маълуманд, як навъи маъмултарини дастгирии қубур дар системаҳои қубурҳои саноатӣ мебошанд. Онҳо як қувваи дастгирикунандаро таъмин мекунанд, ки мутаносибан бо каҷшавии баҳор тағйир меёбад, зеро қубур аз ҳисоби васеъшавии гармӣ ё кашиш ба амудӣ ҳаракат мекунад. Барои барномаҳое, ки ҷобаҷогузории гармидиҳӣ мӯътадил аст ва миқдори назоратшавандаи тағирёбии сарборӣ қобили қабул аст, овезонҳои пружинии тағйирёбанда дар муқоиса бо такяҳои доимии пружа ҳалли камхарҷ ва паймонро пешниҳод мекунанд.

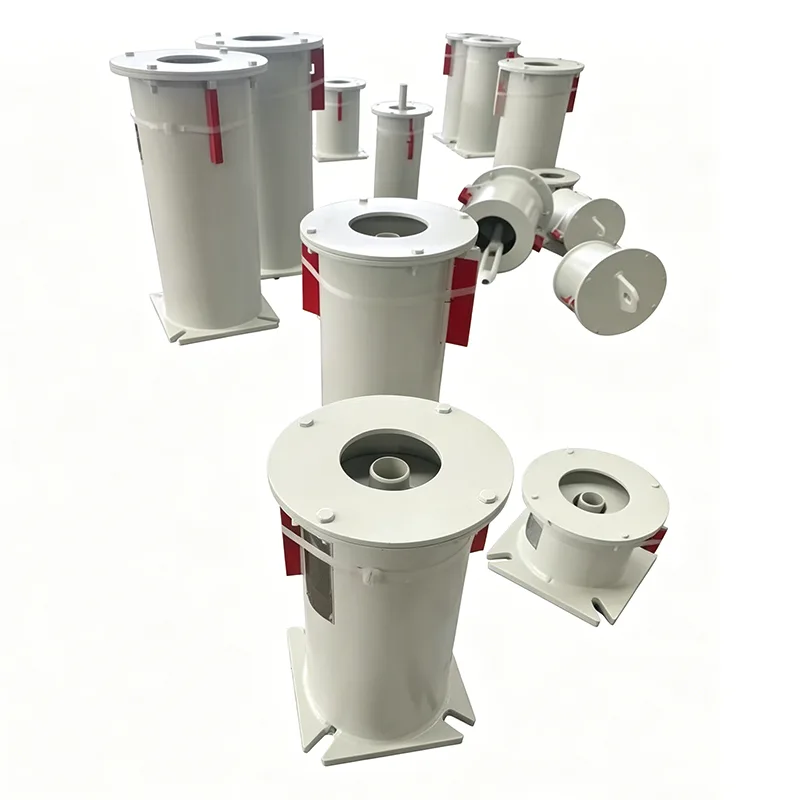

Истеҳсолкунанда аз ҷонибиЯнчжоу Тианшун технологияи қубур, овезонҳои пӯлоди тағйирёбандаи мо пӯлодҳои баландсифати пӯлодро истифода мебаранд, ки дар корпуси пӯлоди мустаҳкам ҷойгиранд. Вақте ки қубур аз мавқеъи насбшуда ба боло ё поён ҳаракат мекунад, пружина мувофиқан фишурда мешавад ё дароз мешавад ва қувваи реаксияро мутаносибан ба масофаи сафар ва суръати баҳор тағйир медиҳад. Ҳар як агрегат дар корхона ба сарбории муқарраршуда, сарбории гарм ва самти сафар калибр карда мешавад, ки иҷрои пешбинишавандаро аз насб то кор таъмин мекунад.

Ин рақам хати каҷи иҷрои сарбории такягоҳ/овезони пружинии тағйирёбанда, аз ҷумла параметрҳои асосии сарборӣ ва ҷойивазкуниро барои тасдиқи дақиқии борбардорӣ ва эътимоднокии амалиётии маҳсулот нишон медиҳад.

Ҳар як воҳид пеш аз интиқол бояд калибрченкунии сарборӣ ва санҷиши иҷроиш бошад. Инҳироф аз сарборӣ дар ҳудуди ±5% назорат карда мешавад, ки ба стандарти байналмилалии ANSI/MSS‑SP‑58‑2018 ва инчунин NB/T47039‑2013 мувофиқ аст.

Маҳсулот ба талаботи техникӣ барои системаҳои қубурҳои энергетикӣ, нафту кимиё ва дигар саноатӣ ҷавобгӯ мебошанд. Мувофиқи MSS‑SP‑58‑2018, тағйирёбии ҳадди ниҳоии сарбории агрегатҳои пружинии тағйирёбанда набояд аз 25% сарбории гарми корӣ дар давоми сафари пурраи корӣ зиёд бошад.

Мушаххасоти техникии маҳсулот

Хусусиятҳои тарроҳӣ & Варианти сарборӣ

Параметри калидӣ ҳангоми интихоби овезони пружинии тағйирёбанда фоизи тағирёбии сарборӣ мебошад - фарқияти байни сарбории хунук ва гарм ба сарбории корӣ тақсим карда мешавад. Аксари мушаххасоти муҳандисӣ талаб мекунанд, ки ин арзиш барои хидматрасонии умумӣ аз 25% ва барои пайвастҳои муҳими таҷҳизот аз 6% камтар боқӣ монад. Дар он ҷое, ки ҷобаҷогузорӣ ба қадри кофӣ калон аст, ки тағирёбии сарборӣ аз меъёрҳои қобили қабул зиёд бошад, ба ҷои он овезонҳои доимии пружина таъин карда мешаванд.

Дастгоҳҳои пружаи стандартии тағирёбандаи мо барои нигоҳ доштани тағирёбии сарборӣ дар ҳудуди муқаррарии лоиҳа дар доираи пурраи кории худ тарҳрезӣ шудаанд ва ҳар як агрегат бо суръати баҳор, танзими сарбории сард ва самти сафар барои насб ва ба кор андохтани мустақим нишон дода шудааст.

Силсилаи стандартӣ ва диапазони техникӣ

Мо овезонҳои пружинии тағйирёбандаро дар конфигуратсияҳои сершумори васлкунӣ пешниҳод менамоем, аз ҷумла тарҳҳои ба боло овезоншуда, ба пойгоҳ васлшаванда ва паҳлӯ насбшуда, ки иқтидори сарбориро аз тақрибан 0,02 кН то 40 кН дар рӯи андозаҳои стандартии баҳор фаро мегиранд. Диапазони саёҳати стандартӣ 30 мм, 60 мм, 90 мм, 120 мм ва 150 мм-ро дар бар мегирад, ки сайёҳони махсус тибқи дархост дастрасанд.

Элементҳои баҳорӣ аз пӯлоди пӯлоди 60Si2Mn ё 50CrVA истеҳсол карда мешаванд ва корпусҳо дар муҳитҳои зангзананда дар қабатҳои галвании гарм, эпокси-рангубор ё аз пӯлоди зангногир дастрасанд. Агрегатҳои стандартӣ барои ҳарорати кори муҳити зист аз -20°C то +200°C баҳо дода шудаанд ва имконоти пружинаи хӯлаи баландҳарорати баланд барои барномаҳои гармии шадид, ба монанди кӯра ва қубурҳои дегхона мавҷуданд.

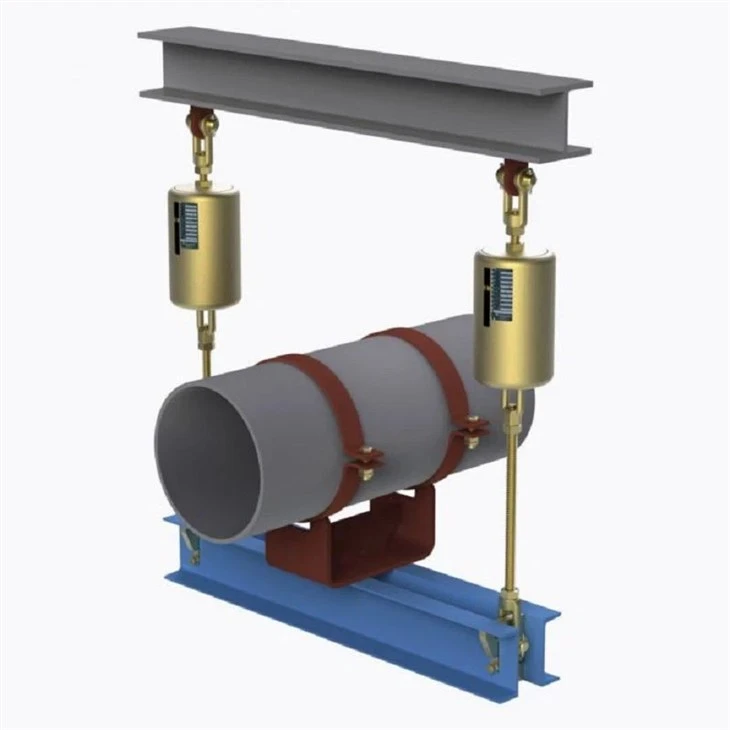

Ҳар як такягоҳи пружинаи тағйирёбанда бо миқёси сафар, нишондиҳандаи сарборӣ ва плитаҳои таваққуфкунандаи боло ва поён муҷаҳҳаз карда шудааст. Пайвастҳои асои ришта дар боло ва поён имкон медиҳанд, ки ҳангоми насб танзими оддии амудиро фароҳам оранд ва танзимоти сарборӣ дар макон бо маълумоти лавҳаи номгузорӣ тафтиш карда шаванд.

Стандартҳо, маводҳо ва имконоти фармоишӣ

Пойафзолҳои пружинии тағйирёбандаи мо мувофиқи GB/T 17116.1/.2/.3 истеҳсол карда мешаванд ва комилан бо стандартҳои байналмилалӣ, аз ҷумла MSS SP-58, ASME B31.1, ASME B31.3 ва EN 13480-3 иваз карда мешаванд. Пайгирии мавод дар тамоми истеҳсолот нигоҳ дошта мешавад ва ҳама пружаҳо пеш аз васлкунӣ аз санҷиши пешакӣ ва боркунӣ мегузаранд.

Барои лоиҳаҳои махсус, мо овезонҳои пружинии пӯлоди зангногир, маҷмӯаҳои пуштибонии қубурҳои изолятсияшуда ва агрегатҳоро бо рӯйпӯшҳои махсус барои хидматрасонии баҳрӣ, баҳрӣ ё тозакунӣ таъмин мекунем. Мо инчунин такяҳои қубурҳои қаблан изолятсияшуда ва пойафзори қубурро истеҳсол мекунем, ки мустақиман бо диапазони овезонҳои баҳории тағйирёбандаи мо барои ҳалли мукаммали дастгирии хат ҳамгиро мешаванд.

Барномаҳои маъмулӣ

Дастгирии пружаи тағйирёбандаамалан дар ҳама намуди равандҳо ва қубурҳои коммуналӣ, ки ҳаракати гармии амудӣ рух медиҳад, насб карда мешаванд. Барномаҳои маъмул инҳоянд: хатҳои буғи нерӯгоҳи барқӣ ва об, қубурҳои коркарди коркард, ҳалқаҳои гармидиҳии корхонаи кимиёвӣ, шабакаҳои гармидиҳии марказӣ ва системаҳои HVAC дар биноҳои калони тиҷоратӣ. Онҳо инчунин дар баробари пуштибони қубурҳои сахт дар хатҳое истифода мешаванд, ки танҳо нуқтаҳои интихобшуда ҷуброни ҳаракатро талаб мекунанд.

Барои системаҳои қубурҳои дорои сарбории динамикӣ, аз қабили болғаи об, ҳодисаҳои сейсмикӣ ё ларзиши насос, овезонҳои пружинии тағйирёбанда аксар вақт бо овезонҳои гидравликӣ муттаҳид карда мешаванд, ки ҳаракати динамикӣ ва имкони ивазкунии гармии озодро манъ мекунанд. Дар он ҷое, ки афзоиши гармӣ барои як воҳиди тағирёбанда хеле калон аст, мо тавсия медиҳем, ки дар он нуқтаҳои мушаххаси дастгирӣ ба овезонҳои доимии баҳорӣ навсозӣ кунем.

Маҷмӯи маҳсулоти иловагӣ

Портфели васеътари дастгирии қубурҳои мо аз пуштибониҳои доимии баҳорӣ, овезонҳои сахт ва пойгоҳҳо, такяҳои пойафзоли қубурҳо, такяҳои қубурҳои қаблан изолятсияшуда барои хатҳои сард ва криогенӣ ва ҷӯйборҳои гидравликӣ иборатанд. Барои системаҳои қубурҳо, ки ҷабби ҳаракати меҳварӣ, паҳлуӣ ё кунҷиро низ талаб мекунанд, мо пайвандҳои тавсеаи балфҳои металлӣ, пайвандҳои васеъкунии резинӣ ва пайвандҳои васеъкунии матоъро истеҳсол мекунем, ки онҳоро дар якҷоягӣ бо такяҳои пружинии мо ҳамчун як ҳалли як манбаъ муайян кардан мумкин аст.

Сифат ва Хизмат

Ҳар як овезони пружинаи тағйирёбанда дар муассисаи озмоишии дохилии мо пеш аз интиқол таҳти бори ISO 9001:2015 системаи идоракунии сифати мо санҷида мешавад. Мо муштариёнро аз интихоби ибтидоии баҳор ва ҳисобкунии сарборӣ тавассути роҳнамоии насб ва хидматрасонии пас аз фурӯш дастгирӣ мекунем. Дархостҳо дар давоми 24 соат посух мегиранд ва мӯҳлати стандартии истеҳсолот вобаста аз ҳаҷм ва конфигуратсия аз 10 то 20 рӯзи корӣ аст. Дар тӯли зиёда аз 14 сол, ки ба лоиҳаҳо дар зиёда аз 45 кишвари ҷаҳон қубурҳо ва пайвандҳои васеъкуниро таъмин мекунем, мо ҳам ба пудратчиёни EPC ва ҳам корбарони ниҳоӣ дар саросари ҷаҳон воҳидҳои стандартии каталогӣ ва фармоишӣ мерасонем.

Саволҳои зуд-зуд додашаванда

"Фоизи тағирёбии сарборӣ" дар дастгирии пружинаи тағирёбанда чӣ маъно дорад?

Тағйирёбии сарборӣ фарқияти байни сарбории хунук (насбшуда) ва сарбории гарм (корӣ) мебошад, ки бо фоизи сарбории корӣ ифода карда мешавад. Он аз рӯи суръати баҳор ба гардиши гармӣ, ки ба сарбории корӣ тақсим карда мешавад, муайян карда мешавад. Аксари мушаххасоти лоиҳа ин арзишро то 25% ҳадди аксар барои қубурҳои стандартӣ маҳдуд мекунанд.

Оё овезони пружинии тағйирёбандаро дар ҳама гуна самт насб кардан мумкин аст?

Не. Овезҳои пружинаи тағйирёбанда барои ҳаракати амудӣ пешбинӣ шудаанд ва бояд бо меҳвари пружинаи амудӣ насб карда шаванд. Насби уфуқӣ ё кунҷӣ боиси басташавӣ, интиқоли нодурусти сарборӣ ва фарсудашавии бармаҳал мегардад. Барои бори уфуқӣ ё маҳдудкунии паҳлӯӣ, устухонҳои сахт, пойафзоли қубурҳо ё бандҳо бояд алоҳида муайян карда шаванд.

Ҳарорати максималии овезонҳои пружинаи шумо чӣ қадар аст?

Агрегатҳои пӯлоди карбонӣ бо пӯлоди хӯлаи пӯлод барои хидмати доимӣ то тақрибан 200 ° C арзёбӣ мешаванд. Барои қубурҳои ҳарорати баландтар аз қабили хатҳои буғии фишори баланд ё пайвасти дегхона, мо маводҳои пружинии баландҳарорати баланд ва конфигуратсияҳои дастгирии изолятсияшударо пешниҳод менамоем. Барои интихоби дурусти мавод бо шароити кори худ ба дастаи муҳандисии мо муроҷиат кунед.

Оё шумо ҳисобҳои интихоби баҳорро пешниҳод мекунед?

Бале. Гурӯҳи муҳандисии мо метавонад дар интихоби баҳор кӯмак расонад, агар шумо андозаи қубур, вазни корӣ, андоза ва самти ҷойивазкунии гармӣ ва ҳама гуна талаботи мушаххасоти лоиҳаро пешниҳод кунед. Мо инчунин метавонем ҷадвалҳои дастгирии мавҷударо баррасӣ кунем ва барои ҳар як макон дастгирии мувофиқ ё доимии баҳорро тавсия диҳем.

Мӯҳлати интиқоли овезонҳои баҳории тағирёбанда чанд аст?

Воҳидҳои феҳристи стандартӣ одатан дар давоми 10 то 20 рӯзи корӣ, вобаста ба андозаи фармоиш ва сарбории ҷорӣ фиристода мешаванд. Анҷомҳои фармоишӣ, сафарҳои махсус ё конфигуратсияҳои аз пӯлоди зангногир метавонанд чанд рӯзи иловагӣ илова кунанд. Дар вақти фармоиш дар бораи интиқоли босуръат баррасӣ кардан мумкин аст.

Кадом ҳуҷҷатҳо бо фармоиш оварда мешаванд?

Таъминоти стандартӣ рӯйхати бастабандӣ ва лавҳаҳои номгӯи маҳсулотро бо рақами баҳор, рейтинги сарборӣ ва маълумоти сафар дар бар мегирад. Ҳисоботҳои санҷиши моддӣ (MTRs), сабтҳои калибрченкунии сарбории баҳор ва ҳисобот оид ба санҷиши андоза метавонанд тибқи дархост пешниҳод карда шаванд. Санҷиши шахсони сеюм аз ҷониби мақомоти ваколатдор инчунин барои лоиҳаҳое, ки онро талаб мекунанд, дастрас аст.

Оё шумо метавонед маҷмӯаҳои мукаммали пуштибони қубурро, аз ҷумла пойафзоли қубурҳо ва тазиқи қубурҳоро таъмин карда метавонед?

Комилан. Мо овезонҳои пружинии тағйирёбандаро ҳамчун воҳидҳои мустақил ё маҷмӯи пурраи дастгирӣ, аз ҷумла тазиқи қубурҳо, такяҳои пойафзоли қубурҳо, гардишҳо, чӯбҳои ришта ва таҷҳизоти пайвасти сохторӣ таъмин мекунем. Маҷмӯаҳои пуштибонии қубурҳои қаблан изолятсияшуда барои хидматрасонии хунук ё криогенӣ инчунин ҳамчун як бастаи ягона барои насб дастрасанд.
