Қубурҳои буғӣ ҳангоми кор ҷойивазкунии гармии назаррасро ба вуҷуд меоранд ва ба тағирёбии сарборӣ хеле ҳассос мебошанд. Вақте ки ҳарорати қубур аз ҳарорати муҳити атроф то ҳарорати корӣ баланд мешавад, ҷойивазкунии амудӣ аз якчанд сантиметр то даҳҳо сантиметр ба амал меояд. Агар дастгоҳҳои дастгирии анъанавӣ қабул карда шаванд, сарборӣ дар баробари ҷойивазкунӣ ба таври назаррас тағйир меёбад, ки боиси консентратсияи фишори қубурҳо, осеб дидани пайвастҳои таҷҳизот ва ҳатто шикастани қубур мегардад. Дастгирии доимии баҳори Steam Pipe як воҳиди дастгирии махсусест, ки барои ҳалли чунин мушкилот таҳия шудааст. Он дар тӯли тамоми саёҳати ҷобаҷокунӣ қувваи тақрибан доимии доимиро таъмин мекунад ва кори бехатар ва боэътимоди системаҳои қубурҳои буғро таъмин мекунад.
Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.
Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.
Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.

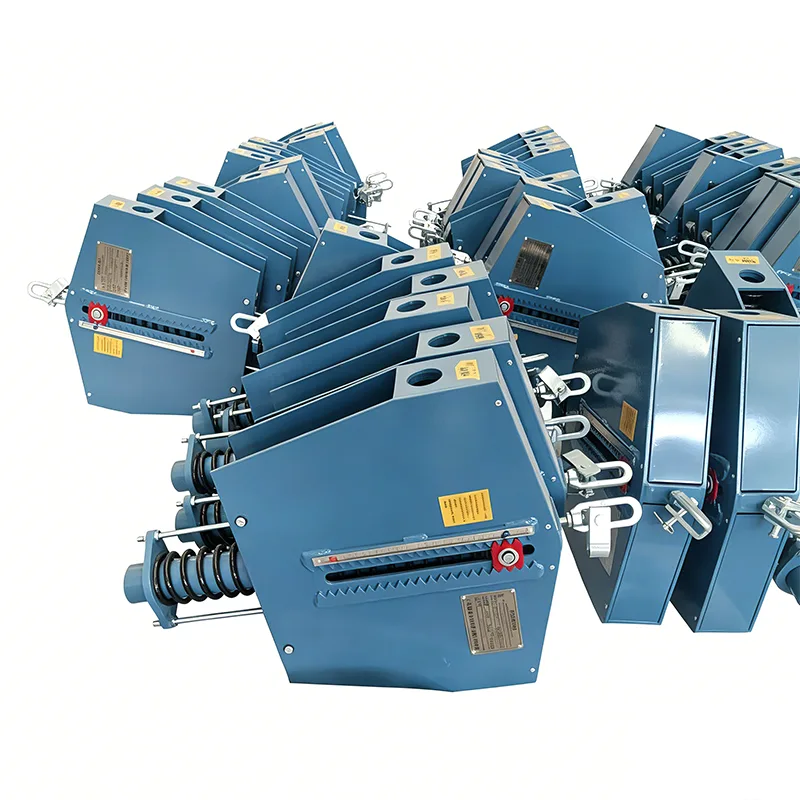

Дастгирии баҳори доимии қубури буғӣ, ки дар асоси принсипи мувозинати лаҳза тарҳрезӣ шудааст, тавассути механизми пайвастшавӣ қувваи чандирии пружаҳоро ба қувваи устувори дастгирӣ табдил медиҳад. Вақте ки қубур ба таври амудӣ ҳаракат мекунад, деформатсияи баҳор аз ҷониби системаи пайвастшавӣ ҷуброн карда мешавад, то қувваи устувори баромадро нигоҳ дорад ва суръати тағирёбии сарборӣ дар ҳудуди 5% назорат карда мешавад.
Маҳсулоти стандартӣ аз ҷузъҳои асосии зерин иборат аст:
▶ Маҷлиси баҳорӣ: Аз пӯлоди пӯлоди пурқуввати хӯлаи баҳорӣ сохта шудааст ва ба равандҳои гармидиҳии гуногун дучор мешавад.
▶ Механизми мувозинати лаҳза: Пайваст ва васлаки камераи дақиқ коркардшуда.
▶ Дастгоҳи танзимкунандаи сарборӣ: Тасҳеҳи дақиқи сарбории баромадро дар макон имкон медиҳад.
▶ Индикатори ҷойивазкунӣ: Ҷойивазкунии воқеии қубурҳоро равшан нишон медиҳад.
▶ Манзил ва васлкунакҳо: Аз пӯлоди карбонӣ бо коркарди сатҳи зидди зангзанӣ сохта шудааст.
| Ҷадвали овезон баҳории доимӣ | Мисол |
| Модели / Силсила | PH, LH, CA, CS, TH |
| Иқтидори сарборӣ (корӣ) | 0,1 кН - 500 кН |
| Ҳамагӣ сафар | 50мм, 100мм, 200мм, 400мм |
| Сафари воқеӣ | То 600мм |
| Инҳирофоти сарборӣ (таҳаммулпазирӣ) | ±5% (Стандарт) / ±3% (Масъалаи баланд) |
| Мавқеи насб | Уфуқӣ / Амудӣ |
| Ба охир расидани манзил | Галвании гарм / эпоксид |
| Ҳарорати корӣ. | -20°C то +80°C (Муҳити атроф) |
| Маводҳои баҳорӣ | 60Si2Mn / 50CrVA |
| Диапазони танзими сарборӣ | ±10% (Танзими майдон) |
▶ Иҷрои аълои қувваи доимӣ: Меъёри тағирёбии сарборӣ ≤ 5% дар тамоми зарбаи пурра, аз талаботи стандартҳои миллӣ зиёдтар аст.
▶ Дипазони ҷойивазкунӣ: Ҷойивазкунии максималӣ то ба 400 мм мерасад, ки барои қубурҳои буғии диаметри баландҳаво комилан мувофиқ аст.
▶ Фарогирии ҳамаҷонибаи сарборӣ: Силсилаи пурраи рейтингҳои сарборӣ аз 0,5 кН то 500 кН дастрас аст.
▶ Сохтори паймон: Бо қабули тарҳи фазоии оптимизатсияшуда, ҳаҷми умумии он нисбат ба дастгириҳои анъанавии доимии баҳорӣ 20% хурдтар аст.
▶ Насбкунии осон: Пеш аз интиқол ба сарбории муқарраршуда пешакӣ муқаррар карда мешавад, ки барои ба кор андохтани ҷой танҳо ислоҳи оддиро талаб мекунад.
▶ Бехатарӣ ва эътимоднокии баланд: Барои пешгирии зарари тасодуфӣ бо дастгоҳҳои муҳофизати изофабор ва маҳдудияти сафар муҷаҳҳаз шудааст.
|
Ҷузъҳои муқоиса |
Дастгирии баҳори доимии қубури буғӣ |
Дастгирии баҳори тағирёбанда барои қубур |
|
Меъёри тағирёбии сарборӣ |
≤ 5% |
≤ 25% |
|
Ҷойгиршавии максималӣ |
400мм |
200мм |
|
Қубурҳои татбиқшаванда |
Қубурҳои буғӣ бо ҷойивазкунии калон ва ҳассосияти баланди сарборӣ |
Қубурҳои дорои ҷойивазкунии гармии умумӣ |
|
Фаъолияти назорати стресс |
Аъло |
Хуб |
|
Муҳофизати пайвасти таҷҳизот |
Олӣ |
оддӣ |
|
Хароҷоти истеҳсолӣ |
Нисбатан баланд |
Миёна |
|
Ҳарорати корӣ |
-196℃ ~ +600℃ |
-40℃ ~ +450℃ |
|
Номи параметр |
Мушаххасоти техникӣ |
|
Диапазони сарбории корӣ |
0,5кН – 500кН |
|
Ҷойивазкунии номиналӣ |
50мм, 100мм, 150мм, 200мм, 300мм, 400мм |
|
Меъёри тағирёбии сарборӣ |
≤ 5% |
|
Ҳарорати корӣ |
-196℃ ~ +600℃ |
|
Маводи баҳорӣ |
60Si2MnA, 50CrVA, Хӯлаи тобовар ба ҳарорати баланд |
|
Маводи манзил |
Q235B, Q345B, Пӯлоди зангногир |
|
Табобати рӯизаминӣ |
Галванизатсияи гарм, праймери аз руҳ бойи эпокси + қабати болоии ба ҳарорати баланд тобовар |
|
Стандартҳои татбиқшаванда |
GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1 |
Дастгирии баҳори доимии қубури буғӣ асосан ба системаҳои қубурҳои буғӣ истифода мешавад, ки дорои ҷойивазкунии калони гармӣ ва талаботи қатъии устувории сарборӣ мебошанд:
▶ Лубурҳои асосии буғӣ ва қубурҳои буғии гармидиҳии нерӯгоҳҳои гармидиҳӣ
▶ Системаҳои қубурҳои буғӣ дар ҷазираи муқаррарии нерӯгоҳҳои барқи атомӣ
▶ Лубурҳои интиқоли буғҳои ҳарорати баланд дар корхонаҳои коркарди нафт
▶ Лубурҳои барқии буғӣ дар корҳои оҳану пӯлод
▶ хатҳои магистралии оби гарми гарм ва буғ барои гармидиҳии марказии шаҳрӣ
▶ Системаҳои қубурҳои гармидиҳии буғӣ дар корхонаҳои кимиёвӣ
Барои барномаҳои дар боло зикршуда, Дастгирии тағирёбандаи пружинаи қубур дигар наметавонад ба талаботи амалиётӣ ҷавобгӯ бошад, вақте ки ҷойивазкунии қубур аз 100 мм зиёд аст ё назорати қатъӣ аз тағирёбии сарбор талаб карда мешавад. Дар чунин ҳолатҳо, барои кафолат додани бехатарии система дастгириҳои доимии пружа ҳатмӣ мебошанд.
Yangzhou Tianshun Piping дорои таҷрибаи 14-солаи касбӣ дар истеҳсоли такяҳои доимии баҳорӣ мебошад, ки бо таҷҳизоти мукаммали истеҳсолӣ ва асбобҳои дақиқи санҷиш муҷаҳҳаз шудааст. Мо системаи қатъии пурраи назорати сифатро ҷорӣ кардем, то ҳама маҳсулот ба стандартҳои байналмилалӣ мувофиқат кунанд:
1.Тафтишоти ашёи хоми воридотӣ: Ҳама маводи пӯлод бо шаҳодатномаҳои аслии моддӣ ҳамроҳ карда мешаванд ва аз таҳлили спектралӣ ва санҷиши моликияти механикӣ мегузаранд.
2.Machining Precision: ҷузъҳои асосӣ аз ҷониби марказҳои коркарди CNC коркард карда мешаванд, то дақиқии баланди андозагириро кафолат диҳанд.
3.Санҷиши иҷрои баҳор: Ҳар баҳор аз санҷишҳои хастагии 100,000 ва калибровкаи сарборӣ мегузарад.
Санҷиши иҷрои 4.Overall: Ҳар як воҳиди анҷомёфта пеш аз таҳвил аз санҷиши доимии қувваи пурраи зарба мегузарад.
5.Тафтишоти тарафи сеюм: Ҳисоботи санҷишӣ, ки аз ҷониби SGS, BV, TUV ва дигар ташкилотҳои бонуфузи сеюм дода шудаанд, тибқи дархост дастрасанд.
Системаи идоракунии сифати мо ба ISO 9001:2015 сертификатсия шудааст ва ҳама маҳсулот ба стандартҳои байналмилалӣ, аз ҷумла CE ва API мувофиқат мекунанд.
Дастгоҳҳои қубурҳо аз рӯи ҷойивазкунии қубур ва ҳассосияти сарборӣ интихоб карда мешаванд: Дастгирии пружинаи тағйирёбандаро барои лӯла интихоб кунед, агар ҷойивазкунии қубури амудӣ аз 100 мм камтар бошад ва система ба тағирёбии сарбор ҳассос набошад. Дастгирии доимии пружинаро вақте интихоб кунед, ки ҷойивазкунӣ аз 100 мм зиёд бошад ё қубур ҳассосияти баланд ба сарбориро дорад.
▶ Таҳлили фишори қубурҳои ройгон ва ҳисобкунии интихоби овезон ва дастгирӣ
▶ Тарҳрезӣ ва истеҳсоли такяҳои пружинии доимии ғайристандартӣ
▶ Дастур оид ба насб ва хидматрасонӣ дар макон
▶ Кафолати 12-моҳа бо таъмири ройгон ё иваз кардани маҳсулоти нуқсон дар давоми мӯҳлати кафолат
▶ Таъмини қисмҳои эҳтиётии дарозмуддат ва дастгирии доимии техникӣ
