Қубурҳои буғӣ дар марҳилаҳои оғозёбӣ ва қатъ фарқияти ҷиддии ҳароратро эҳсос мекунанд ва васоити баландҳарорат ҷойгузини назарраси дарозии гармиро эҷод мекунанд. Вазни мурдаи қубур, вазни медиа ва сарбории тағйирёбанда ҳамзамон амал мекунанд. Табарҳои муқаррарии пружинаи тағйирёбанда қобилияти кофии фишор ва ба гармӣ тобовар надоранд; кори тӯлонӣ ба осонӣ ба истироҳати баҳор, инҳирофшавии сарборӣ ва деформатсияи манзил оварда мерасонад, ки метавонад боиси кандашавии муштараки қубур ва кам ё қатъ шудани сарбории агрегат гардад.

Ин рақам хати каҷи иҷрои сарбории такягоҳ/овезони пружинии тағйирёбанда, аз ҷумла параметрҳои асосии сарборӣ ва ҷойивазкуниро барои тасдиқи дақиқии борбардорӣ ва эътимоднокии амалиётии маҳсулот нишон медиҳад.

Ҳар як воҳид пеш аз интиқол бояд калибрченкунии сарборӣ ва санҷиши иҷроиш бошад. Инҳироф аз сарборӣ дар ҳудуди ±5% назорат карда мешавад, ки ба стандарти байналмилалии ANSI/MSS‑SP‑58‑2018 ва инчунин NB/T47039‑2013 мувофиқ аст.

Маҳсулот ба талаботҳои техникӣ барои системаҳои нерӯи барқ, нефту кимиё ва дигар қубурҳои саноатӣ мувофиқат мекунанд. Мувофиқи MSS‑SP‑58‑2018, тағйирёбии ҳадди ниҳоии сарбории агрегатҳои пружинии тағйирёбанда набояд аз 25% сарбории гарми корӣ дар давоми сафари пурраи корӣ зиёд бошад.

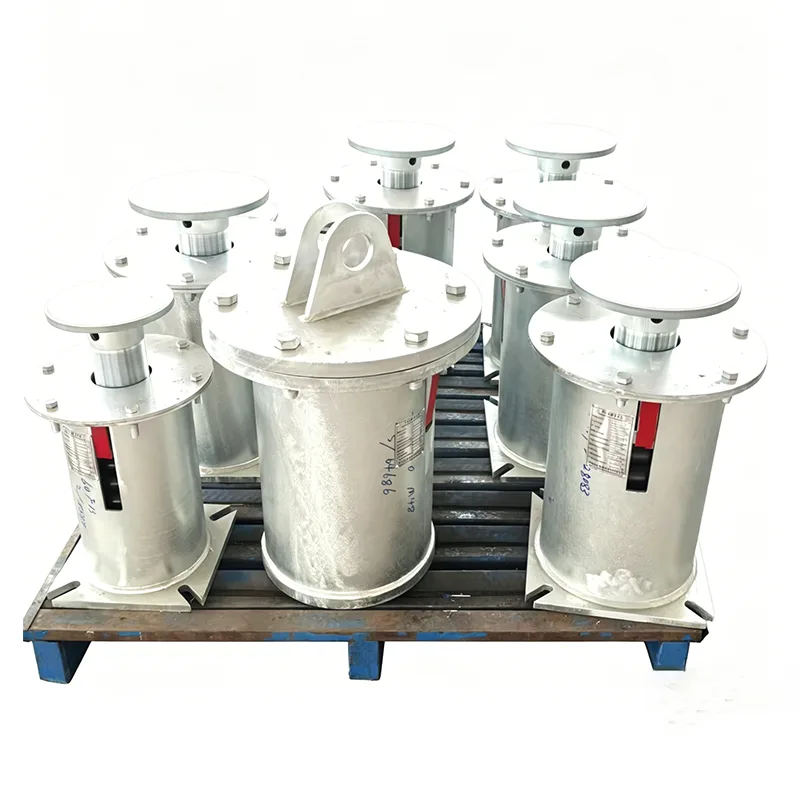

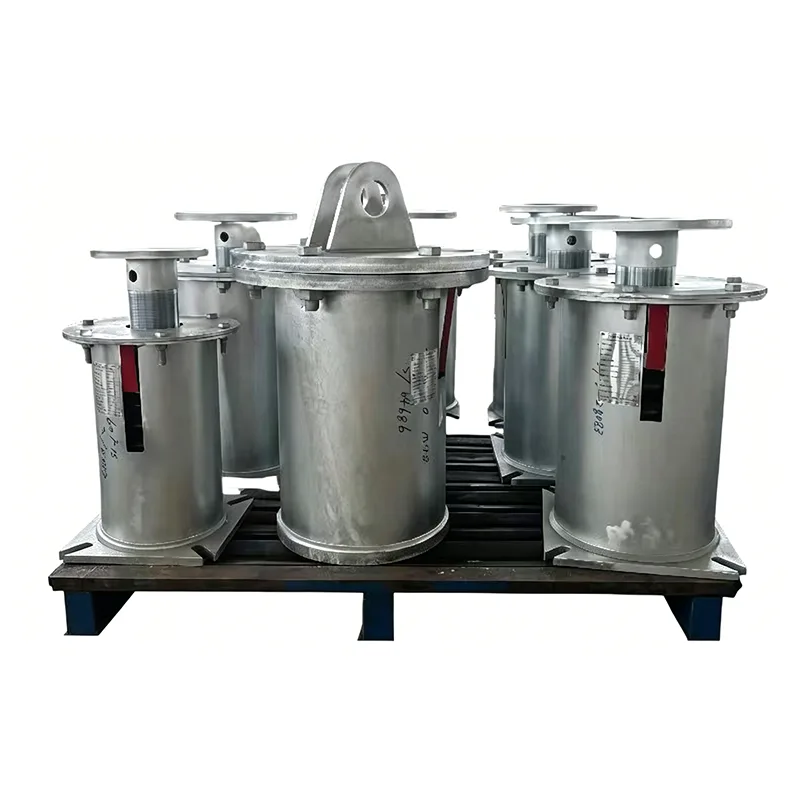

Дастгирии баҳори тағирёбандаи қубури буғӣ барои хидматрасонии буғӣ тарҳрезӣ шудааст, ки ба талабот барои кори дарозмуддати қубурҳои буғӣ дар нерӯгоҳҳои гармидиҳӣ, гармидиҳии марказӣ ва нафту кимиё мувофиқат мекунад. Аз замони ба кор андохтани истеҳсолоти мо дар соли 2012, мо зиёда аз 400 маҷмӯи дастгирӣро барои лоиҳаҳои бузурги буғӣ таъмин кардем, ки мӯҳлати хидматрасонии дарозмуддат дар макон ба 13 сол мерасад.

Мушаххасоти техникии маҳсулот

Ҷадвали тағирёбандаи баҳор овезон Spec	Мисол
Навъи овезон / Конфигуратсия	Навъи A, B, C, D, E, F, G
Андозаи баҳор / №	№ 0 - № 22
Майдони сафар	30мм, 60мм, 90мм, 120мм 180мм
Сарбории амалиётӣ	0,2 кН ​​- 400 кН
Сарбории насбшуда (бори сард)	кН/кгф
Сарбории корӣ (сарбори гарм)	кН/кгф
Самти ҳаракат	Ба боло / Поён
Тағйирпазирӣ (%)	≤ 25% (Стандарт)
Табобати рӯизаминӣ	Гальв гарм / рангубор
Маводи манзил	Пӯлоди карбон (Q235/Q355)

Таркиби сохторӣ ва Принсипи фаъолият

Дастгоҳҳои пружинии тағирёбандаи буғӣ дар ду намуди сохторӣ мавҷуданд: боло овезон ва аз поён дастгирӣ карда мешаванд. Онҳо ҷойивазкунии гармии амудии қубурро тавассути деформатсияи баҳори чандирӣ ҷуброн мекунанд ва тағирёбии сарбории устувори назоратшавандаро дар доираи каҷшавӣ таъмин мекунанд.

Ҳама ҷузъҳо аз маводҳои мувофиқ барои шароити ҳарорати баланд сохта шудаанд:

1.Чашмаҳои фишурдани хӯлаи ҳарорати баланд

2.Гуфстар ғафс корпусҳои фишор-подшипник

3.Чӯбҳои винти танзимкунандаи ба гармӣ тобовар

4.Табақҳои миқёси ҷойивазкунии металлӣ

5.High-қуввати қалбакӣ lugs бардоред ва пойгоҳҳои

6.Dual зидди loosening калисоҳои қулфи

Бори монтаж дар завод пешакй калибр карда шудааст. Вақте ки қубурҳо бо афзоиши ҳарорат васеъ мешаванд, пружинаҳо ба таври синхронӣ васеъ ва кӯтоҳ мешаванд, боришотро яксон нигоҳ медоранд ва фишори дарзҳои кафшер ва соплоҳои таҷҳизотро коҳиш медиҳанд.

Ҷадвали мутобиқати моддӣ

Се конфигуратсияи моддӣ аз рӯи ҳарорати буғ тасниф карда мешавад, то ба шароити воқеии кори қубурҳои тағирёбандаи пружинаҳои буғӣ мувофиқат кунанд:

Дараҷаи амалиётӣ	Ҳарорати ВАО	Маводи баҳорӣ	Маводи манзил	Раванди муҳофизати рӯизаминӣ
Буғи ҳарорати паст	≤300℃	60Si2MnA	Q345B	Праймери эпокси ба ҳарорати баланд тобовар + қабати болоӣ
Буғи ҳарорати миёна	300 ℃ ~ 450 ℃	50CrVA	16MnR	Sandblasting плюс қабати тобовар ба ҳарорати баланд ғафс
Буғи аз ҳад гармшудаи баланд	450 ℃ ~ 550 ℃	Хӯлаи Cr-V дар ҳарорати баланд	304 судї пӯшида аз пӯлоди зангногир	Пассиватсия ва пошидани интегралии ҳарорати баланд

Ҳама ашёи хом бо сертификатҳои аслии MTC аз корхонаҳои пӯлоди соҳибихтисос оварда мешаванд. Ҳар як партияи пӯлод аз се санҷиши такрорӣ мегузарад: спектроскопия, озмоиши кашиш ва озмоиши зарба. Пайгирии пурраи ҳуҷҷатҳо барои қонеъ кардани талаботи аудити EEAT нигоҳ дошта мешавад.



Ҷадвали мушаххасоти пурраи силсила

Кодекси намунавӣ	Сарбории номиналӣ (kN)	Кафолати гармии стандартӣ (мм)	Диаметри номиналии қубури буғӣ мувофиқ	Стандартҳои татбиқшаванда
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	Рамзи барқи гармидиҳӣ ASME B31.1
SPVS-200	120~350	150, 200	DN450~DN800 қубурҳои асосии буғӣ	Стандарти дастгирии нерӯгоҳи DL/T

Сенарияҳои маъмулии татбиқ

Дастгоҳҳои пружинаи тағирёбандаи қубур асосан дар хатҳои асосии буғ ҷойгир карда мешаванд:

▶  Лубурҳои асосии буғ, буғи гармӣ ва обҳои ғизоӣ дар нерӯгоҳҳои гармидиҳии ангиштсанг ва газ

▶  Хатҳои интиқоли буғии ҳарорати баланд барои печҳо ва агрегатҳои крекинг дар заводҳои коркарди нафт

▶  Шабакаҳои асосии буғӣ бо ҳарорати баланд барои гармидиҳии марказии шаҳрӣ

▶  Лубурҳои тавлиди буғ дар нерӯгоҳҳои барқии биомасса ва партов ба энергия

▶  Стансияҳои мубодилаи гармӣ ва сарлавҳаҳои тақсимоти буғ дар боғҳои кимиёвӣ

Сабтҳои таъминоти оммавӣ барои лоиҳаҳои стандартии дохилӣ ва байналмилалӣ мавҷуданд. Мо метавонем шартномаҳои лоиҳаи пешина, аксҳои анҷомёбӣ дар макон ва ҳуҷҷатҳои қабули соҳибонро барои пурзӯр кардани санҷиши бонуфузи EEAT пешниҳод кунем.

Раванди кори стандартии истеҳсолот ва назорати сифат

Ҳар як маҳсулот пеш аз интиқол аз санҷиши ҳамаҷонибаи дохилӣ мегузарад

Сарпӯшҳои санҷиши дохилӣ

Санҷиши андозагирӣ ва визуалӣ, PMI (Муайянкунии маводҳои мусбӣ), озмоиши сахтӣ, озмоиши вайроннашавандаи MT/PT (дар ҷое ки имконпазир бошад), озмоиши сарбории баҳорӣ бо хатҳои ҷобаҷогузории сарборӣ ва ченкунии ғафсии пӯшиш. Ҳисобот оид ба санҷиши завод (FTR) ва Ҳисобот оид ба санҷиши моддӣ (MTR) пешниҳод карда мешаванд.

Эзоҳ: Санҷиши дохили хонагӣ санҷиши тарафи сеюм аз ҷониби ILAC аккредитатсияшуда нест

Санҷиш ё озмоиши лабораторӣ аз ҷониби тарафи сеюм ҳамчун хидмати ихтиёрӣ ва алоҳида иқтибосшуда дастрас аст.

Хидматҳои ихтиёрии бозрасии тарафи сеюм (алоҳида иқтибос оварда шудааст)

1. Санҷиши мавод

Таҳлили таркиби химиявӣ, озмоиши кашиш, озмоиши таъсири ҳарорати пасти Чарпи ва озмоиши сахтӣ.

2. Кафшер кардани NDT

Санҷиши зарраҳои магнитӣ (MT), Санҷиши воридшавии моеъ (PT), Санҷиши ултрасадо (UT) ва озмоиши радиографӣ (RT).

3. Санҷиши иҷрои сарбории баҳорӣ

Аз ҷумла хатҳои коғазии сарборӣ.

4. Hot-Dip галванизатсия / Epoxy молидани бозрасии ҳифзи зангзании

5. Санҷиши шоҳидӣ, назорати корхона ва санҷиши пеш аз интиқол (PSI)

Афзалиятхои мо

Бар зидди системаи дастгирии қубурҳои байналмилалии LISEGA муқоиса карда шудааст

Дурустии боркунии маҳсулот, стандартҳои санҷишӣ ва системаҳои ҳуҷҷатгузории мо бо системаи байналмилалии дастгирии қубурҳои LISEGA муқоиса карда шудаанд.

Он чизе ки моро аз ҳам ҷудо мекунад

Баръакси истеҳсолкунандагони стандартии ватанӣ, ки танҳо худи маҳсулотро таъмин мекунанд, мо бо ҳар як воҳиди пружа хати каҷи ҷойивазкуниро таъмин мекунем. Мо инчунин ба санҷиши SGS-и тарафи сеюм ва санҷишҳои шоҳид мусоидат мекунем ва баррасии ҳуҷҷатҳоро аз ҷониби муҳандисони PE/CPE барои лоиҳаҳои хориҷӣ дастгирӣ мекунем.

Хизматрасонии пурраи пас аз фурӯш

▶  Ҳисоб кардани фишори лӯлаи ройгон барои дақиқ мувофиқат кардан ба модели мувофиқи дастгирии пружинаи тағирёбандаи қубур

▶  Сохтмони фармоишӣ барои андозаҳои ғайристандартӣ ва шароити махсуси ҳарорати баланд

▶  Иштироки муҳандис дар макон барои роҳнамоии бардоштан, ба кор андохтани бор ва кушодани лавҳаи қулф

▶  Кафолати пурраи воҳиди 12-моҳа; ивази ройгон барои аномалияҳои сарборӣ ё нуқсонҳои ҷузъҳо дар доираи кафолат

▶  Инвентаризатсияи қисмҳои эҳтиётии дарозмуддат ва дастгирии техникии 24-соатаи онлайн

Саволҳои иловагӣ

Савол: Оё ин дастгириро барои лӯлаҳои буғҳои аз ҳад гармшуда дарозмуддат истифода бурдан мумкин аст?

A: Варианти дастгирии пружинаи тағирёбандаи буғӣ бо пружаҳои хӯлаи Cr-V ва корпусҳои пӯлоди зангногирро интихоб кунед. Санҷиш таназзули сифрро дар ҳолати кори доимии 550 ℃ тасдиқ мекунад ва маҳсулот хидматрасонии дарозмуддатро дар якчанд агрегатҳои тавлидкунандаи нерӯи барқ ​​​​1000 МВт дидааст.

Савол: Кадом ҳуҷҷатҳои қабул бо ҳар як маҷмӯа оварда мешаванд?

A: Ҳар як маҷмӯаи воҳидҳо дорои шаҳодатномаҳои санҷиши корхонаи ашёи хом, варақаҳои санҷиши бори баҳорӣ, ҳисобот оид ба санҷиши кафшер ва сертификатҳои мутобиқати маҳсулот мебошад. Тафтиши такрорй аз тарафи ташкилотхои сеюм дастгирй карда мешавад.

Савол: Оё ин маҳсулот метавонад бевосита такяҳои пружинии кӯҳнаро ҳангоми таҷдиди қубурҳои мавҷуда иваз кунад?

A: Андозаҳо ба мушаххасоти ягонаи стандартии миллӣ мувофиқат мекунанд; нуқтаҳои бардорандаи монтаж ва андозаи асои винтӣ ивазшаванда мебошанд. Ивазкунии мустақим пас аз санҷиши параметрҳои сарборӣ ва каҷкунӣ бидуни тағироти васеъи таҳкурсии шаҳрвандӣ имконпазир аст.
