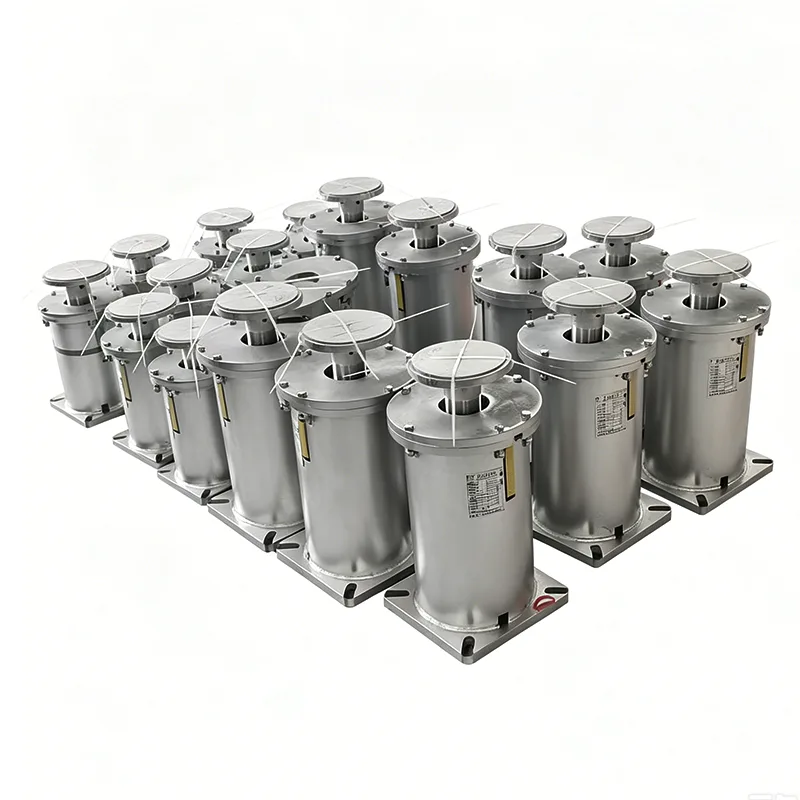

Yangzhou Tianshun Pipeline Technology Co., Ltd., ки соли 2012 таъсис ёфтааст, маҷмӯи пурраи маҳсулотро мувофиқи қатъии стандарти HG/T 20644 Тағйирёбандаи баҳор дастгирӣ ва овезон истеҳсол мекунад. Дастгирии пружинаи тағирёбандаи навъи F як маҳсулоти пуштибонии навъи асосӣ дар силсилаи стандартӣ мебошад, ки махсус барои дастгирии поёни қубурҳо пешбинӣ шудааст. Он дар системаҳои қубурҳои хурд ва миёна дар соҳаҳои энергетикӣ, нефту кимиё, металлургӣ ва дигар соҳаҳо васеъ истифода мешавад ва яке аз моделҳои васеъ истифодашавандаи пружинаи тағйирёбанда дар муҳандисӣ мебошад.
Ин рақам хати каҷи иҷрои сарбории такягоҳ/овезони пружинии тағйирёбанда, аз ҷумла параметрҳои асосии сарборӣ ва ҷойивазкуниро барои тасдиқи дақиқии борбардорӣ ва эътимоднокии амалиётии маҳсулот нишон медиҳад.
Ҳар як воҳид пеш аз интиқол бояд калибрченкунии сарборӣ ва санҷиши иҷроиш бошад. Инҳироф аз сарборӣ дар ҳудуди ±5% назорат карда мешавад, ки ба стандарти байналмилалии ANSI/MSS‑SP‑58‑2018 ва инчунин NB/T47039‑2013 мувофиқ аст.
Маҳсулот ба талаботи техникӣ барои системаҳои қубурҳои энергетикӣ, нафту кимиё ва дигар саноатӣ ҷавобгӯ мебошанд. Мувофиқи MSS‑SP‑58‑2018, тағйирёбии ҳадди ниҳоии сарбории агрегатҳои пружинии тағйирёбанда набояд аз 25% сарбории гарми корӣ дар давоми сафари пурраи корӣ зиёд бошад.
| Ҷадвали тағирёбандаи баҳор овезон Spec | Мисол |
| Навъи овезон / Конфигуратсия | Навъи A, B, C, D, E, F, G |
| Андозаи баҳор / № | № 0 - № 22 |
| Масоҳати сафар | 30мм, 60мм, 90мм, 120мм 180мм |
| Сарбории амалиётӣ | 0,2 кН - 400 кН |
| Сарбории насбшуда (бори сард) | кН/кгф |
| Сарбории корӣ (сарбори гарм) | кН/кгф |
| Самти ҳаракат | Ба боло / Поён |
| Тағйирпазирӣ (%) | ≤ 25% (Стандарт) |
| Табобати рӯизаминӣ | Гальв гарм / ранг карда шудааст |
| Маводи манзил | Пӯлоди карбон (Q235/Q355) |

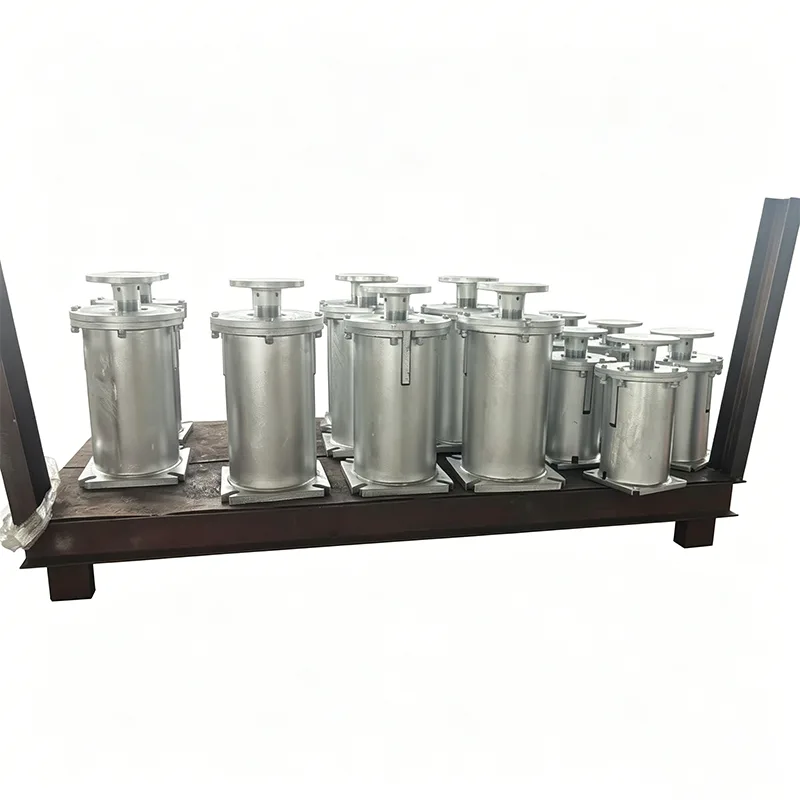

Дастгирии баҳори тағирёбандаи навъи F сохтори қуттии амудиро қабул мекунад, ки аз қисмҳои зерин иборат аст:
▶ Таҳкурсии пойдевор: Плитаи васеи такягоҳ, ки ба таҳкурсӣ пайваст аст
▶ Цилиндри баҳорӣ: Пушти фишурдашудаи силиндрии дарунсохт
▶ Табақи болоӣ: Лавҳаи боркунӣ, ки ба дастгирии қубур пайваст шудааст
▶ Лавҳаи нишондиҳандаи ҷойивазкунӣ: Бо мавқеъҳои ҳолати сард ва гарм ишора шудааст
▶ Болти қулфкунӣ: Ҳангоми интиқол ва насб қулф карда мешавад
▶ Болти танзими баландӣ: Танзими дақиқи сарборӣ дар макон
Ба стандарти HG/T 20644 комилан мувофиқ аст, бо маҳсулоти дигар истеҳсолкунандагон иваз кардан мумкин аст
Силсилаи стандартии бори ва ҷойивазкунӣ, ки барои интихоби институти лоиҳакашӣ қулай аст
Андозаи ягонаи насб, ки барои хариди муҳандисӣ қулай аст
Баҳор аз рӯи сарбории тарҳрезӣ пешакӣ фишурда шуда, дар ҳолати хунук баста шудааст
Барои ба кор андохтан, танҳо пас аз насби ҷойгоҳ болтҳои қулфкуниро хориҷ кардан лозим аст
Барои танзим кардани фишурдани баҳор дар сайт лозим нест
Тарҳрезии амудӣ, майдони хурди ошёна
Баландии умумии 200-400 мм, барои ҳолатҳои маҳдуди фазо мувофиқ аст
Маркази вазнинии паст, устувории хуб
Маҷмаи баҳорро ҷудо кардан ва иваз кардан мумкин аст
Нишондиҳандаи возеҳ, ҳангоми санҷиш
Не қисмҳои фарсуда, тарҳи бе нигоҳдорӣ
|
Силсилаи ҷойивазкунӣ |
Диапазони сарборӣ |
Рақами баҳор |
Диапазони сахтгирӣ |
Баландии бадан |
Андозаи лавҳаи асосӣ |
|
Ҷойивазкунии 30 мм |
0,2кН ~ 22кН |
00 ~ 22 |
0,07 ~ 7,3 кН/мм |
215мм |
170×120мм |
|
Ҷойивазкунии 60 мм |
0,2кН ~ 42кН |
00 ~ 42 |
0,03 ~ 7,0 кН/мм |
265мм |
170×120мм |
|
Ҷойивазкунии 90 мм |
0,5кН ~ 65кН |
01 ~ 65 |
0,06 ~ 7,2 кН/мм |
315мм |
215×160мм |
|
Ҷойивазкунии 120 мм |
0,5кН ~ 90кН |
01 ~ 90 |
0,04 ~ 7,5 кН/мм |
365мм |
215×160мм |
Стандарти иҷро: HG/T 20644-2024Меъёри тағирёбии сарборӣ: ≤25% (талаботи стандартӣ) Маводҳои баҳорӣ: 50CrVA пӯлоди баҳорӣ Маводҳо: Q235BAМуолиҷаи зидди зангзанӣ: Рег тоза кардани зангзанӣ + праймери аз руҳ бойи эпокси + болопӯш

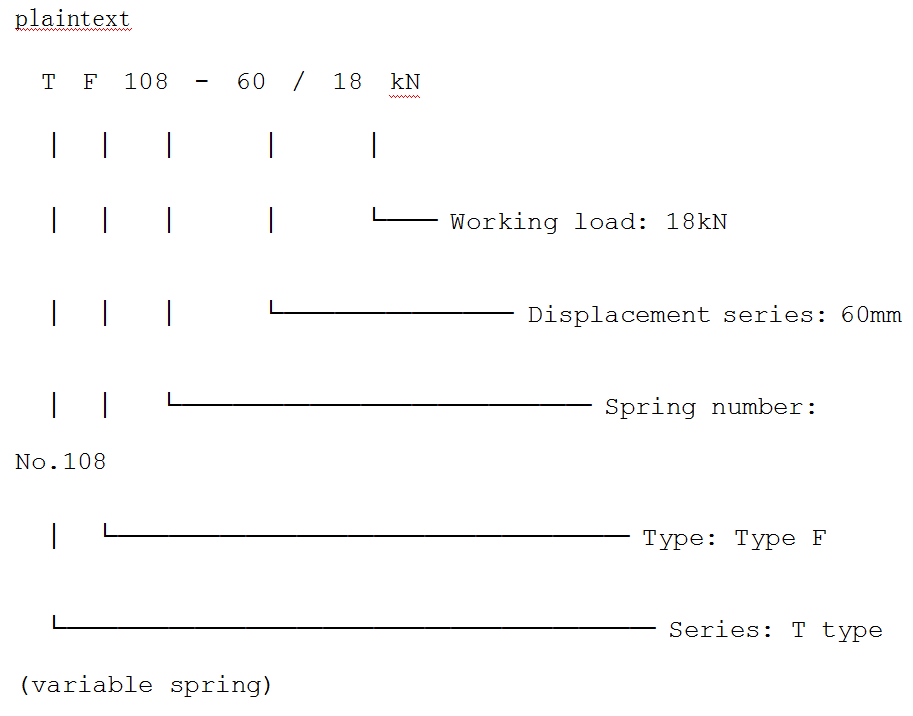

Намунаи рамзгузории модели стандартии Дастгирии Spring Variable Type F:
▶ Сарбории кории қубур (кН)
▶ Ҷойгиршавии гармии амудии қубур (мм)
▶ Самти ҷойивазкунӣ (боло / поён)
▶ Дараҷаи зангзании муҳити зист
Дастаи касбии мо метавонад мустақиман моделҳои дақиқи маҳсулоти Type F-ро дар асоси параметрҳои лӯлаи пешниҳодкардаи шумо пешниҳод кунад.
▶ Сарбории кории қубур: 15кН
▶ Ҷойгиршавии гармии қубур ба боло: 40мм
1.Силсилаи ҷойивазкуниро муайян кунед: ҷойивазкунии 40мм, силсилаи 60мм-ро интихоб кунед (маржаи захиравӣ)
2. Ҳисоб кардани сарбории гарми давлатӣ: ҷойивазкунӣ ба боло, баҳор мебарояд, сарборӣ кам мешавад
3.Ҷадвали сахтии баҳорро тафтиш кунед: пружинаро №106 интихоб кунед, сахтӣ 0,25кН/мм
4. Ҳисоб кардани тағирёбии сарборӣ: 40мм × 0,25кН/мм = тағирёбии 10кН
5. Меъёри тағирро тафтиш кунед: 10kN / 15kN = 6.7% ≤ 25%, ҷавобгӯи талабот
Интихоби Дастгирии тағирёбандаи Spring Type F ба назар душвор аст, аммо дар асл стандартҳоро риоя мекунад. Мо хидмати интихоби ройгонро пешниҳод менамоем: шумо танҳо бояд параметрҳои қубурро пешниҳод кунед ва мо моделҳои дақиқро пешниҳод мекунем.
|
Сенарияи татбиқ |
Хусусиятҳои шароити корӣ |
Чаро навъи F-ро интихоб кунед |
|
Қубурҳои қабати поёнӣ дар галереяҳои қубур |
Қубурҳои қабати пасттарин, дар боло ягон нуқтаи бардоштан вуҷуд надорад |
Аз ошёнаи галерея қубур ба боло дастгирӣ кунед |
|
Қубурҳо дар платформаҳои таҷҳизот |
Дар платформаҳои сохтори пӯлод ҷойгир карда шудааст |
Бевосита дар болои болорҳои пӯлоди платформа истироҳат кунед |
|
Қубурҳои воридотӣ ва баромади насос |
Ҷойивазкунии ≤50мм, сарбории устувор |
Модели стандартӣ, арзиши паст |
|
Қубурҳои обгузар |
Ҳарорати муқаррарӣ, ҷойивазкунии хурд |
Пружинаи тагйирёбанда ба талабот пурра чавоб медихад |
|
Қубурҳои ҳавои фишурдашуда |
Фишори устувор, тағирёбии ҳарорати хурд |
Навъи F дорои арзиши баландтарин мебошад |
|
Қубурҳои ёрирасони буғ |
Ҳарорати миёна, ҷойивазкунӣ ≤50мм |
Баҳори тағирёбанда ба талабот ҷавобгӯ аст |
|
Қубурҳои ҳалкунандаҳои кимиёвӣ |
Ҳарорати муқаррарӣ, тағирёбии ҳарорати калон вуҷуд надорад |
Стандарти навъи F универсалӣ аст |
Санҷиши махсуси баҳор: Санҷиши 100% сарборӣ барои ҳар як баҳор, хати каҷи сахтиро сабт кунед
Танзимоти пеш аз фишурдакунӣ: мувофиқи талаботи фармоиш ба таври дақиқ ба ҳолати хунук фишурда мешавад, қулф карда мешавад
Калибрченкунии нишондиҳандаи ҷойивазкунӣ: мавқеи лавҳаи нишондиҳанда то ± 1мм дақиқ
Табобати зидди зангзанӣ: регпартоии дараҷаи Sa2.5, ғафсии рӯйпӯш ≥80μm
Санҷиши намуди зоҳирӣ: санҷиши ҳамаҷонибаи кафшер, андозаҳо ва аломатҳо
Захираҳои дастрас: моделҳои умумӣ (TF030-TF120, 30/60/90 displacement) дар саҳро
Расонидани зуд: фармоишҳои саҳҳомӣ дар давоми 3 рӯз фиристода мешаванд, фармоишҳои фармоишӣ 7-10 рӯз
Нархи яклухт: нархи сатҳӣ барои хариди яклухти муҳандисӣ
Ҳуҷҷатҳои мукаммал: ҳар як партияи маҳсулот бо шаҳодатномаи тахассусӣ, гузориши санҷиши баҳорӣ, дастурҳои насбкунӣ оварда мешавад
Интихоби ройгон: Муҳандисони касбӣ ҳисобкунии интихобро барои таъмини модели дақиқ таъмин мекунанд
Таъмини расмкашӣ: Барои ҳамкорӣ бо тарроҳӣ нақшаҳои стандартии насбро пешниҳод кунед
Дастгирии техникӣ: Ба саволҳои гуногун ҳангоми насб, ба кор андохтан ва истифода ҷавоб диҳед
Кафолати сифат: Кафолати 2-солаи маҳсулот, ивази ройгон барои зарари ғайриинсонӣ
Вокуниш ба ҳолати изтирорӣ: Дар давоми 24 соат ҳалли мушкилоти ҷойдоштаро пешниҳод кунед
Қисмҳои эҳтиётӣ: Асбобҳои баҳорӣ, болтҳо ва дигар қисмҳои фарсуда
Дастгирии баҳори тағирёбандаи навъи F як маҳсулоти стандартии умумӣ дар саноати кимиё ва инчунин модели маъмултарин дар муҳандисӣ баҳори тағирёбанда мебошад. Мо дар тӯли 14 сол ба истеҳсоли силсилаи стандартӣ, бо сифати устувори маҳсулот ва таҳвили саривақтӣ тамаркуз кардаем ва дар зиёда аз 40 кишвари ҷаҳон ба лоиҳаҳои муҳандисӣ хизмат расонидаем. Навъи стандартии F-ро интихоб кунед, эътимоднокӣ ва роҳатро интихоб кунед.
