Дастгирии қубурҳои изолятсионии пойафзоли хунук

Вақте ки қубур ВАО-ро дар ҳарорати зери сифр интиқол медиҳад, ҳар як алоқаи металлӣ ба металл бо сохтори пуштибонӣ ба расиши кӯтоҳи гармӣ табдил меёбад. Сард аз пӯлод ҳаракат мекунад, чӯби такягоҳро хунук мекунад ва намиро аз ҳаво берун мекунад. Дар натиҷа ях дар сохтор, об чакида ва зангзанӣ, ки метавонад дастгириро хеле пеш аз он ки худи қубур ягон аломати мушкилотро нишон диҳад, вайрон кунад. Пойафзоли сард он занҷири рӯйдодҳоро дар сарчашма бозмедорад.

Дар Янчжоу Тяншун, мо аз соли 2012 барои терминалҳои этиленӣ, нерӯгоҳҳои яхдонҳои аммиакӣ, шабакаҳои оби хунукшуда ва минтақаҳои нигоҳдории зарфҳои LNG дуҷонибаи қубурҳои изолятсионии сард истеҳсол мекунем. Принсипи кор тағйир наёфтааст: дар байни қубури хунук ва пӯлоди гарм блоки аз ҷиҳати термикӣ тобовар, вале аз ҷиҳати сохторӣ сахт гузоред. Мушкилоти муҳандисӣ - ва фарқи байни пойафзоли сард, ки барои панҷ сол кор мекунад ва як пойафзоле, ки се даҳсоларо нигоҳ медорад - дар он аст, ки ин блок чӣ гуна нигоҳ дошта мешавад, мӯҳр зада мешавад ва ба шароити махсуси хидматрасонии хунук мувофиқат мекунад.

Чӣ тавр пойафзоли хунук роҳи гармиро халалдор мекунад

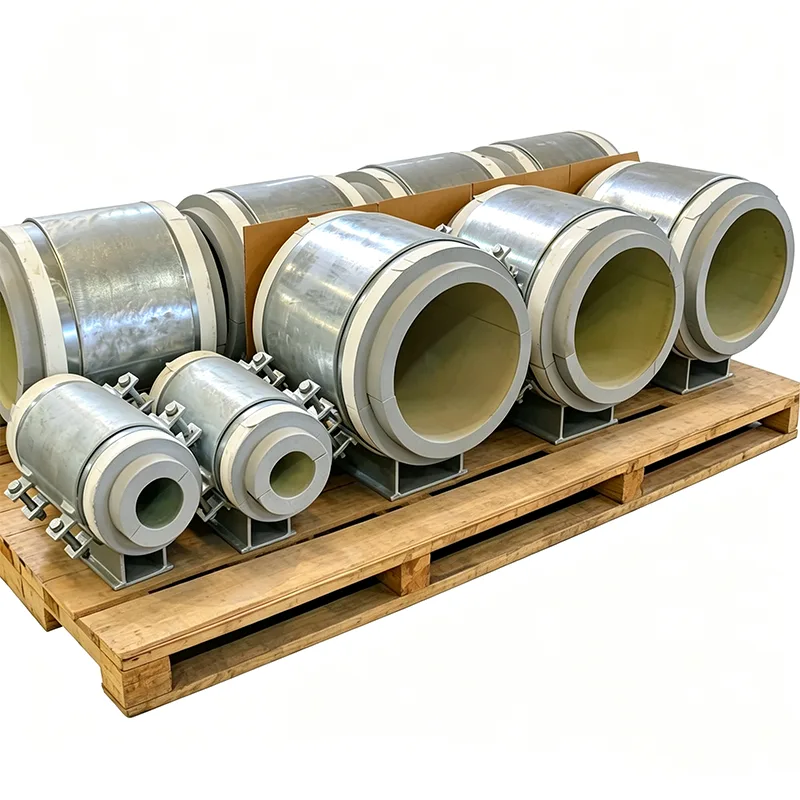

Қубури хунук дар дохили гаҳвораи металлии контурӣ ҷойгир аст, аммо он бевосита ба пӯлоди гаҳвора намерасад. Ба ҷои ин, як блоки изолятсияи зичии баланд вазни қубурро бар дӯш дорад. Ин блок на танҳо барои гузарониши гармидиҳӣ, балки барои қувваи фишурдааш дар ҳарорати пасттарини корӣ интихоб карда мешавад. Барои аксари барномаҳо то -196 ° C, мо шишаи мобилӣ ё PIR-и зичии баландро истифода мебарем. Блок барои мувофиқ кардани диаметри берунии қубур дар як рӯй ва лавҳаи пойафзори пойафзол дар тарафи дигар коркард карда мешавад, ки тамоси пурраи рӯи замин ва боркунии нуқтаро таъмин намекунад.

Паҳлӯҳои қубури изолятсионии пойафзоли сард блоки изолятсияро аз чор тараф иҳота мекунанд. Ин ду чизро иҷро мекунад: вай аз ҳаракат кардани блок дар зери ҳаракати қубурҳои паҳлӯӣ пешгирӣ мекунад ва изолятсияро аз осеби механикӣ муҳофизат мекунад. Лавҳаи пояи пӯлод дар зери блок роҳи ягонаи боркунӣ ба сохтор аст ва азбаски блок қабати доимии сахт аст, роҳи мустақими интиқоли металл ба қубур вуҷуд надорад - пули сард шикастааст.

Нигоҳ доштани намӣ барои муддати тӯлонӣ

Дар қубури сард ҳама гуна холигии монеаи буғ ба нуқтаи конденсатсия табдил меёбад. Об ҷамъ мешавад, ях мекунад ва васеъ мешавад ва дар ниҳоят изолятсияро аз дарун вайрон мекунад. Тарҳрезии пойафзоли сарди мо инро бо се роҳ ҳал мекунад:

Худи блоки изолятсия ҳуҷайраи пӯшида буда, ҳатто агар куртаи берунӣ осеб дида бошад ҳам, гузариши бухори обро хеле кам мекунад.

Мо профили пайвастаи металлии jacketing дар атрофи бадани пойафзолро таъмин мекунем. Монеаи буғӣ, ки дар изолятсияи қубур ҷойгир карда шудааст, метавонад мустақиман ба ин курта бо илтиёмӣ ё лента мӯҳр карда шавад ва лифофаи шикасташударо эҷод кунад.

Барои насби берунӣ ё ҷойҳои шустан, мо як пораи пломбаҳои чандирро байни паҳлӯи пойафзол ва куртаи изолятсияи қубур дар интерфейс ба кор мебарем ва монеаи дуюмдараҷаи намиро илова мекунем.

Маводҳое, ки дар ҳарорати паст сахт мемонанд

Қисмҳои пӯлоди конструктивии пойафзоли хунук набояд ҳангоми хунукӣ шикаста шаванд. Пӯлоди карбонии сохтории стандартӣ устувории баландиро аз яхкунӣ аз даст медиҳад. Барои баданҳои пойафзоли хунук ва плитаҳои пойгоҳ, мо истифода мебарем:

Пӯлоди карбон ҳарорати паст (ASTM A350 LF2 ё муодили) барои хидматрасонӣ то -46 ° C.

Пӯлоди зангногир аустенитикӣ (304L, 316L) барои барномаҳои криогенӣ то -196°C, ки дар он пӯлоди карбон шикастан хоҳад буд.

Ҳама пӯлоди борбардор бо арзишҳои санҷиши зарбаи Charpy дар ҳарорати ҳадди ақали тарҳрезӣ дар сертификати EN 10204 Type 3.1 меояд. Болтинг A320 L7 ё зангногир аст, ки барои мувофиқ кардани маводи бадан интихоб шудааст.

Муқовимат ба камшавии хунук

Қубури сард шартнома мекунад. Хатти аз пӯлоди зангногир 20-метра хунукшуда аз муҳити атроф то -162°С зиёда аз 30 миллиметр коҳиш меёбад. Агар пойафзоли хунук ба сохтор сахт мустаҳкам карда шавад, он ҳаракат ба девори қубур ҳамчун фишори меҳварӣ мегузарад. Мо инро тавассути ҳамгиро кардани як лавҳаи слайди пастсифат ба пойгоҳи пойафзоли хунук ҳал мекунем. Лавҳаи аз пӯлоди зангногир ҷилодоршуда ба поёни блоки изолятсия ё ба болои плитаи пойгоҳ пайваст карда мешавад ва ба сатҳи муқобил як қабати PTFE ё графит пошидашуда часпонида мешавад. Пас аз он пойафзол метавонад ҳангоми нигоҳ доштани танаффуси гармидиҳӣ бо қубур лағжад. Сатҳи слайд барои ҷойгир кардани доираи пурраи саёҳати сард ба муҳити атроф бо маржаи бехатарӣ андоза карда шудааст.

Чӣ меояд, ки бо фармоиши пойафзоли сарди шумо

Ҳар як қубури изолятсионии хунукшудаи пойафзоли сард, ки мо мефиристем, бо бастаи ҳуҷҷатҳо, ки ба талаботи санҷиши EPC ҷавобгӯ аст, дастгирӣ карда мешавад:

TS EN 10204 Навъи 3.1 барои ҳама қисмҳои пӯлод, бо ҳисоботи санҷиши таъсири ҳарорати паст.

Варақаҳои иттилоотии блоки изолятсия, ки гузариши гармӣ ва қувваи фишурдаро дар ҳарорати хунуки тарҳрезӣ нишон медиҳанд.

Ҳисоботи андозагирӣ, ки ғафсии блок, ҷуброни пойафзол (агар мавҷуд бошад) ва андозаҳои табақи асосиро тасдиқ мекунанд.

Коэффисиенти лавҳаи слайдии шаҳодатномаҳои санҷиши фриксия, вақте ки имконпазир аст.

Барномаҳо

Қубурҳои LNG ва NGL дар терминалҳо ва корхонаҳои моеъгардонӣ дастгирӣ мекунанд

Хатҳои нигоҳдорӣ ва интиқоли этилен, пропилен ва аммиаки моеъ

Пойгоҳҳои оби хунукшуда ва қубурҳои намакоб дар марказҳои хунуккунӣ ва додаҳои ноҳиявӣ

Хатҳои яхдон дар корхонаҳои коркарди хӯрок ва анборҳои хунук

Галереяи қубурҳои криогенӣ дар воҳидҳои ҷудокунии ҳаво

Чаро Tianshun барои пойафзоли хунук?

Пойафзоли хунук як ҷузъи хурди дорои таъсири калон аст. Агар он кор накунад, тамоми системаи изолятсия вайрон мешавад ва ях дар натиҷа метавонад рахҳои қубурро пурбор кунад. Муҳандисони мо блоки стандартиро интихоб намекунанд ва умедворанд, ки он мувофиқат мекунад - онҳо андозаи қубур, мушаххасоти изолятсия, ҳарорати тарҳрезӣ ва бори сохториро тафтиш мекунанд ва сипас пойафзолеро танзим мекунанд, ки лифофаи изолятсияро бе созиш нигоҳ дорад. Зиёда аз 70% муштариёни мо фармоишҳои такрорӣ медиҳанд, зеро онҳо медонанд, ки пойафзоли хунуки онҳо маҳз ҳамон тавре, ки аз сардшавии аввал то охирин ҳисоб карда шудааст, иҷро хоҳад кард.

Саволҳои зиёд такрормешуда

Савол: Поинтарин ҳарорати пойафзоли хунуки шумо чӣ гуна аст?

A: То -196°C барои LNG ва нитрогени моеъ. Барои гелийи моеъ, мо маводи махсусро истифода мебарем - бо дастаи мо тамос гиред.

Савол: Оё шумо метавонед ба мушаххасоти мавҷудаи изолятсия ва тафсилоти монеаи буғ мувофиқат кунед?

A: Бале. Мо блоки изолятсияро ба қубури OD ва ғафсии изолятсия коркард мекунем ва мо метавонем интерфейси мӯҳрпӯшии курткаро ба намуди либоси шумо танзим кунем.

Савол: Оё ба ман лавҳаи слайди алоҳида насб кардан лозим аст ё он дар пойафзол сохта шудааст?

A: Мо метавонем лавҳаи слайдро ҳангоми истеҳсол муттаҳид кунем. Шумо як маҷмӯаи ягона мегиред, ки ҳам танаффуси гармӣ ва ҳам ҳаракати меҳварро идора мекунад.

Савол: Чӣ тавр шумо аз пайдоиши ях дар қисмҳои металлии пойафзол пешгирӣ мекунед?

Ҷавоб: Сатҳи пӯлоди сард аз ҳавои муҳит тавассути изолятсия ва пӯшиши дар сайт истифодашаванда, ки пайваста аз болои бадани пойафзол мегузарад, ҷудо карда мешаванд. Мо профилҳои мӯҳрро таъмин мекунем; бригадаи сайт канорҳоро мӯҳр мекунад.
