Дастгирии баҳори тағирёбанда барои қубуряк ҷузъи муҳими системаҳои қубурҳои саноатӣ мебошад, ки ҳаракати амудиро дар натиҷаи васеъшавии гармӣ, кашишшавӣ, ларзиш ё тағирёбии шароити корӣ эҳсос мекунанд.Тяншунҳалли стандартӣ ва фармоишии пуштибонии баҳорӣ истеҳсол мекунад, ки барои мувозинати сарбории лӯлаҳо, ҷойгиркунии ҷойивазкунии назоратшаванда ва кӯмак ба муҳофизати таҷҳизоти пайвастшуда дар барномаҳои серталаб ба монанди нерӯгоҳҳои барқӣ, иншооти нафту кимиё, системаҳои нафту газ ва лоиҳаҳои коркарди об пешбинӣ шудаанд.
Системаи дастгирии қубурҳои дуруст таҳияшуда бояд на бештар аз вазни статикии қубурро иҷро кунад. Қубурҳои саноатӣ метавонанд бо тағирёбии ҳарорат ва шароити корӣ ҳаракат карда, дар такяҳо, соплоҳои таҷҳизот, клапанҳо, фланецҳо ва пайвастҳои сохторӣ қувваҳои иловагӣ эҷод кунанд. Дастгирии пружинаи тағйирёбанда барои қубур хусусиятҳои чандирии пружаро истифода мебарад, то дастгирии муттасилро таъмин кунад ва ҳангоми имкон додани ҳаракати амудии назоратшаванда. Ин мақола принсипи кори он, ҷузъҳои асосӣ, мушаххасоти техникӣ, барномаҳо, омилҳои интихоб ва мулоҳизаҳои истеҳсолиро шарҳ медиҳад, ки ба муҳандисон ва харидорони саноатӣ дар фаҳмидани он, ки дастгирии тағирёбандаи баҳор ҳалли мувофиқ аст.
Мундариҷа
- Дастгирии баҳории тағирёбанда барои қубур чист?
- Чаро дастгирии баҳори тағирёбанда лозим аст?
- Дастгирии баҳори тағирёбанда чӣ гуна кор мекунад?
- Мушаххасоти асосии техникӣ кадомҳоянд?
- Қисмҳои асосӣ кадомҳоянд?
- Афзалиятҳои асосӣ кадомҳоянд?
- Дастгирии баҳории тағирёбанда дар куҷо истифода мешавад?
- Чӣ тавр шумо бояд дастгирии дурусти баҳорро интихоб кунед?
- Чаро сифати истеҳсолот муҳим аст?
- Он бо дигар пуштибони қубурҳо чӣ гуна муқоиса мекунад?
- Саволҳои зуд-зуд додашаванда
- Хулоса

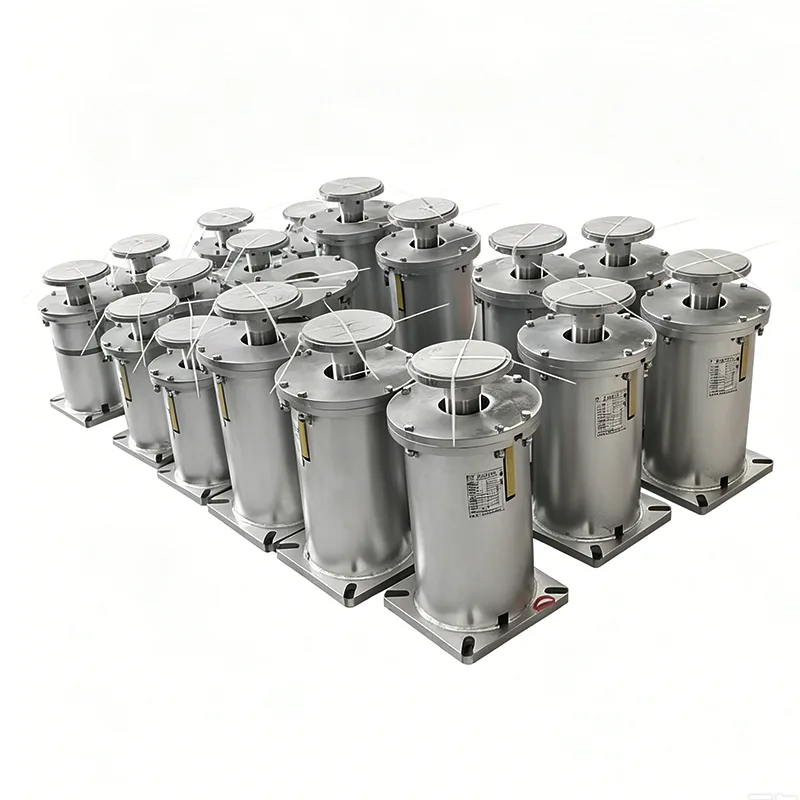

Дастгирии баҳории тағирёбанда барои қубур чист?
Дастгирии пружинаи тағирёбанда барои қубур як такягоҳи механикии чандир аст, ки барои интиқоли вазни қубур ҳангоми ҷойгиркунии амудӣ пешбинӣ шудааст. Ба ҷои комилан маҳдуд кардани ҳаракати қубур, он механизми пружинаро истифода мебарад, то қувваи дастгирӣро таъмин кунад, ки мувофиқи каҷшавии баҳор тағир меёбад.
Ин тарҳ махсусан барои қубурҳои саноатӣ, ки ба тағирёбии ҳарорат дучор мешаванд, муфид аст. Масалан, қубури буғӣ метавонад ба таври амудӣ ҳаракат кунад, зеро он ҳангоми кор гарм мешавад ва пас аз қатъ шудан қарор мегирад. Дастгирии сахт метавонад ин ҳаракатро маҳдуд кунад ва қувваҳои номатлубро ба системаи қубур интиқол диҳад. Дастгирии пружинаи тағйирёбанда чандирии идорашавандаро ҳангоми идома додани интиқоли бори зарурӣ таъмин мекунад.
Тианшун аз соли 2012 маҳсулоти пуштибони қубурҳо истеҳсол мекунад ва гузориш медиҳад, ки беш аз 800 000 маҷмӯаро ба лоиҳаҳои саноатӣ дар саросари ҷаҳон таъмин мекунад. Диапазони дастгирии баҳории тағйирёбандаи он конфигуратсияҳои сершумор, иқтидори боркашӣ, имконоти сафар ва ҳалли фармоишӣ барои талаботҳои гуногуни муҳандисӣ иборат аст.
Чаро дастгирии баҳори тағирёбанда лозим аст?
Муҳандисии қубур мувозинати байни дастгирии сохторӣ ва ҳаракати идорашавандаро дар бар мегирад. Ҳангоми тағир додани мавқеъаш ҳангоми кор, қубур бояд ба таври кофӣ дастгирӣ карда шавад, бидуни фишори аз ҳад зиёди дуюмдараҷа.
- Ҳаракати гармидиҳӣ:Ҷойгиркунии амудии назоратшавандаро, ки дар натиҷаи гармкунӣ ва хунуккунӣ ба вуҷуд омадааст, ҷойгир мекунад.
- Тақсимоти бор:Дастгирии доимии қубурҳо ва ҷузъҳои алоқамандро нигоҳ медорад.
- Идоракунии стресс:Кӯмак мекунад, ки қувваҳои аз ҳад зиёд ба таҷҳизоти пайвастшуда интиқол дода шаванд.
- Назорати ларзиш:Механизми дастгирии чандирро барои системаҳои қубур таъмин мекунад.
- Муҳофизати таҷҳизот:Барои кам кардани сарбории номатлуб дар атрофи соплоҳо, фланецҳо ва пайвастҳои ҳассос кӯмак мекунад.
- Фасли муҳандисӣ:Мувофиқи шароити насб конфигуратсияҳои гуногунро интихоб кардан мумкин аст.
Интихоби дуруст бояд ба параметрҳои воқеии муҳандисӣ асос ёбад, на танҳо диаметри қубур. Вазни қубур, ҳарорати корӣ, ҷойивазкунии амудӣ, мавқеи насб ва фазои мавҷудаи сохторӣ ҳама ба интихоби дастгирӣ таъсир мерасонанд.
Дастгирии баҳори тағирёбанда чӣ гуна кор мекунад?
Принсипи асосии кор ба рафтори чандирии пружа асос ёфтааст. Вакте ки трубопровод ба таври амудй харакат мекунад, пружина каииш мекунад ва кувваи такьякунандаи он мувофикан тагьир меёбад. Ин ба дастгирӣ имкон медиҳад, ки ҳаракати қубурро ҳангоми идома додани боркашӣ пайгирӣ кунад.
Вақте ки қубури дастгиршаванда ба поён ҳаракат мекунад, пружина боз ҳам фишурда мешавад ва қувваи пуштибонии он меафзояд. Ҳангоми ба боло ҳаракат кардани трубопровод фишурдани пружа кам шуда, қувваи пуштибон кам мешавад. Тағйирёбии сарбории натиҷавӣ дар доираи доираи амали тарҳрезишуда назорат карда мешавад.
Ин хусусият такяҳои пружинии тағйирёбандаро барои системаҳое мувофиқ месозад, ки дар он ҷо ҳаракати гармии амудӣ интизор аст, аммо миқдори муайяни тағирёбии сарборӣ қобили қабул аст. Барои барномаҳое, ки тағирёбии қувваи хеле камро дар доираи васеи сафар талаб мекунанд, муҳандисон метавонанд ба ҷои он дастгирии доимии баҳорро баррасӣ кунанд.
Мушаххасоти асосии техникӣ кадомҳоянд?
Хусусиятҳои техникӣ бояд ба тарҳи воқеии қубур мувофиқ бошанд. Tianshun конфигуратсияҳои сершумореро пешниҳод мекунад, ки барои пӯшонидани шароити гуногуни фаъолияти саноатӣ пешбинӣ шудаанд.
| Мушаххасоти | Диапазони маъмулӣ ё вариант | Ҳадафи муҳандисӣ |
|---|---|---|
| Конфигуратсияи дастгирӣ | Навъи A, B, C, D, E, F, G | чандирии насбро таъмин мекунад |
| Андозаи баҳор | № 0 – Не. 22 | Ба талаботҳои гуногуни сарборӣ мувофиқат мекунад |
| Майдони сафар | 30, 60, 90, 120, 180 мм | Ҳаракатҳои гуногуни амудиро ҷойгир мекунад |
| Сарбории амалиётӣ | 0,2—400 кН | Борҳои гуногуни қубурро дастгирӣ мекунад |
| Самти ҳаракат | Ба боло / Поён | Мутобиқати интиқоли гармии пешбинишуда |
| Тағйирёбии сарборӣ | ≤25% стандарт | Тағйирёбии қувваи дастгирӣро назорат мекунад |
| Маводи манзил | Пӯлоди карбон Q235/Q355 | Қувваи сохториро таъмин мекунад |
| Табобати рӯизаминӣ | Hot-Dip галванӣ / рангубор | Муқовимати муҳити зистро беҳтар мекунад |
Азбаски шароити корӣ аз як лоиҳа ба лоиҳаи дигар фарқ мекунад, ин арзишҳо бояд ҳамчун истинодҳои интихобӣ баррасӣ шаванд, на ивазкунандаи ҳисобҳои муҳандисии мушаххаси лоиҳа.
Қисмҳои асосӣ кадомҳоянд?
Дастгирии пружинаи тағйирёбанда одатан якчанд ҷузъҳои механикиро ба як василаи дастгирии назоратшаванда муттаҳид мекунад. Ҳар як қисм ба кори боэътимод ва насб мусоидат мекунад.
- Пушти спиралӣ:Унсури аввалиндараҷаи чандирӣ, ки қувваи дастгирӣро тавлид мекунад.
- Плитаҳои пайвасткунандаи боло ва поён:Дастгириро бо монтажи қубур ва унсурҳои сохторӣ пайваст кунед.
- Нишондиҳандаи сарборӣ:Маълумотро дар бораи мавқеъи баҳор, сарборӣ ё ҷойивазкунӣ пешниҳод мекунад.
- Дастгоҳи қулф:Дар вакти кашондан, васл кардан ва ба кор андохтани пружинаро таъмин менамояд.
- Хонаи муҳофизатӣ:Механизми баҳорро аз чанг, оби борон ва ифлоскунандаи муҳити зист муҳофизат мекунад.
Барои лоиҳаҳои саноатӣ, интихоби ҷузъҳо бояд ҳарорати кор, таъсири зангзанӣ, шароити сарборӣ, талаботи нигоҳдорӣ ва муҳити насбро ба назар гирад.
Афзалиятҳои асосӣ кадомҳоянд?
Бартарии асосии Дастгирии Баҳори Тағйирёбанда барои қубур қобилияти муттаҳид кардани дастгирии сарборӣ бо ҳаракати амудии назоратшаванда мебошад. Ин онро барои бисёре аз системаҳои қубурҳои аз ҷиҳати гармӣ фаъол интихоби амалӣ месозад.
- Ҷойивазкунии гармии назоратшаванда:Механизми пружина ҳаракати амудии қубурро бидуни пурра маҳдуд кардани қубур пайгирӣ мекунад.
- Тағйирёбии сарбории пешбинишаванда:Қувваи пуштибонӣ вобаста ба каҷшавии баҳор дар доираи тарҳрезишуда тағйир меёбад.
- Интихоби васеи мушаххасот:Андозаҳои гуногуни баҳор ва диапазони сафар ба муҳандисон имкон медиҳанд, ки қобилияти дастгирӣро ба талаботи лоиҳа мувофиқат кунанд.
- Насби чандир:Конфигуратсияҳои сершумори дастгирӣ метавонанд сохторҳои гуногуни сохториро дар бар гиранд.
- Бароҳатии нигоҳдорӣ:Унсурҳои модулӣ метавонанд тафтиш, иваз ва хидматрасониро содда кунанд.
- Мутобиқсозӣ:Талаботи махсуси сарборӣ, ҷойивазкунӣ, моддӣ ё андозагириро барои лоиҳаҳои ғайристандартӣ баррасӣ кардан мумкин аст.
Дастгирии баҳории тағирёбанда дар куҷо истифода мешавад?
Дастгоҳҳои пружинии тағирёбанда одатан барои системаҳои қубурҳои саноатӣ баррасӣ мешаванд, ки дар он ҷо ҳаракати амудӣ ҳангоми кори муқаррарӣ рух медиҳад. Барномаҳои маъмулӣ инҳоянд:
- Қубурҳои буғӣ ва оби ғизоӣ дар стансияҳои барқии гармӣ
- Системаҳои конденсатӣ ва қубурҳои ёрирасон
- Қубурҳои коркарди нафту кимиё
- Қубурҳои пайвасткунандаи гармӣ
- Системаҳои интиқоли нафт ва газ
- Станцияхои компрессори гази табий ва камерахои клапан
- Сетьхои гармидихии марказй
- Объектхои тозакунии об ва партов
- Системаҳои қубурҳои киштӣ ва оффшорӣ
Масалан, дар хати протсесси баланд њарорат гармкунии такрорї ва хунуккунї метавонад боиси таѓйирёбии баландии кубур гардад. Дастгоҳҳои баҳории дуруст интихобшуда метавонанд ин ҳаракатро дар ҳоле нигоҳ доранд, ки дастгирии қубурро дар тамоми давраи корӣ нигоҳ доранд.
Чӣ тавр шумо бояд дастгирии дурусти баҳорро интихоб кунед?
Интихоби дуруст аз маълумоти дақиқи лоиҳа оғоз меёбад. Хариди дастгирии пружа танҳо дар асоси андозаи номиналии қубур метавонад боиси иқтидори номувофиқи сарборӣ ё доираи сафар гардад.
Муҳандисон ва харидорон бояд пеш аз дархости нархнома маълумоти зеринро омода кунанд:
- Сарбории кори қубур
- Бори насбшуда ё хунук
- Бори корӣ ё гарм
- Ҷойгиршавии амудии пешбинишаванда
- Самти ҳаракат
- Ҳарорати корӣ
- Вазни қубур ва изолятсия
- Ҷойгоҳи насб ва фазои дастрас
- Маводи зарурӣ ва коркарди рӯизаминӣ
- Стандартҳо ва ҳуҷҷатҳои лоиҳавии татбиқшаванда
Пешниҳоди маълумоти мукаммал ба як таъминкунандаи касбии дастгирии пружа имкон медиҳад, ки конфигуратсияи мувофиқро тавсия диҳад ва ҳангоми насб аз таҷдиди нолозим худдорӣ кунад.
Чаро сифати истеҳсолот муҳим аст?
Иҷрои дастгирии баҳор аз дақиқии баҳор, сифати мавод, мутобиқати андоза, калибрченкунии сарборӣ ва сифати васлкунӣ вобаста аст. Аз ин рӯ, назорати истеҳсолот муҳим аст, вақте ки дастгирӣ як қисми системаи қубурҳои муҳими саноатӣ мегардад.
Тяншун изҳор мекунад, ки раванди истеҳсоли он аз санҷиши ашёи хом, истеҳсоли баҳори CNC, санҷиши иҷрои баҳор, санҷиши андозагирии маҳсулоти тайёр, калибрченкунии сарборӣ ва санҷиши пеш аз таҳвил иборат аст. Системаи идоракунии сифати он ISO 9001: 2015 сертификатсия шудааст, дар ҳоле ки ширкат изҳор мекунад, ки маҳсулоти он ба стандартҳои байналмилалӣ, аз ҷумла талаботи CE ва API мувофиқат мекунад.
Барои фармоишҳои калони саноатӣ, харидорон инчунин бояд фикр кунанд, ки оё истеҳсолкунанда метавонад сабтҳои мувофиқи санҷиш, маълумот оид ба бор, ҳуҷҷатҳои моддӣ, маълумоти андозагирӣ ва дастгирии техникиро пешниҳод кунад. Ин ҳуҷҷатҳо метавонанд насб, ба кор андохтан ва нигоҳдории ояндаро бештар пайгирӣ кунанд.
Он бо дигар пуштибони қубурҳо чӣ гуна муқоиса мекунад?
Дастгоҳҳои пружинаи тағирёбанда барои иваз кардани ҳар як намуди қубур пешбинӣ нашудаанд. Ҳалли мувофиқ аз ҳаҷми ҳаракати қубур ва тағирёбии қувваи қобили қабул вобаста аст.
| Омили муқоиса | Дастгирии баҳори тағйирёбанда | Дастгирии қубурҳои сахт | Дастгирии доимии баҳор |
|---|---|---|---|
| Ҳаракати амудӣ | Ҳаракати идорашавандаро фароҳам меорад | Умуман ҳаракатро маҳдуд мекунад | Ҳаракати калонтарро фароҳам меорад |
| Варианти сарборӣ | Муътадил | Бо шароити маҳдудкунӣ метавонад якбора тағир ёбад | Хеле паст |
| Аризаи маъмулӣ | Ҷойивазкунии гармии умумӣ | Ҷойивазкунии ҳадди ақал | Ҷойгиркунии калон ё системаҳои ҳассос |
| Мушкилии сохторӣ | Миёна | Кам | Баландтар |
| Сатҳи хароҷот | Миёна | Умуман пасттар | Умуман баландтар |
Фарқияти асосӣ ин муносибати байни ҳаракат ва қувваи дастгирӣ мебошад. Дастгирии пружинаи тағирёбанда имкон медиҳад, ки қувваи дастгирӣ дар доираи муайян тағир ёбад, дар ҳоле ки дастгирии доимии баҳор барои нигоҳ доштани қувваи устувори бештари дастгиркунанда дар доираи сафар тарҳрезӣ шудааст.
Саволҳои зуд-зуд додашаванда
Вазифаи асосии дастгирии пружинаи тағирёбанда барои қубур чист?
Вазифаи асосии он дастгирии борҳои қубур ҳангоми имкон додани ҳаракати амудии назоратшаванда, ки дар натиҷаи васеъшавии гармӣ, кашишшавӣ, ларзиш ё тағирёбии шароити корӣ ба вуҷуд омадааст.
Ба ҷои такягоҳи сахт кай бояд такягоҳи пружинаи тағйирёбанда истифода шавад?
Дастгирии пружинаи тағйирёбанда бояд ҳангоми ба кор даровардани қубур ба таври амудӣ ба назар гирифта шавад. Дастгирии сахт ба таври умум мувофиқтар аст, агар ҳаракат ҳадди ақалл бошад ва маҳдудият қобили қабул бошад.
Фарқи байни дастгириҳои баҳории тағйирёбанда ва доимӣ чист?
Дастгирии пружинаи тағирёбанда қувваи пуштибонии худро тағир медиҳад, зеро баҳор аз он дур мешавад. Дастгирии доимии баҳорӣ барои нигоҳ доштани қувваи тақрибан доимии доимӣ дар тамоми диапазони сайёҳии худ тарҳрезӣ шудааст ва онро барои барномаҳое муфид мегардонад, ки тағирёбии сарборӣ бояд кам карда шавад.
Ҳангоми фармоиш додани дастгирии пружинаи тағйирёбанда кадом маълумот лозим аст?
Маълумоти муҳим одатан сарбории корӣ, сарбории хунук, сарбории гарм, ҷойивазкунии амудӣ, самти ҳаракат, ҳарорати кор, шароити насб, фазои мавҷуда, талаботи мавод ва стандартҳои муҳандисии мувофиқро дар бар мегирад.
Оё Tianshun метавонад ҳалли фармоишии дастгирии баҳорро пешниҳод кунад?
Бале. Tianshun маҳсулоти стандартизатсияшуда ва инчунин ҳалли фармоиширо барои иқтидори махсуси боркашӣ, талаботҳои сафар, андозаҳо, маҳдудиятҳои насбкунӣ, маводҳо ва талаботҳои коркарди рӯизаминӣ пешниҳод мекунад.
Хулоса
A дуруст интихобшудаДастгирии баҳори тағирёбанда барои қубурметавонад мувозинати амалии байни дастгирии сарбории қубур ва ҳаракати гармии назоратшавандаро таъмин кунад. Бо имкон додани ҷойивазкунии амудӣ ҳангоми нигоҳ доштани қувваи пешгӯишаванда, он метавонад ба идоракунии фишори қубурҳо ва муҳофизати таҷҳизоти пайвастшуда дар тавлиди нерӯи барқ, нафту кимиё, нафту газ, коркарди об ва дигар барномаҳои саноатӣ кӯмак кунад. Модели аз ҳама мувофиқ бояд ҳамеша мувофиқи сарбории воқеӣ, ҷойивазкунӣ, ҳарорат, насб ва талаботи сохторӣ интихоб карда шавад. Бо конфигуратсияҳои стандартӣ, қобилиятҳои мутобиқсозӣ, расмиёти назорати сифат ва дастгирии техникӣ, Tianshun метавонад барои доираи васеи лоиҳаҳои қубурҳои саноатӣ ҳалли дастгирии баҳорӣ пешниҳод кунад. Агар шумо нақшаи системаи нави қубур, иваз кардани такяҳои мавҷуда ё арзёбии ҳалли фармоишии дастгирии баҳорро ба нақша гиред,бо мо тамос гиредбо талаботи техникии шумо барои муҳокимаи конфигуратсияи мувофиқ ва нархномаи маҳсулот.
