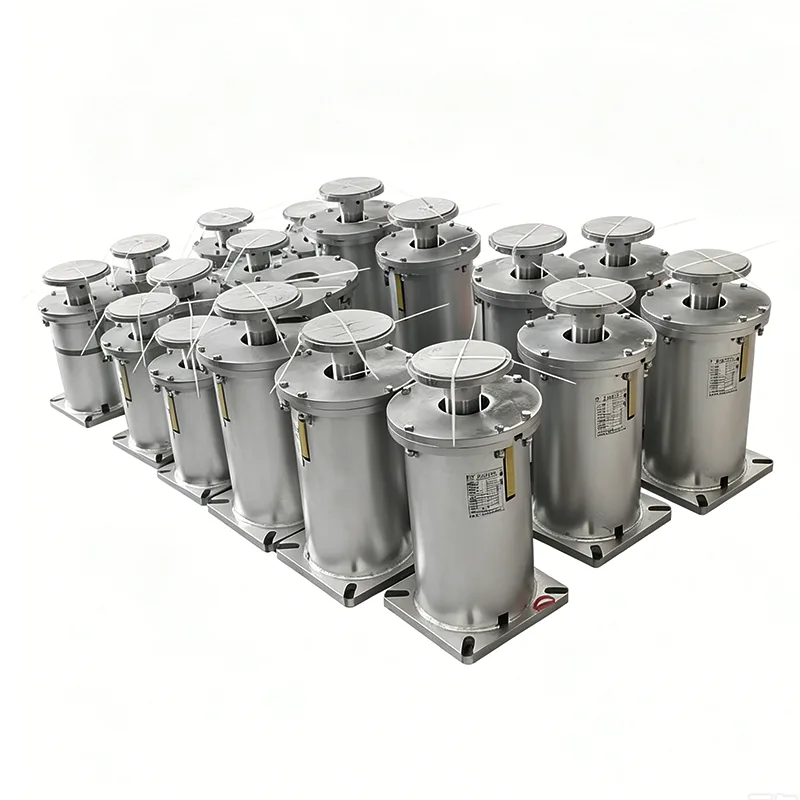

Дастгирии баҳори тағирёбанда барои қубур

Дастгирии пружинаи тағирёбанда барои қубур як дастгоҳи махсуси дастгирии чандирӣ мебошад, ки барои муқовимат ба ҷойивазкунии амудии қубурҳо сохта шудааст. Он қувваи пуштибонии танзимшавандаро дар доираи иҷозаи ҷобаҷогузорӣ тавассути истифода аз сахтии хоси чашмаҳо таъмин мекунад. Ҳангоме ки қубурҳо аз сабаби тағирёбии ҳарорат, ҷараёни миёна ё ларзиши таҷҳизот боло ва поён ҳаракат мекунанд, дастгирӣ қувваи борбардориро ба таври худкор танзим карда, консентратсияи фишори қубур ва осеби пайвасти таҷҳизотро самаранок пешгирӣ мекунад.

Ин рақам хати каҷи иҷрои сарбории такягоҳ/овезони пружинии тағйирёбанда, аз ҷумла параметрҳои асосии сарборӣ ва ҷойивазкуниро барои тасдиқи дақиқии борбардорӣ ва эътимоднокии амалиётии маҳсулот нишон медиҳад.

Ҳар як воҳид пеш аз интиқол бояд калибрченкунии сарборӣ ва санҷиши иҷроиш бошад. Инҳироф аз сарборӣ дар ҳудуди ±5% назорат карда мешавад, ки ба стандарти байналмилалии ANSI/MSS‑SP‑58‑2018 ва инчунин NB/T47039‑2013 мувофиқ аст.

Маҳсулот ба талаботҳои техникӣ барои системаҳои нерӯи барқ, нефту кимиё ва дигар қубурҳои саноатӣ мувофиқат мекунанд. Мувофиқи MSS‑SP‑58‑2018, тағйирёбии ҳадди ниҳоии сарбории агрегатҳои пружинии тағйирёбанда набояд аз 25% сарбории гарми корӣ дар давоми сафари пурраи корӣ зиёд бошад.

Ширкати Yangzhou Tianshun Piping ба истеҳсоли ин маҳсулот аз соли 2012 машғул аст. То имрӯз, мо ба зиёда аз 300 лоиҳаҳои саноатӣ дар саросари ҷаҳон зиёда аз 800,000 маҷмӯа пешниҳод кардем ва иҷрои маҳсулот тавассути амалиёти дарозмуддат дар макон пурра тасдиқ карда шуд.

Мушаххасоти техникии маҳсулот

Ҷадвали тағирёбандаи баҳор овезон Spec	Мисол
Навъи овезон / Конфигуратсия	Навъи A, B, C, D, E, F, G
Андозаи баҳор / №	№ 0 - № 22
Майдони сафар	30мм, 60мм, 90мм, 120мм 180мм
Сарбории амалиётӣ	0,2 кН ​​- 400 кН
Сарбории насбшуда (бори сард)	кН/кгф
Сарбории корӣ (сарбори гарм)	кН/кгф
Самти ҳаракат	Ба боло / Поён
Тағйирпазирӣ (%)	≤ 25% (Стандарт)
Табобати рӯизаминӣ	Гальв гарм / рангубор
Маводи манзил	Пӯлоди карбон (Q235/Q355)

Принсипи тарҳрезӣ ва таркиби сохторӣ

Мутобиқи қонуни Ҳук тарҳрезӣ шудааст, каҷшавии пружа мустақиман ба сарбории татбиқшаванда мутаносиб аст. Вақте ки трубопровод ба боло ҳаракат мекунад, фишурдани пружа кам мешавад ва мутаносибан қувваи дастгирӣ кам мешавад. Вақте ки қубур ба поён ҳаракат мекунад, фишурдани баҳор зиёд мешавад ва ин боиси афзоиши қувваи пуштибонӣ мегардад. Ин хусусият ба дастгирӣ имкон медиҳад, ки ба тағироти динамикии қубурҳои корӣ мутобиқ шавад ва тавозуни фишори тамоми системаи қубурро нигоҳ дорад.

Маҳсулоти стандартӣ аз ҷузъҳои асосии зерин иборат аст:

▶  Поршамаи спиралии силиндрӣ: Аз пӯлоди пружинаи хӯлаи сохташуда ва таҳти муолиҷаи шадиди гармӣ ва муътадилсозӣ қарор дорад.

▶  Плитаҳои пайвасткунандаи болоӣ ва поёнӣ: Барои пайваст кардани қубурҳо ва сохторҳои сохтмонӣ истифода мешаванд, ки бо шеваҳои насби чандири ба шароити макон мутобиқ карда мешаванд.

▶  Давраи нишондиҳандаи бор: Сарбории баҳорӣ ва ҷойивазкунии қубурро дар вақти воқеӣ нишон медиҳад.

▶  Дастгоҳи қулфкунӣ: Мавқеи пружинаро пас аз насб ва ба кор андохтан нигоҳ медорад, то деформатсияро ҳангоми интиқол ва васлкунӣ дар макон пешгирӣ кунад.

▶  Койгоҳи муҳофизатӣ: ворид шудани чанг, оби борон ва васоити зангзанандаро бозмедорад, то мӯҳлати хизмати чашма дароз карда шавад.

Хусусиятҳои асосии техникӣ

▶  Меъёри тағирёбии сарбории идорашаванда: Меъёри тағирёбии сарбории тарҳрезӣ дар ҳудуди 25% нигоҳ дошта мешавад ва тақсимоти яксони қувваро дар системаи қубур таъмин мекунад.

▶  Интихоби васеи мушаххасот: Бо 12 синфи сарборӣ ва 5 андозаи ҷойивазкунӣ муҷаҳҳаз шудааст, ки талаботи аксари барномаҳои қубурҳои саноатиро фаро мегирад.

▶  Калибрченкунии пешакӣ: Ба сарбории муқарраршуда мувофиқи талаботи муштарӣ пеш аз таҳвил пешакӣ танзим карда шудааст ва пас аз насб дар макон барои истифодаи мустақим омода аст.

▶  Сохтори зидди сустшавӣ: Ҳама қисмҳои пайвасткунанда бо гайкаҳои қулфкунанда ва шустушӯйҳои қулф муҷаҳҳаз карда шудаанд, то дар вақти кор рафъ нашаванд.

▶  Сохтмони модулӣ: Қисмҳои асосӣ барои нигоҳдорӣ ва ивазкунии осон дар макон иваз карда мешаванд.

▶  Мутобиқсозии қавии муҳити зист: Маводҳои мувофиқ ва коркарди рӯизаминиро метавон барои мувофиқ кардани шароити гуногуни корӣ интихоб кард.

Муқоисаи кор бо дигар дастгириҳои қубур

Ҷузъҳои муқоиса	Дастгирии баҳори тағирёбанда барои қубур	Дастгирии қубурҳои сахт	Дастгирии доимии баҳор
Иқтидори ҷуброни ҷойивазкунӣ	Ҷойивазкунии амудии 50-200мм-ро ҷуброн мекунад	Ҳеҷ гуна ҷуброни ҷойивазкунӣ	Ҷойивазкунии амудии 50-400мм-ро ҷуброн мекунад
Меъёри тағирёбии сарборӣ	≤ 25%	Сарборӣ бо ҷойивазкунӣ якбора тағйир меёбад	≤ 5%
Шароитҳои татбиқшавандаи корӣ	Қубурҳои дорои ҷойивазкунии гармии умумӣ	Қубурҳое, ки ҷойивазкунӣ надоранд ё ҳадди ақалл	Қубурҳои дорои ҷойивазкунии калон ё ба тағйирёбии бори ҳассос
Мушкилии сохторӣ	Миёна	Содда	Комплекс
Хароҷоти истеҳсолӣ	Миёна	Кам	Баланд
Мушкилоти насб ва нигоҳдорӣ	Кам	Кам	Баланд

Сенарияҳои маъмулии татбиқ

Дастгирии тағирёбандаи баҳорӣ барои қубур дар системаҳои гуногуни қубурҳои саноатӣ, ки ба тағирёбии ҳарорат дучор меоянд, ба таври васеъ истифода мешаванд, махсусан барои барномаҳои зерин беҳтарин:

▶  Лубурҳои буғӣ, қубурҳои оби ғизоӣ ва қубурҳои конденсатӣ дар нерӯгоҳҳои гармидиҳӣ

▶  Лубурҳои коркард ва қубурҳои пайвасткунандаи таҷҳизоти табодули гармӣ дар корхонаҳои нафту кимиё

▶  Стансияҳои компрессорӣ ва камераҳои клапанҳои қубурҳои гази табиӣ ба масофаи дур

▶  Лубурҳои магистралӣ ва шохаи шабакаҳои гармидиҳии марказии шаҳрӣ

▶  Лубурҳои интиқоли лой дар иншооти тозакунии канализатсия

▶  Системаҳои қубурҳо дар киштӣ ва платформаҳои оффшорӣ

Истеҳсол ва назорати пурраи сифат

Мо дорои хатҳои муосири истеҳсолӣ барои такяҳои пружинии тағйирёбанда ҳастем, ки бо таҷҳизоти касбӣ, аз ҷумла мошинҳои печонидани баҳори CNC, мошинҳои санҷиши баҳорӣ, спектрометрҳо ва асбобҳои озмоишии вайроннашаванда муҷаҳҳаз шудаанд. Ҳама маҳсулот таҳти назорати қатъии сифат истеҳсол карда мешаванд:

Ҳар як маҳсулот пеш аз интиқол аз санҷиши ҳамаҷонибаи дохилӣ мегузарад

Сарпӯшҳои санҷиши дохилӣ

Санҷиши андозагирӣ ва визуалӣ, PMI (Муайянкунии маводҳои мусбӣ), озмоиши сахтӣ, озмоиши вайроннашавандаи MT/PT (дар ҷое ки имконпазир бошад), озмоиши сарбории баҳорӣ бо хатҳои ҷобаҷогузории сарборӣ ва ченкунии ғафсии пӯшиш. Ҳисобот оид ба санҷиши завод (FTR) ва Ҳисобот оид ба санҷиши моддӣ (MTR) пешниҳод карда мешаванд.

Эзоҳ: Санҷиши дохили хонагӣ санҷиши тарафи сеюм аз ҷониби ILAC аккредитатсияшуда нест

Санҷиш ё озмоиши лабораторӣ аз ҷониби тарафи сеюм ҳамчун хидмати ихтиёрӣ ва алоҳида иқтибосшуда дастрас аст.

Хидматҳои ихтиёрии бозрасии тарафи сеюм (алоҳида иқтибос оварда шудааст)

1. Санҷиши мавод

Таҳлили таркиби химиявӣ, озмоиши кашиш, озмоиши таъсири ҳарорати пасти Чарпи ва озмоиши сахтӣ.

2. Кафшер кардани NDT

Санҷиши зарраҳои магнитӣ (MT), Санҷиши воридшавии моеъ (PT), Санҷиши ултрасадо (UT) ва озмоиши радиографӣ (RT).

3. Санҷиши иҷрои сарбории баҳорӣ

Аз ҷумла хатҳои коғазии сарборӣ.

4. Hot-Dip галванизатсия / Epoxy молидани бозрасии ҳифзи зангзании

5. Санҷиши шоҳидӣ, назорати корхона ва санҷиши пеш аз интиқол (PSI)

Афзалиятхои мо

Бар зидди системаи дастгирии қубурҳои байналмилалии LISEGA муқоиса карда шудааст

Дурустии боркунии маҳсулот, стандартҳои санҷишӣ ва системаҳои ҳуҷҷатгузории мо бо системаи байналмилалии дастгирии қубурҳои LISEGA муқоиса карда шудаанд.

Он чизе ки моро аз ҳам ҷудо мекунад

Баръакси истеҳсолкунандагони стандартии ватанӣ, ки танҳо худи маҳсулотро таъмин мекунанд, мо бо ҳар як воҳиди пружа хати каҷи ҷойивазкуниро таъмин мекунем. Мо инчунин ба санҷиши SGS-и тарафи сеюм ва санҷишҳои шоҳид мусоидат мекунем ва баррасии ҳуҷҷатҳоро аз ҷониби муҳандисони PE/CPE барои лоиҳаҳои хориҷӣ дастгирӣ мекунем.

Роҳнамои интихоб ва хидматҳои дастгирӣ

Мо дастури интихоби касбиро пешниҳод менамоем, то ба мизоҷон дар интихоби маҳсулоти мувофиқтарин кӯмак расонем. Танҳо ба мо параметрҳои қубур, ҳарорати корӣ, ҷойивазкунӣ, фазои насб ва дигар маълумоти дахлдорро пешниҳод кунед, ва муҳандисони мо модел ва мушаххасоти оптималии Дастгирии баҳори тағирёбанда барои қубурро ҳисоб ва тавсия медиҳанд.

Мо инчунин маҷмӯи пурраи хидматҳои ёрирасонро ба таври зерин пешниҳод мекунем:

▶  Мутобиқсозии ғайристандартӣ: Маҳсулоти фармоишӣ тарҳрезишуда ва истеҳсолшуда барои сарбории махсус, ҷойивазкунӣ ё фазои маҳдуди насб.

▶  Хизматрасонии техникӣ дар макон: Муҳандисони касбӣ метавонанд барои роҳнамоӣ дар насб ва ба кор андохтани ҷойҳо фиристода шаванд.

▶  Хизматрасонии кафолат: Ҳама маҳсулот бо кафолати 12-моҳа оварда мешаванд. Махсулоти нуксондор дар мухлати кафолат бепул таъмир ё иваз карда мешавад.

▶  Таъмини қисмҳои эҳтиётии дарозмуддат: Инвентаризатсияи пурраи қисмҳои эҳтиётӣ нигоҳ дошта мешавад, то вокуниши фаврӣ ба талаботи қисмҳои эҳтиётии муштариён таъмин карда шавад.

Лутфан бо дастаи фурӯши мо тамос гиред, то тафсилоти бештар ва иқтибосҳо дар бораи Дастгирии баҳорӣ барои қубур.
