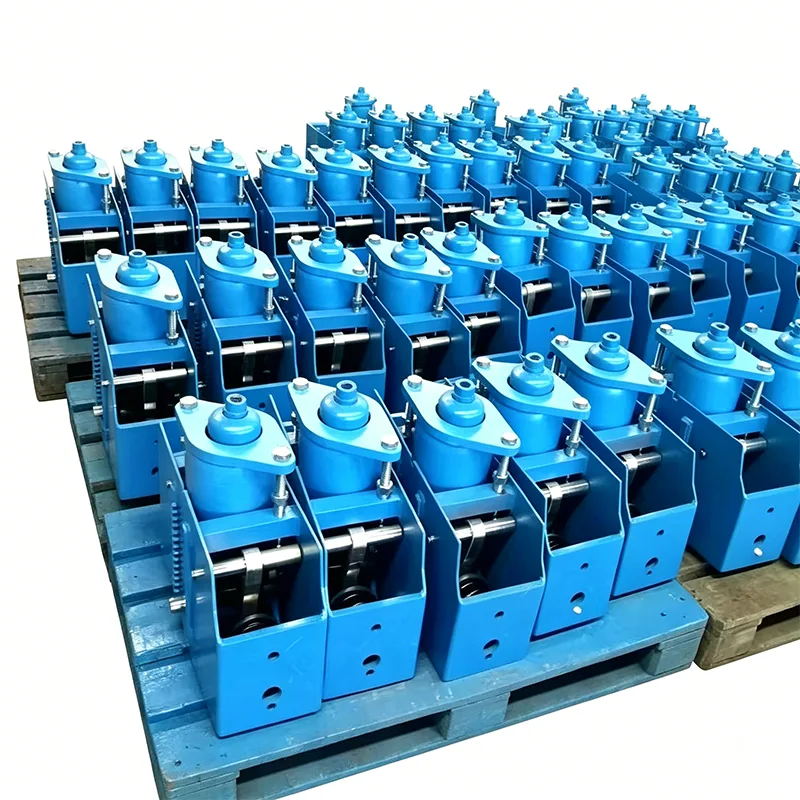

Дар системаҳои қубурҳои бузурги саноатӣ, вақте ки қубурҳо аз ҷойивазкунии назарраси амудӣ мегузаранд, такяҳои пружинии оддӣ тағйироти назарраси сарбориро ба вуҷуд меоранд, ки дар навбати худ ба таҷҳизоти ҳассос васлшуда (аз қабили турбинаҳои буғӣ, дегхонаҳо, компрессорҳо ва ғайра) фишори зиёди иловагӣ меоранд. Бо истифода аз 14 соли андӯхтани техникӣ дар технологияи дастгирии қубур, Yangzhou Tianshun Pipeline Technology Co., Ltd касбӣ ба таври касбӣ таҳия ва истеҳсоли Cantilever Constant Spring Support дастгирӣ мекунад. Ин маҳсулот принсипи мувозинати лаҳзаро қабул мекунад, то ки қувваи пуштибонӣ дар тӯли ҷобаҷогузории амудии қубур доимӣ боқӣ монад. Ин хусусият онро як дастгоҳи муҳими дастгирӣ барои системаҳои қубурҳои калонҳаҷм ва сенарияҳое месозад, ки суръати тағирёбии сарборӣ бояд ба таври қатъӣ назорат карда шавад. Он ба таври муассир интиқоли номусоиди қувваро дар системаи қубур пешгирӣ мекунад ва кори бехатари таҷҳизоти асосиро таъмин мекунад.
Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.
Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.
Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.
| Ҷадвали овезон баҳории доимӣ | Мисол |
| Модели / Силсила | PH, LH, CA, CS, TH |
| Иқтидори сарборӣ (корӣ) | 0,1 кН - 500 кН |
| Ҳамагӣ сафар | 50мм, 100мм, 200мм, 400мм |
| Сафари воқеӣ | То 600 мм |
| Инҳирофоти сарборӣ (таҳаммулпазирӣ) | ±5% (Стандарт) / ±3% (Масъалаи баланд) |
| Мавқеи насб | Уфуқӣ / Амудӣ |
| Ба охир расидани манзил | Галвании гарм / эпоксид |
| Ҳарорати корӣ. | -20°C то +80°C (Муҳити атроф) |
| Маводҳои баҳорӣ | 60Si2Mn / 50CrVA |
| Диапазони танзими сарборӣ | ±10% (Танзими майдон) |
Дастгирии баҳори доимии кантилвери мо сохтори дақиқи якҷояи фишанги кантилвер ва пружаро қабул мекунад ва мувозинати мураккаби механикиро ба маҳсулоти боэътимоди муҳандисӣ табдил медиҳад. Параметрҳои асосии техникӣ ва хусусиятҳои сохтории он инҳоянд:
|
Андозаи техникӣ |
Нишондиҳандаҳои самаранокӣ ва арзиши муҳандисӣ |
|
Меъёри тағирёбии сарборӣ |
Меъёри тағирёбии сарбории назариявӣ ба сифр баробар аст (тағйирёбии воқеӣ ≤5%), ки қувваи доимии дастгирӣро таъмин мекунад ва фишори иловагиро комилан бартараф мекунад. |
|
Иқтидори ҷобаҷогузории амудӣ |
Ҷуброни ҷойивазкунии амудии 0～300мм ё ҳатто калонтарро дастгирӣ мекунад, ки махсус барои системаҳои қубурҳои калонҳаҷм тарҳрезӣ шудааст. |
|
Афзалиятҳои сохтори кантилвер |
Тарҳи фишанги кантилверро бо сохтори паймон ва ишғоли фазои хурд қабул мекунад, ки ба муҳити мураккаби насбкунӣ дар макон мутобиқ мешавад. |
|
Мавод ва зидди зангзанӣ |
Қисмҳои борбардори аслӣ аз пӯлоди хӯлаи мустаҳкам сохта шудаанд, ки дар рӯи он галвании гарм ё зидди зангзанӣ доранд ва ба шароити сахти корӣ мутобиқ мешаванд. |
Дар барномаҳои амалии муҳандисӣ насби қубур аксар вақт бо маҳдудиятҳои мураккаби фазо дучор мешавад. Дастгирии баҳории доимии Cantilever мо ба нуқтаҳои дардноки сохтмон дар макон пурра муроҷиат мекунад:
Танзими дақиқи ҳолати сард: Пеш аз таҳвил, мо баҳорро дар ҳолати сарбории сард мувофиқи шароити фишори қубур ва талаботҳои ивазкунии гармии аз ҷониби муштариён пешниҳодшуда пешакӣ фишурда мекунем ва қулф мекунем. Дар вакти монтаж дар махалхо барои ба холати лоихавй расидан танхо сутунхои риштадор дуруст танзим карда мешавад, ки ин мухлати сохтмонро хеле кутох мекунад.

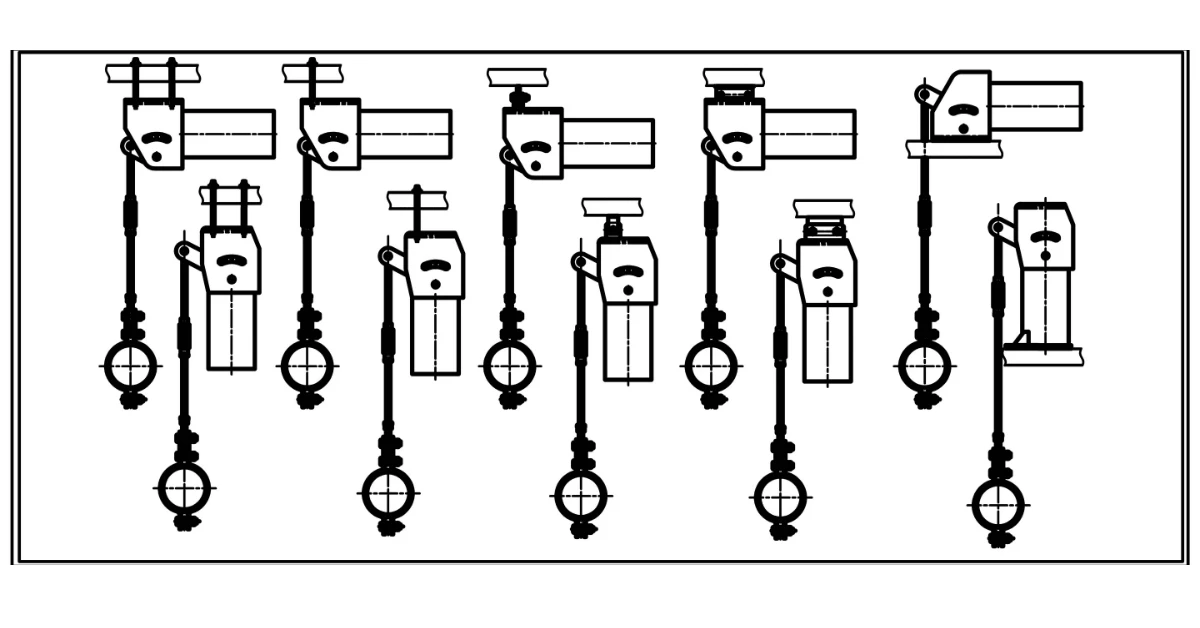

Усулҳои чандири решаканкунӣ: Сохтори кантилвер ба шароити гуногуни реша мутобиқ мешавад. Новобаста аз он ки чӯбҳои сохтори пӯлодӣ, таҳкурсии бетонӣ ё ҷисмҳои таҷҳизот, решакании устуворро тавассути пайвасткунакҳои решаи мувофиқ ба даст овардан мумкин аст (масалан, плитаҳои кафшершуда, дастҳои салиби қубур ва ғайра).

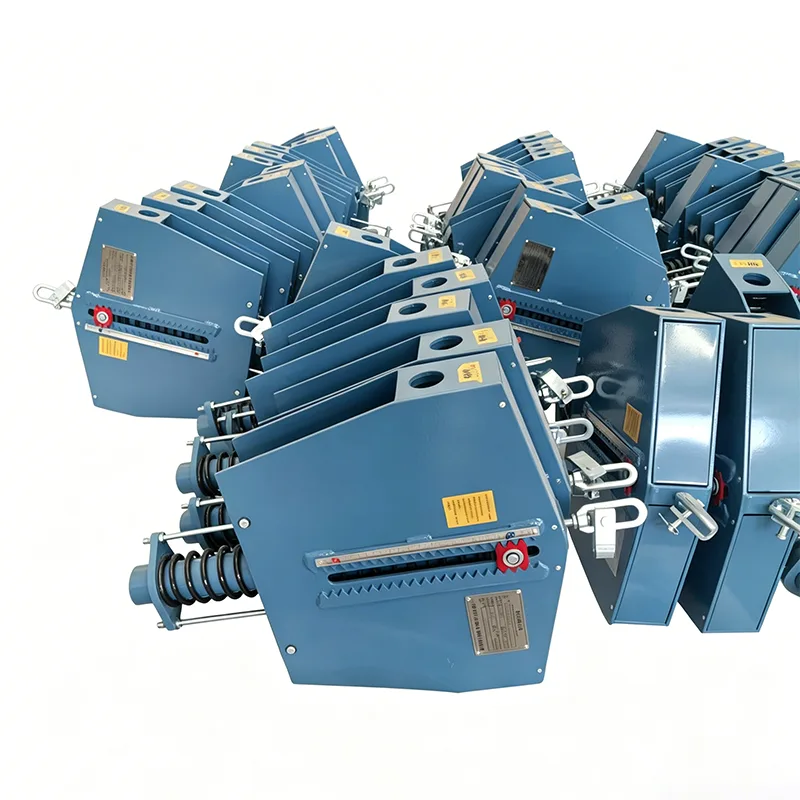

Ҳолати кори визуалӣ: Бо лавҳаҳои нишондиҳандаи ҷойгузинии дақиқ ва тарозуи сарборӣ муҷаҳҳаз карда шудааст, ки кормандони истифода ва нигоҳдорӣ метавонанд ба таври интуитивӣ ҳукм кунанд, ки қубур дар ҳолати кории тарҳрезишуда бидуни ҷудо кардани снаряд, осон кардани санҷиши ҳамарӯза ва нигоҳдории пешгирикунанда аст.
Ҳамчун як хати асосии мудофиа барои бехатарии қубур, тамоми раванди истеҳсолии Cantilever Constant Spring Support стандартҳои қатъии назорати сифатро риоя мекунад:
Санҷиши кафшер ва бидуни вайроннашаванда: Ҳама кафшерҳои борбардор аз санҷиши намуди зоҳирӣ ва озмоиши вайроннашаванда (озмоиши радиографӣ/ултрасадоӣ) мувофиқи стандартҳои дахлдори миллӣ барои таъмини устувории сохтори беақл мегузаранд.
Санҷиши умри хастагӣ: Ҷузъҳои баҳор аз озмоишҳои қатъии хастагӣ ва равандҳои коркарди гармӣ мегузаранд, то дар давоми садҳо ҳазор давраҳои гармидиҳии ивазшаванда деформатсия ё шикастани пластикӣ рух надиҳад.
Қулфбандии заводӣ ва муҳофизат: Ҳар як дастгоҳ пеш аз таҳвил бо пинҳои ҷойгиркунӣ муҷаҳҳаз карда шудааст, ки фишангро дар ҳолати кории хунук қулф мекунад, то вайроншавии пружаро дар натиҷаи кӯчонидани тасодуфӣ ҳангоми интиқол ва насб пешгирӣ кунад.
Мероси амиқи техникӣ: Бо такя ба таҷрибаи 14-солаи соҳа ва дастаи касбии R&D, мо дастгирии пурраи техникиро аз таҳлили фишори қубур, ҳисобкунии интихоби намуд то роҳнамои насб таъмин мекунем.
Санҷиши глобалии лоиҳа: Маҳсулот дар лоиҳаҳои энергетикӣ, нафту кимиё ва энергетикӣ дар зиёда аз 40 кишвари ҷаҳон устуворона кор карда, ба озмоишҳои якчанд оғоз/қатъкунӣ ва шароити шадиди корӣ тоб овардаанд.
Қобилияти хидматрасонии фармоишӣ: Барои маҳдудиятҳои фазои махсус ё талаботҳои сарбории ғайристандартӣ, мо метавонем тарҳи фармоишии сохтори кантилвер ва ҳалли муҳандисӣ пешниҳод кунем.
Кафолати боэътимоди пас аз фурӯш: Мо як механизми пурраи муштарӣ ва механизми вокунишро таъсис додем, ки баҳодиҳии вазъият, барқарорсозии сарборӣ ва роҳнамоии ивазкунӣ ҳангоми нигоҳдории қатъ, коҳиш додани хатарҳои истифода ва нигоҳдории нерӯгоҳҳоро таъмин мекунад.
