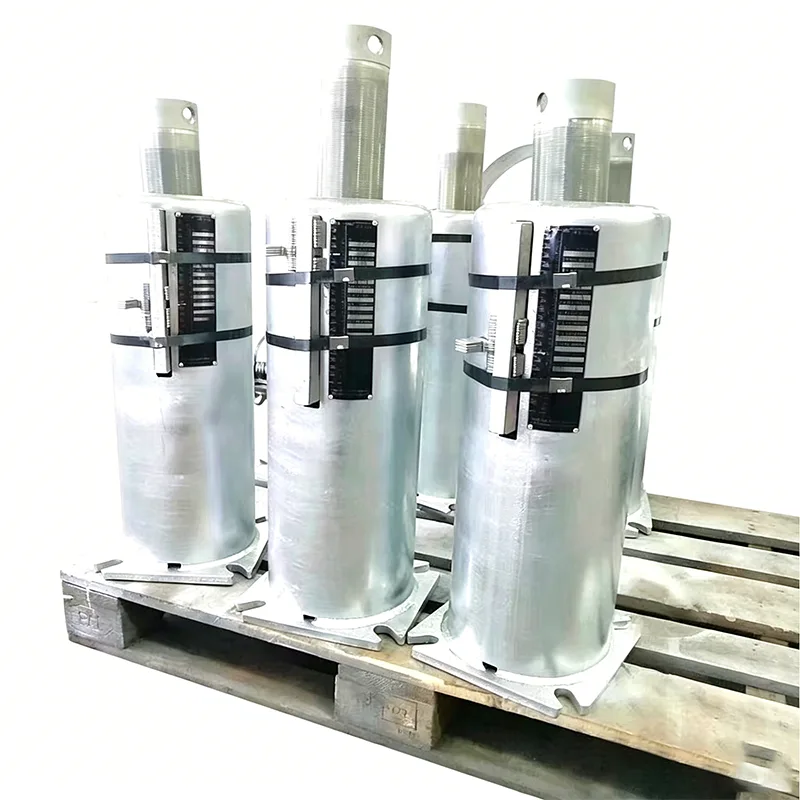

Дастгирии баҳории нерӯгоҳи барқӣ

Дар асоси таҷрибаи 14-солаи қубурҳо/овезонҳо ва қарорҳои дастгирии нерӯгоҳи барқӣ, Yangzhou Tianshun Pipeline Technology Co., Ltd. барои нерӯи ҳароратӣ, нерӯи атомӣ ва нерӯгоҳҳои барқии даврии муттаҳидшуда Дастгоҳҳои баҳории нерӯгоҳи барқиро пешниҳод мекунад. Ин маҳсулотҳо барои назорат кардани ҷойивазкунии гармӣ ва тақсимоти стресс дар лӯлаҳои ҳарорати баланд ва фишори баланд, муҳофизат кардани интерфейсҳои муҳими таҷҳизоти асосӣ ба монанди дегҳо ва турбинаҳои буғӣ таҳия шудаанд. Тафсилоти зерин хусусиятҳои маҳсулот, бартариҳои муҳандисӣ ва маконҳои мушаххаси барномаро дар бар мегирад.

Ин рақам хати каҷи иҷрои сарбории такягоҳ/овезони пружинии тағйирёбанда, аз ҷумла параметрҳои асосии сарборӣ ва ҷойивазкуниро барои тасдиқи дақиқии борбардорӣ ва эътимоднокии амалиётии маҳсулот нишон медиҳад.

Ҳар як воҳид пеш аз интиқол бояд калибрченкунии сарборӣ ва санҷиши иҷроиш бошад. Инҳироф аз сарборӣ дар ҳудуди ±5% назорат карда мешавад, ки ба стандарти байналмилалии ANSI/MSS‑SP‑58‑2018 ва инчунин NB/T47039‑2013 мувофиқ аст.

Маҳсулот ба талаботи техникӣ барои системаҳои қубурҳои энергетикӣ, нафту кимиё ва дигар саноатӣ ҷавобгӯ мебошанд. Мувофиқи MSS‑SP‑58‑2018, тағйирёбии ҳадди ниҳоии сарбории агрегатҳои пружинии тағйирёбанда набояд аз 25% сарбории гарми корӣ дар давоми сафари пурраи корӣ зиёд бошад.

Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.

Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.

Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.

Хусусиятҳои маҳсулот

Дастгоҳҳои баҳории нерӯгоҳи барқӣ дар асоси натиҷаҳои таҳлили фишори лӯла тарҳрезии фармоишӣ доранд, ки хусусиятҳои асосӣ ба нигоҳ доштани сарборӣ, мутобиқшавии ҷойивазкунӣ ва устувории дарозмуддати корӣ нигаронида шудаанд.

Механизми ҷобаҷогузории сарборӣ: Дар ду конфигуратсия дастрас аст: овезонҳои пружинии тағйирёбанда/дастгоҳҳо ва овезонҳои пружинии доимӣ/дастгирӣ. Агрегатҳои пружинии тағйирёбанда борро бо сахтии хаттӣ мебардоранд, дар ҳоле ки воҳидҳои қувваи доимӣ дар тӯли тамоми зарбаи корӣ қувваи тақрибан доимии доимиро интиқол медиҳанд ва инҳироф дар ҳудуди 5% назорат карда мешавад ва фишори иловагиро дар қубурҳо, ки дар натиҷаи тағирёбии қувваҳои дастгирӣ ба вуҷуд омадааст, бартараф мекунад.

Мутобиқати мавод ва ҳарорат: Унсурҳои баҳорӣ аз пӯлодҳои пӯлоди баҳорӣ, аз ҷумла 60Si2Mn ва 50CrVA истеҳсол карда мешаванд. Ҷузъҳои сохторӣ метавонанд аз пӯлоди карбон, пӯлоди хӯлаи ба гармӣ тобовар ё пӯлоди зангногир сохта шаванд. Диапазони умумии ҳарорати иҷозатдодашудаи корӣ аз -196°C то +650°C-ро дар бар мегирад, ки ба тамоми талаботи қубур аз оби ғизоии ҳарорати паст то буғи асосии ҳарорати баланд мувофиқ аст.

Тарҳрезии насб ва ба кор андохтан: Ҳар як пуштибон/овезон бо пинҳои қулфи насб ва лавҳаи номи ҷобаҷогузории бор муҷаҳҳаз аст. Пас аз насби ҳолати сард, барои фаъол кардани амалиёт танҳо пинҳои қулфкуниро хориҷ кунед. Маълумоти лавҳавӣ барои дар макон тафтиш кардани рақамҳои моделӣ ва борҳои пешакӣ муқарраршуда мусоидат намуда, вақти ба кор андохтанро хеле кам мекунад.

Санҷиши ҳамаҷонибаи дохилӣ: Ҳама озмоишҳо, аз ҷумла сахтии баҳор, каҷшавии фишурда ва ғафсии рӯйпӯш дар лабораторияи худ гузаронида мешаванд, то иҷрои пайваста дар партияҳои истеҳсолиро таъмин кунанд. Ҳар як воҳид се давраи фишурдани пурраи зарбаро бо сабти хатти сахтӣ пеш аз интиқол мегузарад.

Бо ин хусусиятҳои тарроҳӣ, Дастгоҳҳои баҳории нерӯгоҳи барқ ​​​​баландии пешакӣ муайяншудаи системаҳои қубурро дар шароити якҷояи тавсеаи гармии хатӣ ва ларзиши доимӣ нигоҳ дошта, эҳтимолияти қатъшавии ғайринақшавиро коҳиш медиҳад.

Афзалиятҳои муҳандисӣ

Дар тарҳрезии лӯлаи нерӯгоҳи барқӣ, дар муқоиса бо такяҳои соф сахт ё васлкунии тазиқи қубур, қарорҳои дастгирии чандирӣ беҳбудиҳои мустақимро дар назорати стресс, ҳифзи таҷҳизот ва мутобиқшавии насб таъмин мекунанд. Арзиши муҳандисии Дастгоҳҳои баҳории нерӯгоҳи барқӣ дар ҷанбаҳои зерин инъикос ёфтааст:

Ҷуброни муассири ҷойивазкунии гармӣ: Дастгоҳҳои сахт тавсеаи гармии қубурро азхуд карда наметавонанд, ки аксар вақт ба бастани системаи қубур, бардоштан ё аз ҳад зиёд сарборӣ оварда мерасонад. Асбобҳо/дастгоҳҳои эластикӣ борро ба таври хаттӣ ё доимӣ ҳангоми ҷойивазкунии қубур интиқол медиҳанд ва сатҳи фишорро дар ҳудуди иҷозатдодашуда, ки рамзҳои ASME B31.1 муайян кардаанд, нигоҳ медоранд.

Коҳиш додани фишор ва лаҳза дар интерфейсҳои таҷҳизоти асосӣ: Сарлавҳаҳои дегҳо ва даромадгоҳҳои буғи турбина ба қувваҳо ва лаҳзаҳо хеле ҳассос мебошанд. Пас аз тасҳеҳ бо овезонҳои пружина/дастгирӣ, фишори интерфейс ба таври назаррас коҳиш ёфта, аз тарқишҳои кафшер ва ихроҷи фланец пешгирӣ карда мешавад. Ин тадбири мухим барои дароз кардани мухлатхои нигохубини корпусхои турбинахо, клапанхои буги асосй ва дигар тачхизот мебошад.

Қатъи интиқоли ларзиш: қубурҳои нерӯгоҳи барқ ​​​​дар шароити буғи баландсуръат ё ҷараёни дуфаза ба ларзиш майл доранд. Системаҳои дастгирии баҳор сахтии дастгириро тавассути унсурҳои эластикӣ ба доираи оптималӣ танзим мекунанд ва вақте ки бо дампферҳо якҷоя мешаванд, энергияи ларзишро барои пешгирии хастагии сохторӣ самаранок пароканда мекунанд.

Таҳаммулпазирии саховатманд барои насб дар макон: овезонҳо / дастгириҳои баҳорӣ имкон медиҳанд, ки дар доираи баландии муайян дуруст танзим карда шаванд, ки инҳирофро дар таҳкурсии шаҳрвандӣ ва насби лӯлаи сарди сард ҷуброн мекунанд. Агрегатҳои пружинаи доимии қувваи доимӣ аксар вақт бо дастгоҳҳои ёрирасони танзимкунандаи гидравликӣ ё винтӣ барои ҳамоҳангсозии дақиқ дар макон муҷаҳҳаз карда мешаванд.

Амалиёти дарозмуддат ва зидди истироҳат: Бо тарҳрезии баҳори зидди истироҳат ва коркарди сатҳи ба зангзанӣ тобовар (галванизатсияи гарм, Дакромет ва ғайра), таназзули қувваи дастгирӣ ҳадди аққал аст. Зиёда аз 70% фармоишҳои минбаъдаи мо аз лоиҳаҳои хориҷӣ аз муштариёни такрорӣ меоянд, ки то андозае эътимоднокии дарозмуддати маҳсулоти дастгирии моро инъикос мекунад.

Барномаҳои маҳсулот

Дастгоҳҳои баҳории нерӯгоҳи барқӣ асосан дар мавқеъҳои муҳими гардиши буғ-об ва системаҳои гази дудкаши баландҳарорати нерӯгоҳ насб карда мешаванд. Якҷоя бо амортизаторҳо, струтҳои сахт ва дигар ҷузъҳо, онҳо як системаи мукаммали маҳдудкунандаи қубурро ташкил медиҳанд.

Майдони дег: Дар қубурҳои асосии буғӣ, қубурҳои гармидиҳии гарм ва хунук, каналҳои баромади супергармкунанда ва ғайра истифода мешавад. Ҷойивазкунии гармии амудӣ ва уфуқии корпуси дегхона ва қубурҳои пайвасткунандаро азхуд мекунад, фишори аз ҳад зиёдро дар васлҳои соплоҳои сарлавҳа пешгирӣ мекунад ва хатари кафшери кафшерро коҳиш медиҳад.

Майдони турбина: Дар қубурҳои буғӣ, қубурҳои буғӣ бо ҳарорати баланд ва қубурҳои гардиши фишори баланд насб карда мешаванд. Тавассути дастгирии дақиқ қувваҳо ва лаҳзаҳои ба интерфейсҳои турбина интиқолшавандаро маҳдуд мекунад, дақиқии ҳамворкунии чоҳҳоро таъмин мекунад ва таъсири ларзишро ба корпусҳои турбина кам мекунад.

Системаи обҳои фишори баланд: Дар қубурҳои оби фишори баланд ва қубурҳои обкашӣ, овезонҳои пружинӣ / такяҳо лӯлаҳои вазнинро ҳангоми мутобиқ шудан ба тағирёбии ҳарорат дастгирӣ мекунанд, нишебии қубурҳоро нигоҳ медоранд ва аз мушкилоти кавитатсионӣ ё болғаи об, ки дар натиҷаи ҷойивазкунии маҳдуд ба вуҷуд омадаанд, пешгирӣ мекунанд.

Гази дуд ва системаи десулфуризатсия / денитрификатсия: Барои каналҳои гази дуди диаметри калон/ҳаво, каналҳои воридот/хӯроки GGH ва каналҳои пайвасти манораи десулфуризатсия. Ин сохторҳои тунук-девордор васеъшавии назарраси гармиро эҳсос мекунанд. Дастгоҳҳои баҳорӣ ин ҷобаҷоиро ҷуброн мекунанд, фишори пайвасти фланҷро коҳиш медиҳанд ва дар якҷоягӣ бо пайвандҳои васеъкунӣ барои ҳифзи тамоми системаи гази дуд кор мекунанд.

Ҷазираи анъанавии нерӯи ҳастаӣ: Дар буғи асосии гардиши дуввум, оби асосии ғизо ва дигар қубурҳо истифода мешавад. Ба талаботи назорати мувофиқати нерӯи ҳастаӣ ҷавобгӯ аст ва шаҳодатномаҳои пурраи сифати мавод ва ҳисоботи тахассусии функсияҳоро таъмин мекунад.

Кафолати сифат ва имкониятҳои завод

Заводи мо дар музофоти Ҷиансу бо хатҳои истеҳсолии пурраи автоматӣ, системаҳои буриш ва кафшери CNC ва дастаи сертификатсияшудаи санҷиши вайроннашаванда (NDT) муҷаҳҳаз аст. Аз сими хоми баҳори воридотӣ то таҳвили маҳсулоти тайёр, Дастгоҳҳои барқии нерӯгоҳ дар гузаргоҳҳои зерин таҳти назорати қатъӣ қарор мегиранд: санҷиши рақамҳои гармии ашёи хом ва ҳисоботҳои физикӣ/химиявӣ, санҷиши сахтӣ ва металлографӣ пас аз коркарди гармии баҳор, санҷиши пурраи сахтии маҳсулоти тайёр, ғафсии рӯйпӯш ва санҷиши часпак.

Системаи идоракунии сифати мо ба ISO 9001:2015 сертификатсия шудааст ва ҳама маҳсулот ба стандартҳои байналмилалӣ, аз ҷумла ASME, CE ва API мувофиқат мекунанд. Ҳуҷҷатҳои пурраи қабулро мувофиқи талаботи лоиҳа пешниҳод кардан мумкин аст.

Дастгирии муҳандисӣ ва хидматрасонӣ

Бо такя ба таҷрибаи худ оид ба таъмини таҷҳизоти қубур ба зиёда аз 45 кишвари ҷаҳон, мо интихоби ҳамаҷониба, насб ва дастгирии техникии дарозмуддатро барои ҳар як партияи Дастгирии баҳории нерӯгоҳи барқӣ пешниҳод менамоем:

▶  Ҳисобкунии интихоб: Ҳисоботҳои таҳлили фишори лӯлаҳоро қабул кунед ва намудҳои мувофиқи дастгирӣ/овезон, доимии пружа ва баландии насбро тавсия диҳед.

▶  Ҷавоби фаврӣ: Дархостҳои техникии пеш аз фурӯш ва нархномаҳо дар давоми як рӯзи корӣ ҷавоб дода мешаванд.

▶  Назорат ва шаҳодатдиҳӣ дар макон: Дастгирии муштарӣ ё тарафи сеюм дар макон шаҳодат додани равандҳои санҷиш.

▶  Дастур оид ба насб ва ба кор андохтан: Дастурҳои муфассали насбкунӣ ва тавсияҳои танзими ҳолати сардро бо кӯмаки видеоии дурдаст ҳангоми зарурат таъмин кунед.

▶  Хизматрасонии Қисмҳои эҳтиётӣ: Сабтҳои калибрченкунии баҳорро барои ҳар як гурӯҳи истеҳсолӣ нигоҳ доред, ки имкон медиҳад, ки маҷмӯаҳои пружинии ивазшаванда зуд таъмин карда шаванд.

Барои муҳокимаҳо оид ба ҳалли конфигуратсияи дастгирии баҳори нерӯгоҳи барқӣ барои лоиҳаҳои мушаххас ё гирифтани маълумотномаҳои дахлдори лоиҳа, лутфан бо дастаи фурӯши техникии мо тамос гиред. Мо варақаҳои муфассали ҳисобкунии сарборӣ ва тарҳҳои тавсияшударо дар асоси шароити воқеии корӣ пешниҳод хоҳем кард, на танҳо рӯйхати моделҳои стандартӣ, ки ба шумо дар назорат кардани хароҷоти умумии харид ҳангоми таъмини бехатарии кори қубур кӯмак мерасонад.
