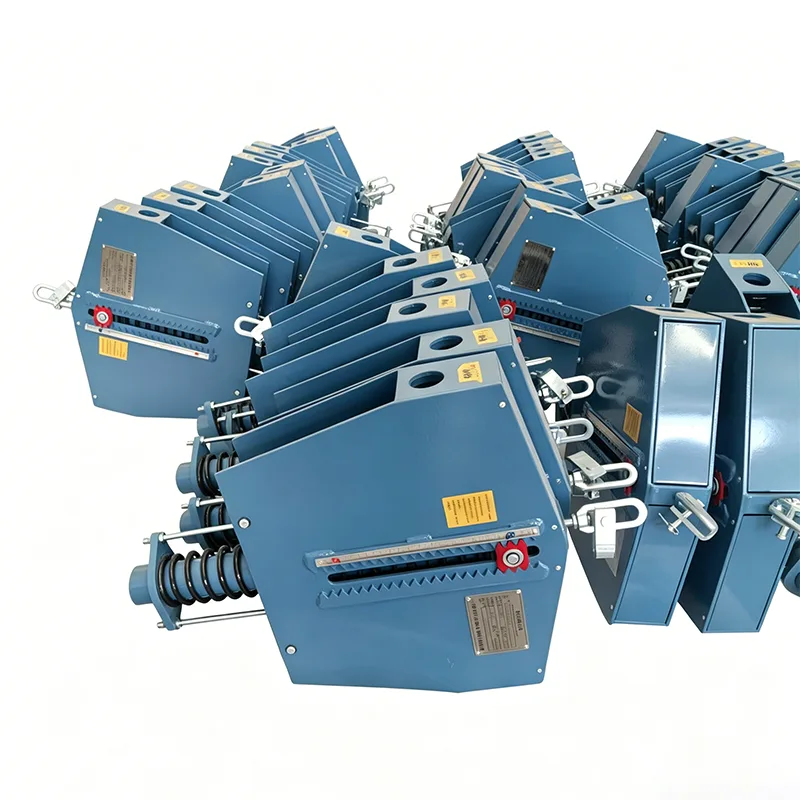

Овораи баҳории доимии вазнин

Yangzhou Tianshun Pipeline Technology Co., Ltd., ки соли 2012 таъсис ёфтааст, як корхонаи ҳамгирошудаи саноат ва тиҷорат аст, ки ба R&D ва истеҳсоли маҳсулоти дастгирии қубур тамаркуз мекунад. Дар тӯли 14 соли охир мо дар зиёда аз 40 кишвари ҷаҳон ба лоиҳаҳои энергетикӣ, нафту кимиё ва энергетикӣ хидмат расонидаем ва эътимоди дарозмуддати муштариёнро бо сифати устувори маҳсулот ба даст овардем. Пойафзоли доимии баҳории вазнини борбардор маҳсули пешқадами мост, ки барои шароити кории вазнин ва серталаб таҳия шудааст. Он дар масолех, структура ва технология мунтазам мустахкам карда шудааст, то ки кафолати боэътимоди кори бехатари трубопроводхо дар шароити вазнини кор таъмин карда шавад.

Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.

Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.

Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.

Шароити кори вазнин кадомҳоянд? Чаро овезонҳои махсус лозиманд

Дар лоиҳаҳои бузурги саноатӣ як намуди махсуси системаи қубур мавҷуд аст:

▶  Лубурҳои ғафси ғафси диаметри калон: Зиёда аз DN600, ғафсии девор зиёда аз 20 мм

▶  Системаҳои қубурҳои вазнин: Сарборӣ дар як нуқтаи борбардорӣ зиёда аз 200 кН, баъзеҳо зиёда аз 500 кН

▶  Лубурҳои магистралии ҳарорати баланд ва фишори баланд: буғи асосии нерӯгоҳи барқӣ, қубурҳои технологии гармидиҳии агрегатҳои коркард

▶  Лубурҳои дарозмӯҳлат: Қисмҳои қубурҳои калонҳаҷм дар галереяи қубурҳо бо борҳои калони мутамарказ

Агар барои ин лӯлаҳои вазнин овезонҳои оддии доимии доимӣ истифода шаванд, эҳтимолияти чунин мушкилот вуҷуд дорад:

▶  Деформатсия ва кафидани қабат: Сарборӣ аз меъёри бардошти сохтор зиёд аст

▶  Сахтии нокифояи баҳор: фишурдани аз ҳад зиёд, гум кардани хусусиятҳои қувваи доимӣ

▶  Набудани буридани пин: Қувваи нокифояи қисмҳои пайвасткунанда

▶  Деформатсияи кашиши асои овезон: Асои диаметри хурд, тамдиди изофабори

Овораи баҳории вазнини доимӣ як маҳсули мустаҳкамшудаест, ки махсус барои чунин шароити корӣ таҳия шудааст ва аз ҳама андозаҳои мавод, сохтор ва технология мунтазам мустаҳкам карда мешавад.

Ҳодисаҳои нокомии бори вазнин ва дарсҳо

Тибқи омори соҳа, шароити кори вазнин беш аз 60% садамаҳои садамаҳои дастгирии қубурҳоро ташкил медиҳад:

Мисоли 1: Қубури асосии буғи нерӯгоҳи барқӣ

Мушкилот: Асбоби муқаррарии қувваи доимии қабулшуда, сарборӣ дар як нуқтаи бардоштан 280 кНОқибат: Плитаи паҳлӯи ҷилди пас аз 3 соли кор кафида, қубур ғарқ шуд ​​120 мм Талафот: 15 рӯзи нигоҳдории қатъ, талафоти мустақим беш аз 10 миллион юан

Мисоли 2: Қубури ҳарорати баланд аз агрегати коркард

Мушкилот: Диаметри пинҳои овезон хеле хурд буд, қувват дар ҳарорати баланд коҳиш ёфт Оқибат: Шикастани пинҳо, афтидани қубур, боиси ихроҷи миёна гардид Дарс: Овораҳои вазнинро бояд аз рӯи шароити воқеии корӣ барои қувват алоҳида ҳисоб кунанд.

Мисоли 3: Қуттии сарди терминали LNG

Мушкилот: Ноустувории моддӣ дар ҳарорати паст, қабати оддии Q235 кафида Оқибат: Ҷойивазкунии қубур аз назорат берун шуд, ихроҷи қуттии сарди фланец Такмил: овезонҳои вазнин маводи сахтгирии ҳарорати пастро қабул мекунанд

Дар тӯли 14 соли таҷрибаи саноатӣ, Технологияи Янчжоу Тианшун бисёр лоиҳаҳои шабеҳи трансформатсияи нокомии дастгирии вазнинро иҷро кардааст ва хусусият ва хатарҳои шароити кори вазнинро амиқ дарк мекунад.

Мушаххасоти техникии маҳсулот

Таҳлили 7 тарҳи мустаҳкамшудаи вазнин

Системаи сохтории пурқувват

Shell Q345B пӯлоди пасти хӯлаи баландро қабул мекунад, қувваи ҳосилнокӣ 40% афзоиш ёфтааст

Ғафсӣ судї тараф 50% зиёд, тамоми табақи буридани бе welds splicing

Тарҳи таҳкими плитаи қабурғаи поён барои пароканда кардани фишори мутамарказ

Пайвастшавӣ бо диаметри калон

Пин пӯлоди сохтории хӯлаи 40Cr-ро қабул мекунад, хомӯш карда шудааст ва қувват 80% афзоиш ёфтааст

Диаметри пин бо 5 маротиба омили бехатарии ҳадди аксар тарҳрезӣ шудааст

Бутуни худмолидани барои кам кардани соиш ва беҳтар кардани доимӣ қабул карда шудааст

Технологияи бисёрбаҳории параллелӣ

2-4 маҷмӯи пружаҳо дар мувозӣ барои бори калон, бори ягонаи пружа дар доираи оқилона назорат карда мешавад

Тарҳи фишурдани синхронии гурӯҳи баҳорӣ барои пешгирӣ кардани сарбории эксцентрикӣ

Ҳар як баҳор алоҳида санҷида мешавад, ба инҳироф ≤2% мувофиқ аст

Механизми пурқувватшудаи фишанги

Қисмати бозуи фишанг васеъ карда шуд, модули хамшавӣ 100% зиёд шуд

Лавҳаи ғафсшуда дар нуқтаи такя барои пешгирии шикастани маҳаллӣ

Сатҳи камераи басомади баланд хомӯш карда шудааст, сахтӣ болотар аз HRC45, мӯҳлати муқовимат ба фарсудашавӣ 3 маротиба зиёд шуд

Назорати истеҳсолии дақиқи баланд

Мавқеъҳои сӯрохи калидӣ аз ҷониби CNC коркард карда мешаванд, дақиқии мавқеъ ± 0,1 мм

Хатогии таносуби лаҳзаи фишанг дар ҳудуди ±1% назорат карда мешавад

Фишурдани баҳор дақиқ муқаррар карда шудааст, инҳирофоти сарбории сард ≤3%

Назорати комили сифати кафшер

Кафшерҳои асосии борбардор раванди кафшери пурраи воридшавиро қабул мекунанд

100% санҷиши ултрасадо, ҷавобгӯи талаботи JB/T 4730 Синфи II

Табобати фишори пас аз кафшер барои бартараф кардани фишори боқимондаи кафшер

Муҳофизати сершумори бехатарӣ

Маҳдудиятҳои механикии болоӣ ва поёнӣ барои пешгирӣ кардани осеби аз ҳад зиёд муқаррар карда шудаанд

Дастгоҳи муҳофизати изофабор, ҳушдорро дар зери сарбории ғайримуқаррарӣ

Дастгоҳи қулфи ҷобаҷокунанда барои муҳофизати чашмаҳо ҳангоми насб ва интиқол

Муқоисаи иҷрои сарборӣ-ҷойӣ

Маълумотҳои зерин чен карда шудаанд (сарбории 300 кН, ҳолати кории 200 мм ҷойивазкунӣ):

Инҳирофоти пурраи сарбории Heavy Duty Constant Spring Hanger дар ҳудуди ± 4% назорат карда мешавад, ки нисбат ба талаботи стандартии миллӣ хеле беҳтар аст ва бехатарии қубурҳо ва таҷҳизотро самаранок муҳофизат мекунад.

Системаи санҷиши маҳсулоти вазнини мо

Ҳар як овезон баҳори доимии вазнин бояд пеш аз таҳвил тафтиши зеринро анҷом диҳад:

Санҷиши маводи воридотӣ

Санҷиши шаҳодатномаи моддӣ аз плитаҳои пӯлод ва панҷараҳои мудаввар

Сахтии пӯлоди баҳорӣ ва азназаргузаронии таркиб

Санҷиши мутобиқати маводи кафшер

Санҷиши раванди истеҳсолот

Санҷиши CMM андозаи коркарди CNC

Санҷиши кафшери UT

Санҷиши каҷкунии сарбории гурӯҳи баҳорӣ

Санҷиши пурраи заводи мошин

Санҷиши пурборкунии зарбаи 100%, сабти 20 маълумоти нуқтаи ченкунӣ

Ҳисобкунии доимӣ, коркарди дубора барои маҳсулоти бесифат

Дастгоҳи қулфкунӣ ва санҷиши функсионалии дастгоҳ

Калибрченкунии нишондиҳандаи ҷойивазкунӣ

Ҳуҷҷатҳои завод

Ҳуҷҷатҳои сертификатсияи сифати мавод

Ҳисоботи санҷиши кафшер

Ҳисоботи санҷиши баҳорӣ

Хатти пурраи санҷиши сарбории мошин

Шаҳодатномаи тахассусии маҳсулот ва дастури насб

Сенарияҳои маъмулии дархости вазнин

Интиқол ва хидматрасонии лоиҳа

Раванди хидматрасонии истисноӣ барои лоиҳаҳои вазнин

1. Васлкунии техникӣ: Муҳандисони касбӣ бо таҳлилгарони фишори лӯла барои тасдиқи сарборӣ, ҷойивазкунӣ ва фазо васл мекунанд.

Тарҳрезии 2.Scheme: Таъмин намудани схемаҳои тарҳрезии фармоишӣ барои маҳдудиятҳои фазои махсус

3.Тасдиқи рассомӣ: Нақшаҳои муфассали васлкунӣ ва ҷадвалҳои боркуниро пешниҳод кунед, ки аз ҷониби ҳарду ҷониб имзо ва тасдиқ карда шудаанд

4.Пайдгирии истеҳсолот: Таъмини аксҳои пешрафти истеҳсолот барои лоиҳаҳои асосӣ

5.Қабули завод: Мизоҷон ё шахсони сеюм метавонанд барои шоҳиди санҷишҳо дар корхона даъват карда шаванд

6.Хадамоти дар сомона: Таъмини роҳнамоии насб, дар ҳолати зарурӣ дастгирии техникӣ дар сомона

7.Пайгирии амалиёт: Боздиди бозгашт пас аз 6 моҳ пас аз ба истифода додани ҳолати амалиёт

Иҷро ва ӯҳдадорӣ

▶  Зиёда аз 500 маҷмӯи овезонҳои доимии вазнин, бори максималии як воҳиди 800 кН расонида шуд

▶  Ҳамаи маҳсулоти вазнини сифат кафолати 3-солаи сифатро пешниҳод мекунанд

▶  Барои ҳама гуна мушкилоти сифат ҳангоми кор дар давоми 48 соат ҳалли худро пешниҳод кунед

▶  Машварати техникӣ ва таъминоти қисмҳои эҳтиётӣ

Овораи баҳории доимии вазнин барои кори бехатари системаҳои қубурҳои вазнин кафолати боэътимод аст. Бо таваҷҷӯҳи 14 сол, мо амиқ дарк мекунем, ки шароити кори вазнин ба хатогиҳо имкон намедиҳад. Ҳар як маҳсулот аз санҷиши қатъӣ гузаштааст, то кори мӯътадилро дар шароити шадиди корӣ таъмин кунад.
