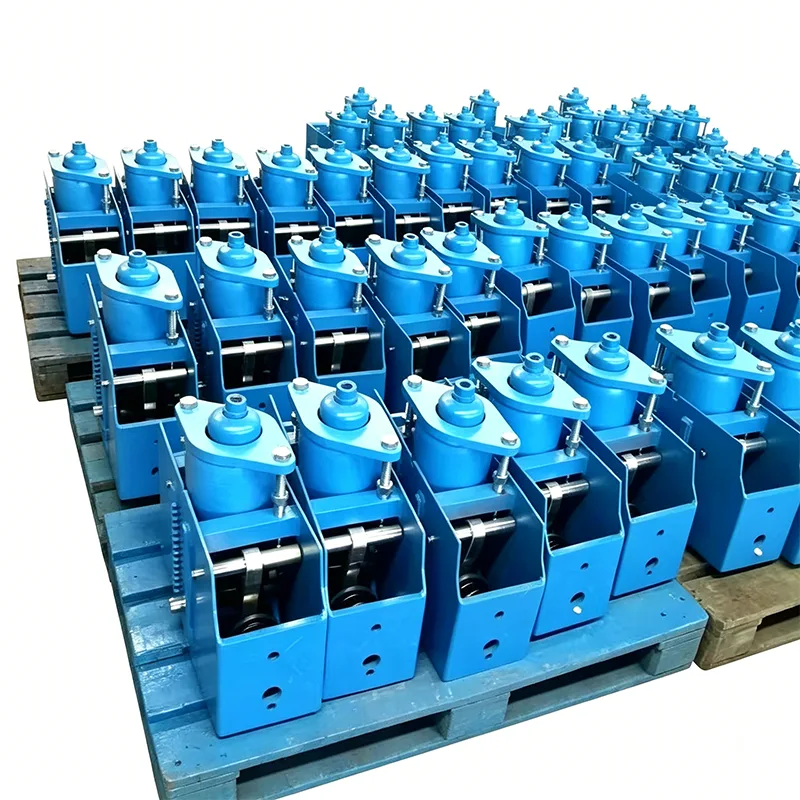

Сарбории баланд овезон баҳор доимӣ

Овораи баҳории доимии сарбории баланд як ҷузъи калидӣ барои назорати ҷобаҷогузорӣ ва сарборӣ дар системаҳои қубурҳои саноатӣ мебошад. Дар шароити кор дар ҳарорати баланд ва фишори баланд, қубурҳо дар натиҷаи тағирёбии ҳарорат тавсеаи гармӣ ва ҷойгиршавии коҳишро ба вуҷуд меоранд. Агар қувваи пуштибонӣ бо ҷойивазкунӣ тағир ёбад, он ба консентратсияи фишори қубур оварда мерасонад ва ба кори бехатари система таҳдид мекунад. Овораи баҳории доимии сарбории мо дар асоси принсипи мувозинати лаҳза тарҳрезӣ шудааст. Он метавонад ба таври доимӣ қувваи устувори устуворро дар тӯли тамоми ҳаракати амудии қубур бароварда, аз осеби қубурҳо ва таҷҳизоти пайвастшуда, ки дар натиҷаи фишори иловагӣ ба вуҷуд омадааст, пешгирӣ кунад.

Yangzhou Tianshun Pipeline Technology Co., Ltd., ки соли 2012 таъсис ёфтааст, ба соҳаи дастгирии қубурҳо ва овезонҳо тамаркуз карда, таҷрибаи 14-солаи истеҳсолот ва татбиқро ҷамъоварӣ кардааст. Маҳсулоти мо дар зиёда аз 40 кишвари ҷаҳон ба лоиҳаҳои калидӣ дар соҳаи энергетика, нефту кимиё, энергетика ва дигар соҳаҳо хизмат расониданд ва эътимоди дарозмуддати харидории муштариёнро бо сифати устувор ба даст оварданд.

Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.

Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.

Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.

Принсипи асосии кор

Овораи баҳории доимии сарбории баланд тарҳи муштараки механизми фишанги дуқабата ва василаи пружинаи спиралиро қабул мекунад, ки ҳосили доимии қувваро дар асоси принсипи механикии мувозинати лаҳза амалӣ мекунад:

▶  Механизми мувозинати лаҳза: Вақте ки қубур ҷойивазкунии гармиро ба вуҷуд меорад, маҷмӯи пружина моменти моментро тавассути механизми фишанг интиқол медиҳад ва моменти сарборӣ ва лаҳзаи баҳорро ҳамеша мутавозин нигоҳ медорад.

▶  Ҷуброни дастури камера: Сохтори роҳнамоии камераи дақиқи дарунсохт тағйироти сарбориро, ки аз соиши механикӣ ва инҳирофҳои истеҳсолӣ ба вуҷуд омадаанд, ҷуброн мекунад

▶  Дастгоҳи нишондиҳандаи зарба: Бо нишондиҳандаи визуалии ҷойивазкунӣ муҷаҳҳаз шудааст, ки метавонад ҷойивазкунии қубурро дар вақти воқеӣ мушоҳида кунад ва ба насб ва танзим дар макон мусоидат кунад

Параметрҳои техникӣ

Хусусиятҳои асосии маҳсулот

1. Иҷрои доимии сарбории устувор

Инҳирофоти сарбории овезон баҳори доимии сарбории баланд дар давоми ± 5% дар тамоми зарбаи пурра назорат карда мешавад, ки аз талаботи стандарти миллӣ бартарӣ дорад. Тавассути омезиши пружинаи бисёрдискӣ ва тарҳи механикии дақиқ, он кафолат медиҳад, ки лӯла ҳангоми ивазкунии гармӣ ҳамеша дастгирии якхела ба даст оварда, хатари консентратсияи стрессро комилан аз байн мебарад.

2. Мутобиқати қавӣ ба шароити бори вазнин

Ба таври оптималӣ барои системаҳои қубурҳои пурбор тарҳрезӣ шудааст, чаҳорчӯбаи борбардор аз пӯлоди сохтории қавии Q345B-ро қабул мекунад ва силиндраи пружина тавассути ресандагии интегралӣ ташаккул ёфта, хатарҳои ниҳонии кафшерҳои атрофро аз байн мебарад. Маҳсулот метавонад ба сарбории ҳадди аксар 1000 кН тоб оварда, эҳтиёҷоти дастгирии қубурҳои пурборро дар стансияҳои бузурги барқ, агрегатҳои коркард ва дигар иншоотҳоро қонеъ гардонад.

3. Насб ва нигоҳдории қулай

▶  Бо дастгоҳи қулфи сарборӣ барои бастани пружа ҳангоми насб ва интиқол муҷаҳҳаз буда, аз ҷойивазкунии тасодуфӣ пешгирӣ мекунад

▶  Сарборӣ дар макон метавонад дар ҳудуди ±10% танзим карда шавад, то ба инҳирофоти воқеии ҳолати корӣ мутобиқ шавад

▶  Интерфейсҳои пайвасти стандартӣ, ки бо шаклҳои гуногуни насби қубур мувофиқанд

▶  Тарҳрезии сохтории модулӣ, иваз кардани қулайи қисмҳои фарсуда

4. Фарогирии пурраи ҳолати корӣ

Маҳсулот метавонад ба ҳарорати кории -20 ℃ то 450 ℃ мутобиқ шавад. Барои шароити махсуси корӣ, аз қабили LNG-и ҳарорати паст ва буғи баландҳарорат, маводҳои мувофиқи тобовар ба ҳарорати баланд ё ба ҳарорати паст метавонанд барои таъмини эътимоднокии кор дар муҳитҳои шадид мутобиқ карда шаванд.

Мушаххасоти техникии маҳсулот

Кафолати назорати истеҳсолот ва сифат

Мо як системаи мукаммали истеҳсолӣ ва озмоиш дорем, то кори боэътимоди ҳар як овезон баҳори баландборкуниро таъмин кунад:

▶  Таҷҳизоти истеҳсолии автоматикунонидашуда: Бо хатҳои истеҳсолии автоматии гилхок ва таҷҳизоти гуногуни шаклсозӣ ва коркард барои амалӣ намудани истеҳсоли стандартии равандҳои асосӣ муҷаҳҳаз шудааст

▶  Системаи мукаммали санҷиш: Ҳар як маҳсулот пеш аз таҳвил аз озмоиши сарборӣ ва ҷойивазкунӣ мегузарад ва ҳисоботи санҷишӣ дода мешавад

▶  Гурӯҳи техникии касбӣ: Дорои як гурӯҳи техникҳо, ки дар тӯли солҳои зиёд ба тадқиқот ва коркард ва истеҳсоли сутунҳо ва овезонҳои қубур машғуланд.

▶  Идоракунии пайгирии мавод: Ашёи хом ба монанди пӯлоди пӯлод ва пӯлоди сохторӣ ҳама аз корхонаҳои пӯлоди муқаррарӣ бо шаҳодатномаҳои пайгирии сифати мавод мебошанд

Хизматрасонӣ ва дастгирӣ

▶  Дастгирии техникии пеш аз фурӯш: Гурӯҳи тиҷоратии касбӣ бо замимаҳои гуногуни ҳолати корӣ шинос аст, метавонад мувофиқи параметрҳои қубур пешниҳодҳои интихоб ва ҳалли техникиро пешниҳод кунад

▶  Хидматҳои фармоишӣ: Дастгирии мутобиқсозии маҳсулот барои бори махсус, ҷобаҷогузории махсус ва шаклҳои махсуси насбкунӣ

▶  Кафолати пас аз фурӯш: Дастур оид ба насб ва машварати техникӣ пешниҳод кунед ва ба мушкилоти сифати маҳсулот фавран посух диҳед

▶  Давли таҳвил: Моделҳои анъанавӣ дар саҳҳом ҳастанд ва маҳсулоти фармоишӣ тибқи давраи мувофиқашуда расонида мешаванд
