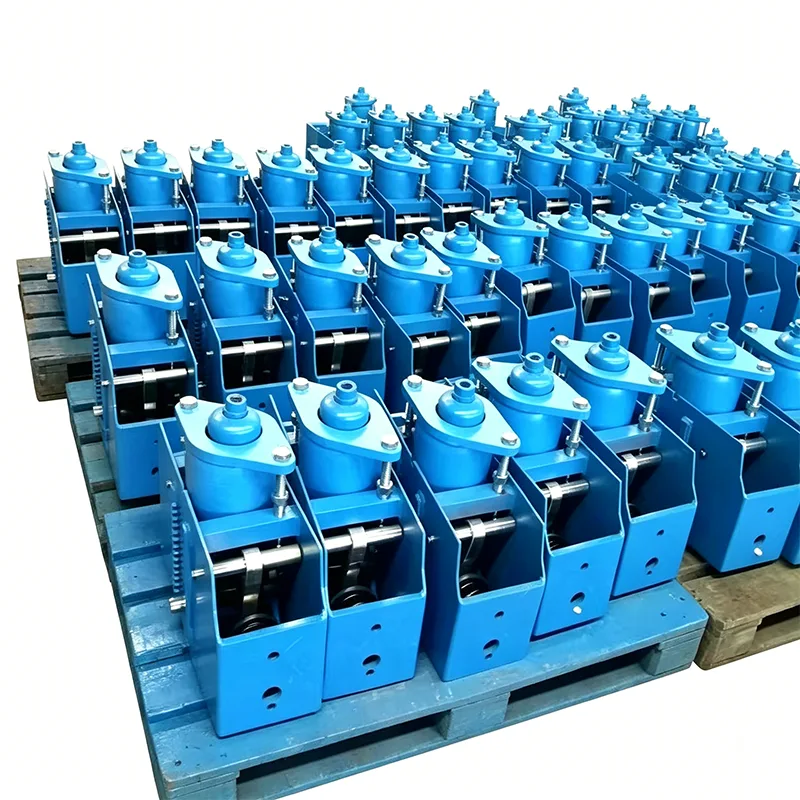

Yangzhou Tianshun Pipeline Technology Co., Ltd., ки соли 2012 таъсис ёфтааст, дар тӯли 14 сол ба истеҳсоли маҳсулоти дастгирии қубурҳо тамаркуз кардааст ва маҳсулот ба зиёда аз 40 кишвари ҷаҳон хидмат мерасонад. Дастгирии доимии баҳорӣ маҳсулотест, ки махсус барои шароити корӣ тарҳрезӣ шудааст, ки дар он ҷо дар болои қубур фазои бардоштан мавҷуд нест ва пуштибони поён талаб карда мешавад. Он дар чӯбҳои пӯлод, таҳкурсии бетонӣ ё платформаҳои пуштибонӣ тавассути пойгоҳ ҷойгир карда мешавад, ки қувваи доимии болоро барои қубурҳо таъмин мекунад ва мушкилоти ҷуброни ҷобаҷогузории қубурро дар сенарияҳои маҳдуди фазо ба таври комил ҳал мекунад.
Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.
Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.
Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.
Дар муҳандисии амалӣ, бисёр қубурҳо наметавонанд ҳалли суспензияи болоро қабул кунанд ва бояд дастгирии поёнро истифода баранд:
▶ Лубурҳои қабати поёнӣ дар галереяҳои қубур: Ягон чӯбҳои сохтори пӯлодӣ барои таваққуф аз болои қубурҳои қабати поёнтарин мавҷуд нестанд
▶ Қубурҳо дар болои таҷҳизот: Қубурҳо мустақиман дар болои таҷҳизот ҷойгир шудаанд, дар боло нуқтаҳои бардоштан надоранд
▶ Қубурҳо дар хандакҳои бетонӣ: Қубурҳо дар хандакҳои қубур бо фазои танги боло
▶ Лубурҳои диаметри калон: Қубурҳои болотар аз DN800, чубҳои таваққуфкунандаи аз ҳад зиёд ба ноустуворӣ майл доранд
▶ Лубурҳои ба ларзиш ҳассос: қубурҳои воридотӣ ва баромади насос, пуштибонии поён нисбат ба таваққуф устувории беҳтар дорад
▶ Лоиҳаҳои бозсозӣ: Сохторҳои пӯлодии мавҷуда наметавонанд нуқтаҳои навро илова кунанд, танҳо дастгирӣ аз таҳкурсӣ дастрас аст
Дар ин сенарияҳо, Дастгирии доимии баҳор ягона роҳи ҳалли имконпазири дастгирии қувваҳои доимӣ мебошад.
| Ҷадвали овезон баҳории доимӣ | Мисол |
| Модели / Силсила | PH, LH, CA, CS, TH |
| Иқтидори сарборӣ (корӣ) | 0,1 кН - 500 кН |
| Ҳамагӣ сафар | 50мм, 100мм, 200мм, 400мм |
| Сафари воқеӣ | То 600 мм |
| Инҳирофоти сарборӣ (таҳаммулпазирӣ) | ±5% (Стандарт) / ±3% (Масъалаи баланд) |
| Мавқеи насб | Уфуқӣ / Амудӣ |
| Ба охир расидани манзил | Галвании гарм / эпоксид |
| Ҳарорати корӣ. | -20°C то +80°C (Муҳити атроф) |
| Маводҳои баҳорӣ | 60Si2Mn / 50CrVA |
| Диапазони танзими сарборӣ | ±10% (Танзими майдон) |
|
Андозаи муқоиса |
Дастгирии доимии баҳорӣ |
Боздоштани Намуди доимии қувваи баҳор овезон |
|
Усули насб |
Решаи поён, дастгирии боло |
Решаи боло, таваққуф ба поён |
|
Талаботи фазо |
Платформаи дастгирии поёниро талаб мекунад |
Нури болоии сохтори пӯлодиро талаб мекунад |
|
Баландии умумӣ |
Паст (300-600мм) |
Баланд (800-1500мм аз ҷумла асои таваққуф) |
|
Устувории паҳлӯӣ |
Пойгоҳи хуб, васеъ, ҷойивазкунии зидди паҳлуӣ |
Асои суспензияи миёна, ки ба гардиш моил аст |
|
Фаъолияти зидди ларзиш |
Дастгирии аъло, мустақим бидуни ларзиш |
Миёна, асои боздоштани моил ба резонанс |
|
Мушкилоти насб |
Содда, бевосита ҷойгир ва сатҳ |
Комплекс, барои танзими асои суспензия кори баландкуҳиро талаб мекунад |
|
Дастрасии нигоҳдорӣ |
Хуб, дар замин ё платформа кор кардан мумкин аст |
Камбагал, кори баландкухро талаб мекунад |
|
Интиқоли бор |
Бевосита ба сохтори поёнӣ интиқол дода мешавад |
Ба воситаи асои таваққуф ва сохтори пӯлод интиқол дода мешавад |
|
Диаметри қубурҳои татбиқшаванда |
Ҳама диаметрҳои қубур, махсусан барои диаметрҳои калон мувофиқанд |
Диаметрҳои хурд ва миёна, асои аз ҳад зиёд дароз барои диаметрҳои калон |
|
Самти ҷобаҷогузории татбиқшаванда |
Асосан ҳаракат ба боло |
Асосан ҳаракат ба поён |
Дастгирии доимии баҳорӣ сохтори қуттии амудиро қабул мекунад, ки асосан аз қисмҳои зерин иборат аст:
Лавҳаи пойгоҳ: Табақи поёни васеъ барои пароканда кардани сарбор ва таъмини устуворӣ
Қуттии баҳор: Механизми баҳори қувваи доимии дарунсохт, ба таври амудӣ ҷойгир карда шудааст
Лавҳаи болоии пуштибонӣ: Бо дастгирии қубури қубур пайваст карда шудааст, баландӣ метавонад ба таври дақиқ танзим карда шавад
Нишондиҳандаи ҷобаҷогузорӣ: Барои мушоҳидаи осон дар паҳлӯ нишон дода шудааст
Дастгоҳи қулфкунӣ: Қулфҳои пружа ҳангоми интиқол ва насб
Ҷойгиркунии баҳори амудӣ, баландии умумӣ аз навъи таваққуфгоҳи ҳамон мушаххасот 40% пасттар
Муносиб барои фазо бо баландии ошёнаи маҳдуд ба монанди хандакҳои қубур ва утоқҳои таҷҳизот
Мушаххасоти кӯтоҳтар барои шароити махсуси корӣ танзимшаванда
Майдони пойгоҳ 3 маротиба калонтар аз навъи суспензия, маркази вазнинии паст
Дар зери фишори уфуқӣ чаппа кардан осон нест
Дар шароити кори ларзиш ягон мушкилии чархзании асои таваққуфкунанда вуҷуд надорад
Насбкунии замин, кор дар баландӣ лозим нест
Бевосита дар таҳкурсӣ ҷойгир кунед, пас аз ҳамворкунӣ ислоҳ кунед
Болти танзимкунанда дар боло, ҳангоми истодан дар рӯи замин кор кардан мумкин аст
Барои нигоҳдорӣ ва иваз кардани қубурҳо лозим нест, ки бевосита васлаки пружинаро кашед
Махсусан барои шароити кор бо ҷобаҷогузории гармии болоии қубурҳо мувофиқ аст
Инчунин ба кӯчидан ба поён мутобиқ карда мешавад, танҳо баръакс насб кунед
Ҷойгиршавии паҳлӯӣ ба кори доимии қувва таъсир намерасонад
|
Сенарияи татбиқ |
Хусусиятҳои шароити корӣ |
Чаро навъи истодаро интихоб кунед |
|
Қубурҳои қабати поёнӣ дар галереяҳои қубур |
Қубурҳои қабати пасттарин, дар боло чӯбҳои пӯлодӣ надоранд |
Он метавонад танҳо аз ошёнаи галереяи қубур ба боло дастгирӣ карда шавад |
|
Қубурҳои воридотӣ ва баромади насос |
Вибрацияи калон, ҳассос ба фишор |
Дастгирии устувори поён, интиқоли ларзишро коҳиш медиҳад |
|
Қубурҳо дар болои дастгоҳҳои гармидиҳӣ |
Дар болои қабати таҷҳизот ҷойгир карда шудааст |
Нуқтаҳои бардоштан дар болои таҷҳизот, дастгирии мустақим |
|
Қубурҳо дар хандакҳои қубурҳо |
Хандакхои кубурхои бетонй, майдони танг |
Фазои болоӣ нокифоя, таваққуф кардан ғайриимкон аст |
|
Трубопроводхои буги диаметрашон калон |
Зиёда аз DN800, вазни вазнин |
Асои таваққуфи аз ҳад зиёд дароз моил ба ноустувории |
|
Таҷдиди қубурҳои лоиҳа |
Конструкцияхои охании мавчударо парма кардан мумкин нест |
Барои дастгирӣ таҳкурсии мавҷудаи бетониро истифода баред |
|
Қубурҳои компрессорӣ |
Вибрацияе, ки аз ҷараёни пулсатсия ба вуҷуд омадааст |
Дастгирии сахт + ҷуброни қувваи доимӣ, таъсири хуби ларзиш |
1. Санҷед, ки оё модели маҳсулот бо нақшаҳои тарҳ мувофиқ аст
2. Санҷед, ки оё дастгоҳи қулфкунӣ солим аст ва оё ҳангоми интиқол фуҷур вуҷуд дорад
3. Санҷед, ки ҳамвор будани пойгоҳ, ислоҳ лозим аст, агар деформатсия аз 2 мм зиёд бошад
1.Ҳамворкунии таҳкурсӣ: Хатои сатҳи сатҳи таҳкурсии дастгирӣ ≤2mm/m
2.Ҷойгир кардан ва насб кардан: Дастгирии доимии пружинаро дар ҷой ҷойгир кунед, пойгоҳро ба таҳкурсӣ кафшер кунед ё болт мустаҳкам кунед
3.Пайвастшавии қубур: Дастгирии қубурро бо лавҳаи болоии кронштейн пайваст кунед, ҷойивазкунии ҳолати сардро захира кунед
4.Танзимоти боркунӣ: Болти болоро мувофиқи талаботи тарроҳӣ танзим кунед, лавҳаи индикаторро бо ҳолати хунук мувофиқ кунед
5.Unlock: Пас аз насб болтҳои қулфи нақлиётро хориҷ кунед
6.Тафтиш ва тасдиқ: Нишондиҳандаи тасдиқ метавонад бидуни роҳбандӣ озодона ҳаракат кунад
|
Мушкилоти дар сомона |
Таҳлили сабабҳо |
Ҳалли |
|
Нишондиҳанда ҳаракат намекунад |
Болтҳои қулфкунанда хориҷ карда нашудааст |
Ҳамаи болтҳои қулфкуниро хориҷ кунед |
|
Тағйирёбии сарбории калон |
Вазни воқеии қубур ба тарҳ мувофиқат намекунад |
Болти танзимкунандаи болоро дақиқ кунед |
|
Ҷунбиши пойгоҳ |
Бунёди нобаробар |
Барои ҳамворкунӣ, дар поёни теппаҳо илова кунед |
|
Кафолати табақи болоӣ |
Эксцентриситети қубур |
Дастгирии қубурро барои марказсозӣ танзим кунед |
Ҳама маводи пӯлод аз осиёбҳои муқаррарии пӯлод бо шаҳодатномаҳои моддӣ
Санҷиши сахтии 100% барои пӯлоди баҳорӣ, маводи беихтисос рад карда шудааст
Маводҳои кафшерӣ мувофиқи мушаххасот хушк карда мешаванд, ки ба қувваи металлҳои асосӣ мувофиқанд
Буридани CNC ва холӣ, дақиқии андозагирӣ ± 1мм
Кафшер кафшери гази CO2-ро қабул мекунад, кафшергарон шаҳодатномаҳо доранд
Табобати гармии баҳорӣ кӯраи вакуумӣ, якрангии сахтии ± HRC2 -ро қабул мекунад
Се озмоиши пурраи инсулт пас аз васлкунии пурраи мошин
Ҳар як Дастгирии доимии баҳорӣ пеш аз таҳвил корҳои зеринро иҷро мекунад:
Санҷиши намуди зоҳирӣ ва андоза
Санҷиши пурраи зарба, 10 нуқтаи ченкуниро сабт кунед
Ҳисоби доимӣ, таъмин ≤±5%
Санҷиши функсияи дастгоҳи қулф
Калибрченкунии нишондиҳандаи ҷойивазкунӣ
Муайян кардани ғафсии қабати зидди зангзанӣ
▶ Дастгирии интихоб: Санҷиши фазои насбро барои тасдиқи имконпазирии ҳалли навъи истода таъмин кунед
▶ Хизматрасонии фармоишӣ: Баландии махсус ва андозаи махсуси пойгоҳ мувофиқи фазои макон
▶ Дастур оид ба насб: Дастури муфассали насбкуниро пешниҳод кунед, роҳнамоии макон барои лоиҳаҳои бузург дастрас
▶ Давли таҳвил: 7-10 рӯз барои моделҳои муқаррарӣ, 15-20 рӯз барои маҳсулоти фармоишӣ
▶ Кафолати сифат: Кафолати 2-солаи маҳсулот, дастгирии техникии якумрӣ
▶ Таъмини қисмҳои эҳтиётӣ: Ассотсиатсияҳои маъмулии пружинаҳо дар анбор, дар давоми 48 соат расонида мешаванд
Дастгирии доимии баҳорӣ як роҳи боэътимод барои дастгирии қубурҳои доимии қувва дар шароити кории фазо маҳдуд аст. Дар тӯли 14 соли охир, мо мушкилотеро ҳал кардем, ки ҳалли таваққуфро барои садҳо лоиҳаҳо дар саросари ҷаҳон амалӣ кардан мумкин нест ва маҳсулоти мо мӯътадил кор мекунанд ва аз ҷониби муштариён якдилона эътироф карда мешаванд.
