Ҳангоми истифодаи системаҳои қубурҳои саноатӣ, интихоби нодурусти ҳалли дастгирӣ аксар вақт ба як қатор мушкилот оварда мерасонад:
▶ Стресси аз ҳад зиёди қубурҳо: Вақте ки қубурҳои ҳарорати баланд аз ҷойивазкунии гармӣ мегузаранд, тағирёбии қувваи пуштибонӣ боиси кафидани кафшер ва ихроҷи буғум мегардад
▶ Зарари интерфейси таҷҳизот: Тақвими тавсеаи гармии қубурҳо ба таҷҳизоти ҳассос ба монанди насосҳо ва компрессорҳо интиқол дода мешавад, ки дар натиҷа ҷуброн шудани таҷҳизот ё мӯҳр вайрон мешавад
▶ Намбудии роҳбандии дастгирӣ ва овезон: Насбкунии нодуруст ва ба кор андохтани пружаҳо аз кори мӯътадил монеъ мешавад ва боиси коста шудани қубур ва деформатсия мешавад
▶ Хароҷоти баланди истифода ва нигоҳдорӣ: Нигоҳдории зуд-зуд ва ивазкунӣ ба муттасилии истеҳсолот таъсир мерасонад
Барои ҳалли ин мушкилоти умумии саноат, мо як ҳалли баркамолеро пешниҳод менамоем, ки аз таҷрибаи 14-солаи муҳандисӣ тасдиқ шудааст - Дастгирии доимии баҳорӣ барои қубур.
Каҷи ҷойивазкунии сарборӣ, ки аз санҷиши навъи такягоҳи доимии пружа/овезон гирифта шудааст. Меҳвари уфуқӣ ҷойивазкуниро ифода мекунад, дар ҳоле ки меҳвари амудӣ сарборӣ мебошад. Хатти каҷ дар тӯли тамоми сафари корӣ тақрибан уфуқӣ боқӣ мемонад ва нишон медиҳад, ки қувваи пуштибонӣ аслан доимӣ боқӣ мемонад, вақте ки қубур аз сабаби васеъшавӣ ва кашиши гармӣ интиқол мешавад.
Ин навъи санҷиш устувории сарборӣ, устувории пурраи сафар ва эътимоднокии кори агрегатҳои пружинаи доимиро тафтиш мекунад. Ҳама воҳидҳои истеҳсолӣ бояд пеш аз интиқол калибрченкунии сарборӣ карда шаванд ва инҳирофоти сарборӣ дар ҳудуди ±6% мувофиқи ANSI/MSS‑SP‑58‑2018 ва NB/T47038‑2013 назорат карда мешавад.
Ин маҳсулот ба системаҳои қубурҳои саноатӣ бо ҷойивазкунии гармии калон, аз ҷумла қубурҳои магистралии буғӣ ва дигар қубурҳои ҳарорати баланд ва фишори баланд татбиқ мешаванд.
| Ҷадвали овезон баҳории доимӣ | Мисол |
| Модели / Силсила | PH, LH, CA, CS, TH |
| Иқтидори сарборӣ (корӣ) | 0,1 кН - 500 кН |
| Ҳамагӣ сафар | 50мм, 100мм, 200мм, 400мм |
| Сафари воқеӣ | То 600мм |
| Инҳирофоти сарборӣ (таҳаммулпазирӣ) | ±5% (Стандарт) / ±3% (Масъалаи баланд) |
| Мавқеи насб | Уфуқӣ / Амудӣ |
| Ба охир расидани манзил | Галвании гарм / эпоксид |
| Ҳарорати корӣ. | -20°C то +80°C (Муҳити атроф) |
| Маводҳои баҳорӣ | 60Si2Mn / 50CrVA |
| Диапазони танзими сарборӣ | ±10% (Танзими майдон) |

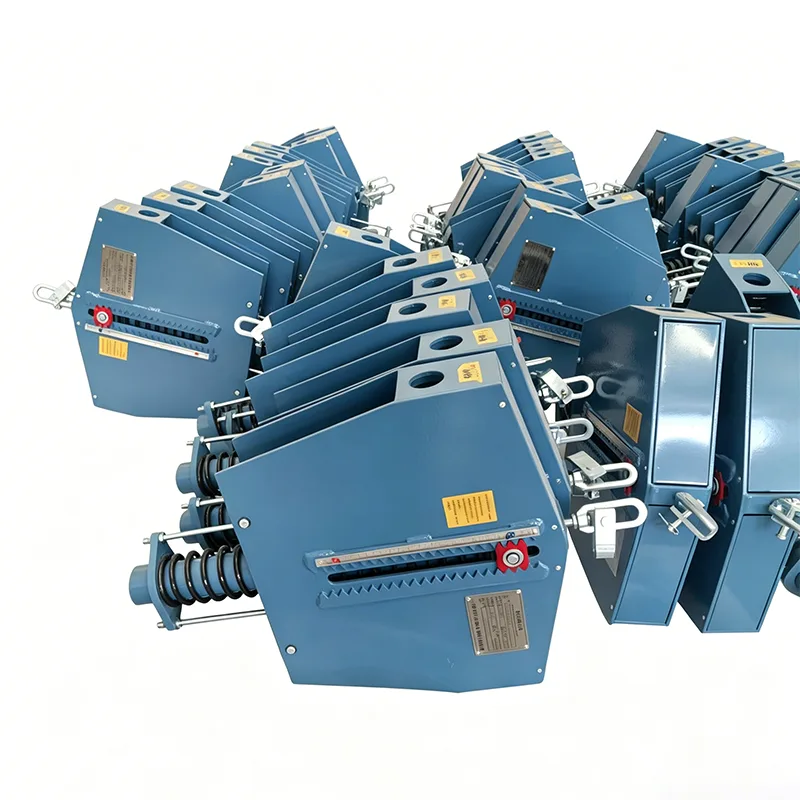

Дастгирии доимии баҳорӣ барои қубур як дастгоҳи пуштибонии доимии қувваи пойгоҳ мебошад, ки махсус барои пуштибонии поёни қубурҳо тарҳрезӣ шудааст, ки барои шароити корӣ мувофиқ аст, ки дар он ҷо дар болои қубур фазои бардоштан мавҷуд нест ва дастгирӣ аз таҳкурсӣ ё платформа ба боло лозим аст.
Тафовут аз навъҳои овезон, такягоҳи пружинаи доимии қувва бевосита дар болои чӯбҳои пӯлод, таҳкурсии бетонӣ ё конструкцияҳои пӯлодӣ ҷойгир карда шуда, ба қаъри қубур тавассути пойгоҳ пайваст карда мешавад. Дар давоми тамоми раванди ивазкунии гармии амудии қубур, он ҳамеша қувваи устувори устуворро бо суръати тағирёбии сарборӣ дар ҳудуди ±5% назорат мекунад ва фишори иловагиро, ки дар натиҷаи ҷойивазкунии гармӣ ба вуҷуд омадааст, комилан бартараф мекунад.
Аз соли таъсисаш дар соли 2012, технологияи Янчжоу Тианшун даҳҳо ҳазор маҷмӯи маҳсулоти дастгирии қубурро барои лоиҳаҳои энергетикӣ ва нафту кимиё дар зиёда аз 40 кишвари ҷаҳон таъмин намуда, таҷрибаи ғании татбиқ дар маконро ҷамъ кардааст.
Мувофиқи стандарти саноатии NB/T 47038-2019 Дастгоҳҳои пружинии доимӣ ва овезон, дар якҷоягӣ бо таҷрибаи муҳандисӣ, меъёрҳои интихоб инҳоянд:
|
Ҳолати ҳукм |
Ҳалли тавсияшаванда |
|
Ҷойгиршавии гармии амудии қубур ＞ 12мм |
Ба такяҳои пружинии доимӣ ва овезон афзалият диҳед |
|
Ҷойгиршавии гармии амудии қубур ≤ 12мм |
Тағирёбандаҳои пружинаҳо ва овезонҳо ихтиёрӣ мебошанд |
|
Талаботи суръати тағирёбии сарборӣ ≤ 6% |
Таякҳо ва овезонҳои пружинаи доимӣ бояд интихоб карда шаванд |
|
Пайваст ба таҷҳизоти ҳассос (турбинаҳои буғӣ, насосҳо, компрессорҳо) |
Таякҳо ва овезонҳои пружинаи доимӣ бояд интихоб карда шаванд |
|
Дар болои трубопровод чои бардоштан нест |
Дастгирии доимии баҳорӣ барои қубурро интихоб кунед (дастгирии навъи асосӣ) |
|
Дар болои трубопровод конструк-цияхои охану бетонй мезананд |
Асбобҳои пружинаи доимии қувва ихтиёрӣ мебошанд |
▶ Сарбории кории қубур (аз ҷумла вазни қубур, қабати миёна ва изолятсия)
▶ Қимати ҷойивазкунии гармии амудии қубур аз ҳолати хунук ба ҳолати гарм
▶ Дипазони ҳарорати муҳити корӣ
▶ Маҳдудиятҳои фазои насбкунӣ дар макон
▶ Талаботи стандарти иҷро (стандарти миллӣ / стандарти кимиёвӣ / стандарти барқ)
|
Категорияи параметр |
Нишондиҳандаҳои техникӣ |
Мулохизахо |
|
Диапазони бор |
0,5кН ~ 800кН |
Мушаххасоти сарбории супер калон танзимшавандаи |
|
Диапазони ҷойивазкунӣ |
50мм ~ 400мм |
20% маржаи ҷойивазкунӣ тавсия дода мешавад |
|
Давомнокии бор |
≤±5% |
Бартарии талаботи стандарти миллии ≤6% |
|
Ҳарорати корӣ |
-20℃ ~ 450℃ |
Барои шароити махсуси корӣ танзимшаванда |
|
Диапазони танзими бор |
±10% |
Танзими ҷарима дар сайт мавҷуд аст |
|
Навъи насб |
Дастгирии навъи асосӣ |
Насби решаи поён |
|
Стандартҳои иҷро |
NB/T 47038, HG/T 20644, GB/T 17116 |
Метавонад стандартҳои аз ҷониби муштарӣ муайяншударо риоя кунад |
|
Маводи баҳорӣ |
Пӯлоди пружинаи 60Si2MnA |
Раванди коркарди гармии вакуумӣ |
|
Маводи қубур |
Пӯлоди сохтории Q345B |
Ташаккули кафшери интегралӣ |
|
Ҷузъи муқоиса |
Дастгирии қувваи доимии баҳор |
Дастгирии баҳори қувваи тағирёбанда |
Дастгирии сахти собит |
|
Меъёри тағирёбии сарборӣ |
≤±5% |
15% ~ 25% |
100% (бе ҷуброни ҷойивазкунӣ) |
|
Ҷойивазкунии татбиқшаванда |
> 12мм, максимум 500мм |
≤50мм |
0 (бе ҷойивазкунӣ) |
|
Таъсир ба фишори қубур |
Қариб ҳеҷ гуна фишори иловагӣ нест |
Муайян фишори иловагӣ |
Консентратсияи шадиди стресс |
|
Муҳофизати таҷҳизот |
Беҳтарин, ҳадди ақали фишор |
Миёна |
Камбизоат, фишор мустақиман интиқол дода мешавад |
|
Мушкилии сохторӣ |
Нисбатан баланд |
Содда |
Соддатарин |
|
Хароҷоти харид |
Нисбатан баланд |
Миёна |
Пасттарин |
|
Арзиши пурраи давраи ҳаёт |
Пасттарин (аз нигоҳдорӣ, мӯҳлати хизмати дароз) |
Миёна |
Баландтарин (нигоҳдории зуд-зуд) |
|
Сенарияҳои тавсияшуда |
трубопроводхои дуру дарози харорат ва фишори баланд, пайваст кардани тачхизоти хассос |
Қубурҳои диаметри миёна ва хурд дар ҳарорати умумӣ |
Трубопроводхои кутох бе чои гармй |
Гарчанде ки арзиши ибтидоии хариди Дастгирии доимии баҳорӣ барои лӯла нисбатан баланд аст, аз нуқтаи назари давраи пурраи ҳаёти зиёда аз 10 сол, арзиши ҳамаҷонибаи он аз сабаби хусусияти бе нигоҳдорӣ, эътимоднокии баланд ва сатҳи пасти нокомӣ аз дигар қарорҳо бартарӣ дорад.
▶ Тамоми пӯлоди пӯлод аз корхонаҳои бузурги пӯлоди ватанӣ бо сертификатҳои моддӣ иборат аст
▶ Санҷиши сахтӣ ва санҷиши такрории таркиб пеш аз гузоштани ҳар як партияи маводи баҳорӣ ба анбор гузаронида мешавад.
▶ Маводҳои кафшер ба металлҳои асосӣ мувофиқат мекунанд ва аз тахассуси расмиёти кафшерӣ мегузаранд
▶ Прошорҳо пас аз печонидани гармии вакуумӣ барои бартараф кардани фишори дохилӣ гузаронида мешаванд
▶ Ҳар як пружа ба таври инфиродӣ бо бори дигар санҷида мешавад ва хатҳои каҷи ҷойивазкунии сарборӣ сабт карда мешаванд
▶ Санҷиши пурраи инсулт пас аз васлкунии пурра гузаронида мешавад, то боварӣ ҳосил кунад, ки доимӣ ба стандартҳо мувофиқат мекунад
▶ Муолиҷаи зидди зангзании рӯи рӯи: тозакунии регрезӣ + праймери аз руҳ бойи эпокси + қабати болоӣ
Ҳар як Дастгирии доимии баҳорӣ барои қубур санҷишҳои зеринро пеш аз таҳвил бо ҳисоботҳои додашуда анҷом медиҳад:
▶ Тафтиши намуди зоҳирӣ ва андоза
▶ Санҷиши доимии сарбории пурра
▶ Санҷиши функсияи қулфкунии дастгоҳ
▶ Калибрченкунии нишондиҳандаи ҷойивазкунӣ
|
Мушкилот дар сайт |
Сабаби эҳтимолӣ |
Ҳалли |
|
Садои ғайримуқаррарӣ аз пуштибонӣ ҳангоми ҷойивазкунии қубур |
Фриксия байни ролик ва рельси роҳнамо |
Равғанро мунтазам молед |
|
Ҷойивазкунии воқеӣ бо тарҳ мувофиқат намекунад |
Инҳироф аз ҳисоби фишори қубур |
Сарборӣ дар сайт метавонад дар доираи ±10% дақиқ танзим карда шавад |
|
Аз ҳад зиёд фишурдани баҳор |
Интихоби нодуруст ё аз ҳад зиёд |
Борро аз нав ҳисоб кунед ва модели мувофиқро иваз кунед |
|
Дастгирии деформатсияи пойгоҳ |
Қувваи нокифояи таҳкурсии реша |
Таҳкурсиро мустаҳкам кунед ё майдони дастгирӣро зиёд кунед |
|
Коррозияи шадид |
Коррозияи шадиди муҳити зист |
Маводи пӯлоди зангногирро интихоб кунед ё қабати зидди зангзаниро илова кунед |
1. Машварати техникӣ: Дастаи фурӯшандаи касбӣ дар асоси параметрҳои лӯлаи шумо пешниҳодҳои интихобро пешниҳод мекунад
2.Тасдиқи схема: Мушаххасоти маҳсулот ва нархномаҳо, тасдиқи талаботи техникӣ ва вақти таҳвил
3. Истеҳсол ва истеҳсолот: Мувофиқи фармоишҳо истеҳсол кунед, фикру мулоҳизаҳо дар бораи пешрафти истеҳсолот, ки дар ҷараёни раванд мавҷуданд
Санҷиши 4.Фабрика: Санҷиши пурра бо гузоришҳои санҷишӣ ва шаҳодатномаҳои тахассусӣ замима карда мешавад
5.Логистика ва таҳвил: 7-15 рӯз расонидан барои моделҳои анъанавӣ, маҳсулоти фармоишӣ тибқи давраи мувофиқашуда расонида мешавад
6.Дастгирии пас аз фурӯш: Дастури насбро пешниҳод кунед, ба мушкилоти сифати маҳсулот дар давоми 24 соат посух диҳед
Yangzhou Tianshun Pipeline Technology ҳамеша ба фалсафаи тиҷоратии "сифати устувор, хидматрасонии касбӣ" риоя мекунад. Маҳсулоти мо дар лоиҳаҳои муҳандисӣ дар зиёда аз 40 кишвари ҷаҳон, аз ҷумла Иёлоти Муттаҳида, Британияи Кабир, Бразилия, Сингапур ва Африқои Ҷанубӣ устувор фаъолият мекунанд. Интихоби Дастгирии доимии баҳорӣ барои қубур маънои интихоби ҳалли боэътимоди дастгирии қубурро дорад, ки аз ҷониби амалияҳои муҳандисии ҷаҳонӣ тасдиқ шудааст.
