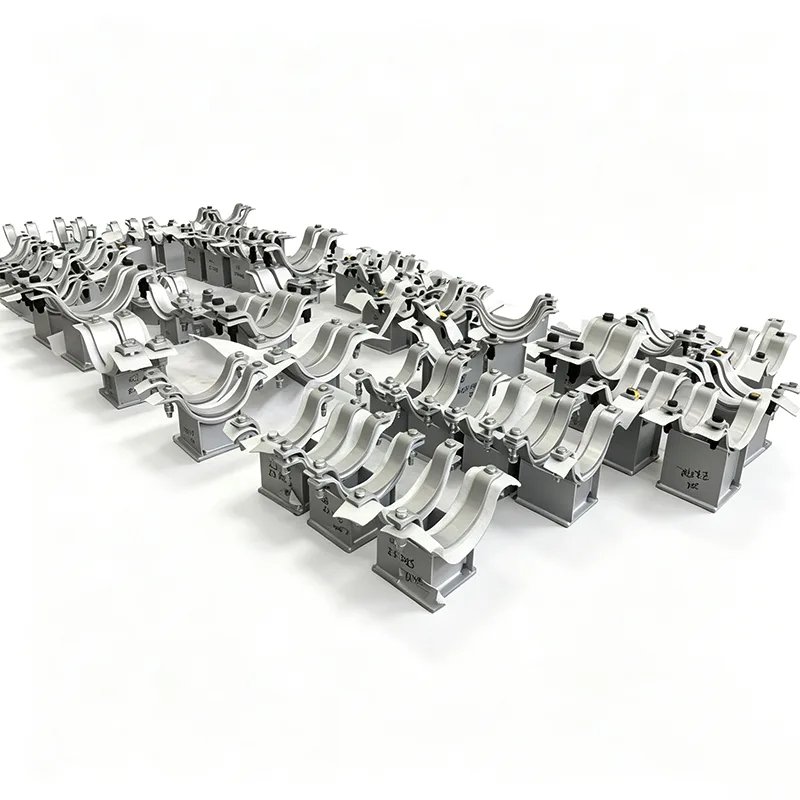

Дастгирии қубури дугонаи галванӣ барои чӯбҳои пӯлод

На ҳар як дастгирии қубур бояд хӯлаи экзотикӣ бошад. Дар аксари танзимоти саноатӣ - рафҳои қубурҳо, долонҳои коммуналӣ, стансияҳои компрессорӣ ё дегхонаҳои тиҷоратӣ фикр кунед - он чизе, ки ба шумо воқеан лозим аст, дастгирӣест, ки зуд ворид мешавад, борро бе лағжиш нигоҳ медорад ва пас аз ду фасли борон ба зангзанӣ оғоз намекунад. Ин маҳз ҳамон ҷойест, ки пуштибонии дугонаи галвании мо барои чӯбҳои пӯлод ишғол мекунад.

Мо ба сохтани ин такягоҳҳо пас аз шунидани борҳо аз пудратчиёни насб оғоз кардем, ки пармакунӣ ё кафшер дар пӯлоди сохтории мавҷуда онҳоро суст мекунад ва нуқтаҳои доғҳои зангзаниро ба вуҷуд меорад. Аз соли 2012 инҷониб мо тарҳро дар асоси саҳми мустақими саҳроӣ такмил додем ва ҳазорҳо ин воҳидҳоро ба лоиҳаҳо дар беш аз 45 кишвари ҷаҳон интиқол додем.

Чӣ ин дастгирӣ дар сайт фарқ мекунад

На кафшер, на пармакунӣ - насби воқеии тазиқи

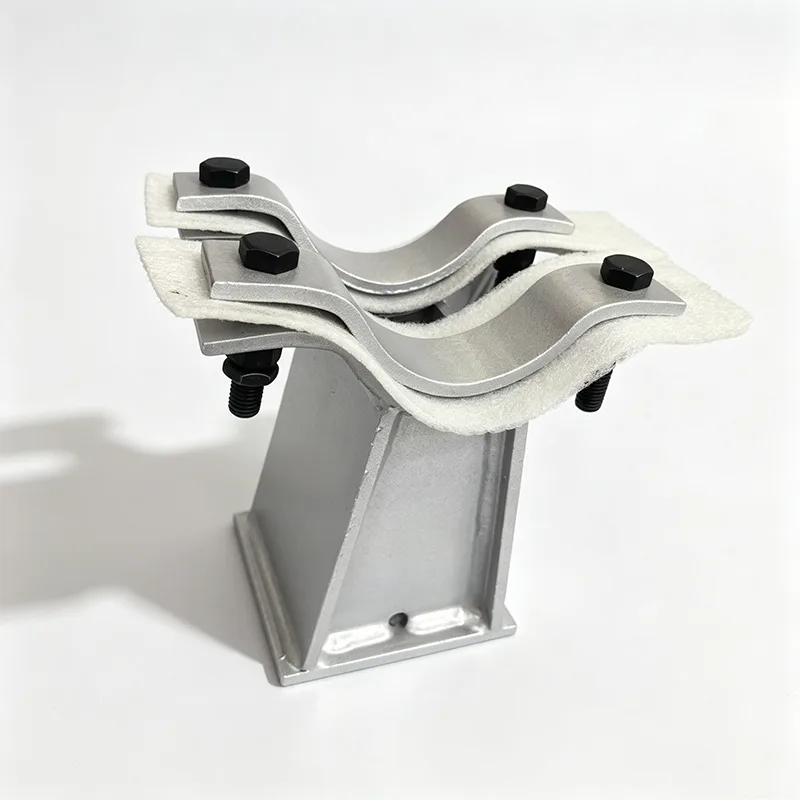

Дастгирии дугонаи қубури галванӣ барои чӯбҳои пӯлод барои пайваст кардани мустақим ба фланеци боло ё поёни I-чӯби I ё H-чӯб бо истифода аз механизми мустаҳками механикии мустаҳкам сохта шудааст. Одатан, ин як ҷуфт плитаҳои тазиқи пӯлоди карбонӣ бо болтҳои сахткардашуда ё сохтори зин ва U-болт, вобаста ба профили чӯбро дар бар мегирад. Андозааш ба васеъ ва ғафсии ҳалқаи чӯб мувофиқ аст, аз ин рӯ, вақте ки экипажи шумо онро зер мекунад, он зери бори гармӣ ё ларзиш иваз намешавад. Ягон кафшери саҳроӣ маънои вайрон кардани пӯшиши мавҷудаи чӯб ё зидди сӯхторро надорад ва ҳеҷ кори гарм имкон намедиҳад, ки корҳоро суст кунад.

Галванизатсияи воқеии гарм, на танҳо дорупошии руҳ

Ҳар як ҷузъ - зинҳои дугонаи қубур, плитаҳои тазиқи, устухонҳои пайвасткунанда ва тамоми сахтафзорҳо - аввал сохта шуда, баъд пурра дар ваннаи галванизатсияи гарм мувофиқи ISO 1461 ғӯтонда мешаванд. Барои қисмҳои стандартии мо (одатан 6 мм ва ғафстар), ин қабати миёнаи руҳро ғафсӣ мекунад, ки ғафсӣ аз 85 мкм ва ё бештар аз ҳама қабати металлии цинкро ташкил медиҳад. дар зери. Мо онро ранг намекунем ва мо ба ороишҳои электролизӣ такя намекунем, ки метавонанд дар зери моменти болт пошида шаванд. Пас аз галванизатсия, риштаҳо тоза карда мешаванд ва маҷмӯаҳо озмоиш карда мешаванд, то кафолат диҳад, ки кормандони сайт бо болт, ки ришта намезанад, мубориза намебаранд.

Конфигуратсияи дугонаи қубур, ки воқеан кор мекунад

Қисми "дугона" маънои онро дорад, ки як тазиқи чӯби пуштибонӣ ду зинҳои қубурҳои алоҳидаро, ки паҳлӯ ба паҳлӯ ё ҳамҷоя шудаанд, мебарад. Зирҳо барои мувофиқ кардани ду диаметри қубури шумо профилаксия карда мешаванд - масалан, аксар вақт андозаҳои гуногун барои хатҳои таъминот ва бозгашт - ва дар масофаи кофӣ барои изолятсия, ҳаракати васеъшавӣ ва дастрасии калид ҷойгир карда шудаанд. Мо радиуси зинро ба ҷои пахш кардани он коркард мекунем, ки ин сатҳи пайвастаи пурраи подшипникро медиҳад ва аз байзашавии маҳаллии қубури тунук-девор пешгирӣ мекунад. Дар он ҷое, ки ҳаракати гармидиҳӣ ташвишовар аст, мо метавонем ҷузъҳои лағжиш ё пӯшишҳои PTFE-ро ҳамҷоя кунем, ба монанди дастгириҳои васеъкунии мураккаби мо.

Ҳикояи мавод ва зангзанӣ

Мо сохтори ибтидоиро аз пӯлоди карбонии сохтории S235JR ё S275JR месозем (баробар ба ASTM A36 ё A572 Gr. 50), ки аз осиёбҳо сарчашма мегиранд, ки пайгирии пурраи EN 10204 3.1-ро таъмин мекунанд. Болтинг маъмулан пӯлоди карбонии дараҷаи 8.8 мебошад, ки инчунин галвании гарм карда шудааст ва дар риштаҳо муми ё пӯшиши зидди забт карданро пешгирӣ мекунад, то дар вақти момент ҷилавгирӣ кунад.

Як нуктае, ки аз мо аксар вақт мепурсанд: оё галванизатсия дар корхонаи кимиёвӣ ё дар наздикии соҳил зинда мемонад? Рӯйпӯшҳои галвании гарм дар бисёр муҳитҳои атмосферӣ, ҳатто дар муҳити саноатӣ, ки ба таври мӯътадил хашмгинанд, мӯҳлати хидматрасонии 30-50 сол доранд. Мо метавонем шаҳодатномаи вазн ва андозагирии ғафсии руҳиро аз ченаки магнитии дохилии худ барои ҳар як партия пешниҳод кунем. Агар муҳити шумо хашмгинтар бошад, мо метавонем тавсия диҳем, ки зинҳои аз пӯлоди зангногир такмил дода шаванд - аммо ҳақиқати ростқавл аз таҷрибаи лоиҳаи мо ин аст, ки барои аксари қубурҳои коммуналӣ дар пӯлоди сохторӣ галванӣ интихоби дурусти техникӣ ва аз ҳама камхарҷ аст.

Дастгирии сарборӣ ва муҳандисӣ

Гарчанде ки дастгирии дугонаи қубур оддӣ ба назар мерасад, бори якҷоя дар тазиқи чӯб метавонад назаррас бошад. Мо ҳар як маҷлисро барои:

Вазни мурдаи амудии ҳарду қубур, пур аз об ё маҳсулот

Такмили паҳлӯӣ аз тавсеаи гармӣ, шамол ё ларзиши сӯзишвории хурд

Муқовимати лағжиши тазиқи дар асоси сарбории пешакии болт ва коэффисиенти соиш

Стресси хамшавӣ дар чӯбҳои зин ва каҷшавии ҳалқаи маҳаллӣ дар чӯб

Агрегатҳои стандартӣ барои бори амудӣ аз 2 кН то 60 кН барои як зинҳои қубур ҳисоб карда мешаванд, ки иқтидорҳои калонтар аз рӯи фармоишҳои тарроҳӣ имконпазиранд. Вақте ки шумо ба мо маълумоти фишори қубурҳои худро ирсол мекунед, мо ҷадвали рейтинги сарборӣ ё варақаи ҳисобкунии мушаххаси лоиҳаро пешниҳод мекунем.

Барномаҳое, ки дар он ин дастгирӣ нигоҳдории худро ба даст меоранд

Мо мебинем, ки ин дастгириҳои дугонаи галванӣ ба инҳо дохил мешаванд:

Стеллажҳои қубурҳои болои замин дар корхонаҳои кимиёвӣ ва коркарди нафт, ки дар онҳо садҳо такяҳои якхела ба чӯб насб карда мешаванд ва суръати насб мустақиман ба ҷадвали лоиҳа таъсир мерасонад

Қубурҳои нерӯгоҳи барқии BOP (баланси нерӯгоҳ) - CW, оби оташ, ҳавои асбобҳо ва дигар хатҳои коммуналӣ, ки аз пӯлоди сохторӣ мегузаранд

Системаҳои бузурги тиҷоратии HVAC, ки дар он галванизатсияи гарм намуди зоҳирии тоза ва саноатиро таъмин мекунад, ки аксар вақт барои утоқҳои механикии рӯшноӣ пешбинӣ шудааст.

Нерӯгоҳҳои коркарди об ва обҳои партов, ҳам дар дохили бино ва ҳам дар берун, ки дар он як пуштибони галванӣ намӣ ва дуди кимиёвиро нисбат ба дастгоҳи рангкардашуда беҳтар идора мекунад.

Чӣ тавр мо боварӣ ҳосил мекунем, ки ҳар як лот дуруст аст

Раванди мағозаи мо дар бар мегирад:

Санҷиши пеш аз галванизатсияи ҳамаи қисмҳои сохташуда барои сифати кафшер ва дақиқии андоза

Галванизатсияи гарм дар иншооти сертификатсияшуда бо химияи ванна ва вақти таъмид дар як лот назорат карда мешавад

Санҷиши пас аз галванизатсия: санҷиши визуалӣ барои якхела, мавҷуд набудани доғҳои бараҳна ё дохилшавии аз ҳад зиёди ғафс; ғафсии руҳ бо ченаки рақамии калибршуда дар нуқтаҳои сершумор дар як қисм чен карда мешавад

Ҷамъоварии озмоишии намуна аз ҳар як партия барои тасдиқи мувофиқати болт ва ҳамоҳангии зин

Бастабандӣ бо ҷудокунии муҳофизатӣ барои пешгирӣ кардани сӯзиши руҳ дар вақти интиқол

Ҳама сабтҳои QC тартиб дода мешаванд ва бо интиқол, инчунин сертификатҳои моддӣ ва эъломияи мутобиқат таъмин карда мешаванд.

Мутобиқсозӣ таҷрибаи стандартӣ аст

Дар таҷрибаи мо, хеле кам дастгириҳои дугонаи қубур "аз раф" фармоиш дода мешаванд. Барои тоза кардани изолятсияи мавҷуда ба шумо як тазиқи, ки ба ғафсии ҳалқаи чӯберо, ки мо захира накардаем, мувофиқат ё як зин дар 6 дюйм ва дигаре дар 2" ё баландии васеъ лозим аст. Дастаи мо одат кардааст, ки эскизи андозагир ё ҷадвали чӯб ва қубурро гирифта, дар тӯли рӯзҳо онро ба як қисми сохта табдил диҳад. Баррасии муҳандисӣ ва коркарди расмкашӣ одатан барои конфигуратсияи нав 2-3 рӯзи корӣ мегирад.

Саволҳои зиёд такрормешуда

1. Оё галванизатсия бо гармии гарм ё электроплизшуда ва ғафсии рӯйпӯш чӣ қадар аст?

Мо танҳо галванизатсияи гармро мувофиқи стандарти ISO 1461 истифода мебарем. Пас аз истеҳсол, тамоми маҷмӯа дар руҳи гудохта ғӯтонда мешавад ва қабати хӯлаи оҳану руҳро, ки бо руҳ пок пӯшонида шудааст, ташкил медиҳад. Барои ғафсии моддии стандартии мо (≥6 мм), шумо метавонед ғафсии миёнаи рӯйпӯшро 85 мкм ё бештар аз он интизор шавед. Ин як раванди куллан аз электропластика фарқ мекунад, ки қабати тунук ва сирф косметикӣ мегузорад, ки муқовимат ба зангзании хеле камтарро пешкаш мекунад. Мо ғафсии рӯйпӯшро дар якчанд нуқтаҳо дар ҳар як партия чен мекунем ва арзишҳоро дар гузориши санҷиш сабт мекунем.

2. Чӣ тавр шумо боварӣ ҳосил мекунед, ки тазиқи чӯб дар зери сарборӣ ё ларзиш лағжида намешавад?

Тазиқи он тавре тарҳрезӣ шудааст, ки моменти мушаххас дар болтҳои муқарраршуда як қувваи пешгӯишавандаи исканҷаро ба вуҷуд меорад, ки мо онро бо истифода аз коэффисиенти фриксияи консервативӣ ба муқовимати лағжиш табдил медиҳем (одатан 0,3 барои пӯлоди галванӣ дар пӯлод). Ҷадвалҳои сарбории мо арзиши моменти заруриро барои ноил шудан ба иқтидори номиналӣ муайян мекунанд ва мо муқовимати лағжиши тазиқиро тавассути санҷиши сарбории ҷисмонӣ дар қисмҳои воқеии чӯбро тафтиш мекунем. Барои барномаҳои муҳим, мо метавонем диаграммаҳои моменти моментро пешниҳод кунем ва такрори давра ба давра ҳамчун як қисми нигоҳдории мунтазам тавсия диҳем.

3. Кадом намуди чӯбҳои пӯлодӣ метавонад ин дастгирӣ мувофиқ бошад?

Тарҳрезии тазиқи стандартии мо қисмҳои аврупоии IPE, HEA, HEB ва шаклҳои амрикоии васеъ (W) ва S-ро ҷойгир мекунад. Мо маҷмӯаҳои тазиқиро барои паҳнои ҳалқаҳо аз тақрибан аз 100 мм то 300 мм ва ғафсӣ то 30 мм захира мекунем. Берун аз ин диапазон, мо плитаҳои тазиқи фармоишӣ истеҳсол мекунем - танҳо ба мо нишонаи қисмати чӯбро фиристед ва мо тазиқи онро дар давоми 2-3 рӯзи корӣ тарҳрезӣ мекунем.

4. Оё ду қубур диаметрҳои гуногун дошта метавонанд ва фосила чӣ гуна муайян карда мешавад?

Комилан. Мо ҳар як зинро барои мувофиқ кардани қубури мушаххаси берунии он коркард мекунем, аз ин рӯ хати коркарди 6 дюйм ва хати ҳавоии 2 дюйм метавонад як дастгириро мубодила кунад. Фосилаи марказ ба марказ дар асоси андозаҳои пешниҳодкардаи шумо тарҳрезӣ шудааст, ки барои изолятсия, тавсеаи гармидиҳӣ ва дастрасии болт имкон медиҳад. Агар шумо дар бораи фосила боварӣ надошта бошед, муҳандисони мо бар асоси мушаххасоти қубуре, ки шумо пешниҳод мекунед, ҳадди ақали тозакуниро пешниҳод мекунанд.

5. Оё часпонидани чӯб ба ранг ё зидди сӯхтор зарар мерасонад?

Тазиқи ба таври маҳаллӣ фишори баланди тамосро ба амал меорад, аммо сарборӣ дар майдони пурраи тамоси лавҳаи тазиқ паҳн мешавад. Мо одатан тавсия медиҳем, ки қабати чӯбро пеш аз насб пурра табобат кунем. Ҷойгиршавии ночизи рангҳои нарм имконпазир аст, аммо тамомияти сохтории чӯбро халалдор намекунад. Барои зидди сӯхтор, тазиқ барои ҷойгир кардани мустақим дар фланеци пӯлод пешбинӣ шудааст, аз ин рӯ ҳама гуна маводи сӯхторноустувор бояд дар атрофи минтақаи тазиқ қатъ карда шаванд ё канда шаванд - қайдҳои расмии мо инро равшан нишон медиҳанд.

6. Оё шумо ҳисобҳои рейтинги сарбориро пешниҳод мекунед ё танҳо иқтидори каталог?

Мо ҳардуро карда метавонем. Каталоги стандартии мо рейтингҳои консервативиро барои андозаи умумӣ ва таркиби қубурҳо медиҳад. Барои конфигуратсияҳои мушаххаси лоиҳа, мо муқовимат ба лағжиши тазиқи, шиддати болт, фишори каҷ кардани зин ва каҷкунии маҳаллии чӯбро тафтиш мекунем. Варақаи ҳисоб як қисми ҳуҷҷатҳои пешниҳодшуда мебошад, ки мо одатан ба EPCs ва муҳандисони машваратӣ пешниҳод мекунем.

Қайдҳои амалӣ аз саҳро

Мо дар тӯли солҳо фаҳмидем, ки дар рафҳои қубурҳои калон фарқи байни насби ҳамвор ва ғазабовар аксар вақт ба танзими тазиқи вобаста аст. Ин аст, ки чароғакҳои чӯбии мо сохтори болти асирро дар бар мегиранд - вақте ки монтажчии шумо дар болои сар кор мекунад, чизе аз чӯб намеафтад. Ин як ҷузъиёти хурд аст, аммо вақте ки шумо онро ба 500 дастгирӣ зарб кунед, он пули ҳақиқӣ дар меҳнати сарфашуда мегардад. Ин як намуди фикру мулоҳизаест, ки мо ба маҳсулот бармегардем.

Агар шумо қисмати чӯб, ду андозаи қубур ва бор дошта бошед, мо метавонем дар давоми 24 соат иқтибос ва нақшаи консепсияро барои шумо омода созем. Шумо инчунин метавонед ба корхонаи Янчжоуи мо боздид кунед ва сифати галванизатсия ва раванди васлкуниро бевосита бубинед - мо фаҳмидем, ки вақте муҳандис ғафсии рӯйпӯш ва мувофиқати мувофиқро мебинад, тасмим осон мешавад.
