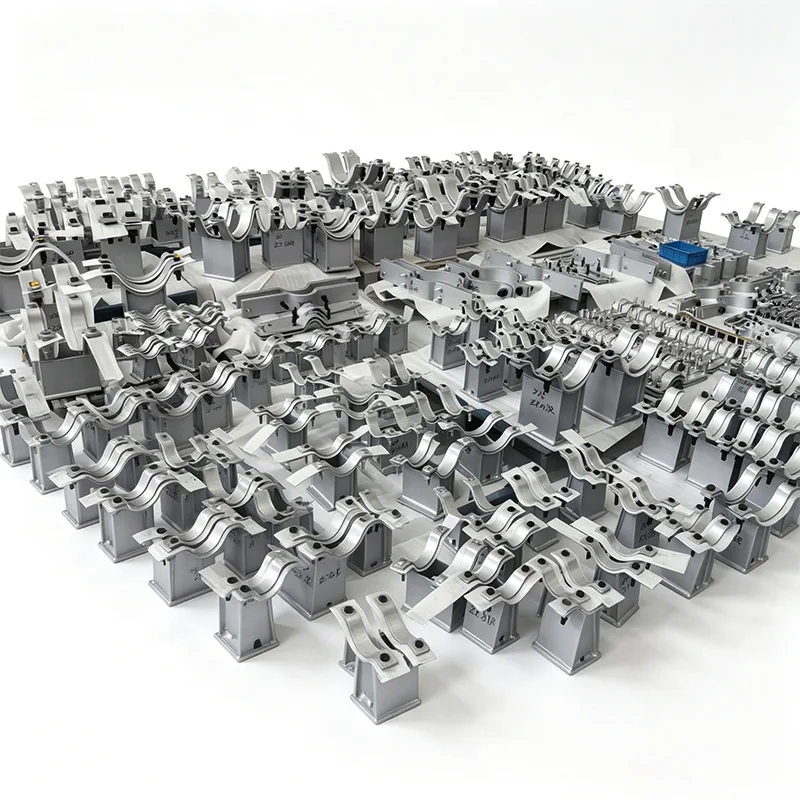

Дастгирии қубурҳои аз пӯлоди зангногир Stanchion

Вақте ки пуштибони қубур бояд дар як корхонаи наздисоҳилӣ нишинад, бо шустани кимиёвии хашмгин мубориза барад ё дар тӯли даҳсолаҳо дар дохили хати коркарди хушкида нигоҳдорӣ кунад, интихоби мавод ҳама чиз аст. Дар Янчжоу Тяншун, мо аз соли 2012 инҷониб системаҳои пуштибонии қубурҳоро тарроҳӣ ва таҳвил медиҳем ва Дастгоҳҳои қубурҳои аз пӯлоди зангногир аз пӯлоди зангногир маҳз барои ҳамин ҳолатҳо сохта шудаанд - дар он ҷо пӯлоди карбон стандартӣ нигоҳ дошта намешавад.

Ҳар як такягоҳи тахтаи аз пӯлоди зангногир, ки мо мефиристем, аксуламали мустақими 14 соли пудратчиёни EPC, муҳандисони нигоҳдорӣ ва соҳибони лоиҳаро дар саросари 45+ кишвар инъикос мекунад. Мо фаҳмидем, ки чӣ кор мекунад, чӣ барвақт ноком мешавад ва чӣ гуна бояд нуқтаҳои нокомии умумиро хеле пеш аз он ки дастгирӣ ба қубури шумо ламс кунад, муҳандисӣ кунем.

Он чизеро, ки шумо бо як зинаи stanchion аз пӯлоди зангногир Tianshun ба даст меоред

Беайбии моддӣ, ки шумо метавонед пайгирӣ кунед

Мо ҷасадҳои зин ва ҷузъҳои устухонро аз 304 (UNS S30400) ё 316L (UNS S31603) аз пӯлоди зангногир ва захираи барҳо коркард мекунем - на эквивалентҳои рехташуда. Ҳар як гармии мавод бо шаҳодатномаи озмоишии EN 10204 3.1 осиёб меояд ва мо пайгирии пурраро аз гирифтани ашёи хом тавассути санҷиши ниҳоӣ нигоҳ медорем. Барои лоиҳаҳое, ки муқовимати мукаммали чуқуриро талаб мекунанд, дуплекси 2205 ё синфҳои супер-устенитӣ тибқи дархост дастрасанд.

Шакли муҳандисӣ, на танҳо табақи хамида

Радиуси зин ба таври дақиқ коркард шудааст, то ба диаметри воқеии берунии қубури шумо мувофиқат кунад, одатан аз 1 "НБ то 48" НБ ва калонтар. Ин боркунии нуқтаҳоро, ки метавонад бо дастгириҳои умумӣ V-шакл рух диҳад, нест мекунад. Дар хатҳои гарм, мо аксар вақт паҳнои зинро васеъ мекунем ва плитаҳои слайдҳои пасти PTFE ё графитро мустақиман ба тарҳ дохил мекунем - аз ин рӯ, дастгирӣ бо ҳаракати гармии қубури шумо кор мекунад, на бар зидди он.

Тарҳрезии стенчӣ, ки насбро пешгӯӣ мекунад

Худи пойгоҳ - пости амудие, ки зинро ба пӯлоди сохторӣ мепайвандад - дар конфигуратсияҳои баландии собит ё танзимшаванда дастрас аст. Пойгоҳҳои собит маъмулан як истеҳсоли ягонаи кафшершудаи канали аз пӯлоди зангногир, чӯби H ё қубур бо кафшери пурраи воридшаванда дар пойгоҳи зин мебошанд. Тарҳҳои танзимшаванда як пояи ришта ва сохтори гайкаро дар бар мегиранд, ки имкон медиҳанд, ки ҳангоми ҳамоҳангсозии гарм бидуни буридан ё кафшер ба таври дақиқ баландшавӣ муқаррар карда шавад.

Ҳама кафшерҳои борбардор аз ҷониби кафшергарони сертификатсияшуда мувофиқи расмиёти мувофиқи Бахши ASME IX бо харитаҳои кафшер ва NDE (PT ё RT) дар ҳолати зарурӣ дастрас карда мешаванд. Марҳилаи рӯизаминӣ пас аз кафшер стандартӣ бодиринг ва пассив карда мешавад, то муқовимати пурра ба зангзаниро барқарор кунад.

Чӣ тавр коркарди борҳо

Мо на танҳо фикр мекунем, ки "загногир қавӣ аст". Муҳандисони дохилии мо ҳар як василаи пойгоҳро барои омезиши вазни амудии амудӣ, фишори васеъшавии гармӣ, борҳои баъзан шамол ё сейсмикӣ ва ҳама гуна баландшавӣ, ки ҳангоми тағирёбии самт рух медиҳанд, тафтиш мекунанд. Агар лоиҳаи шумо дорои рамзҳои мушаххаси тарроҳӣ бошад (ASME B31.1, B31.3, EN 13480 ва ғайра), мо метавонем таҳлили мувофиқи стресс ва маълумотро пешниҳод кунем. Мо дастгирӣҳоеро фиристодаем, ки барои бори амудӣ аз чандсад Нютон то зиёда аз 300 кН пешбинӣ шудаанд.

Дар куҷо шумо ин дастгирӣҳоро дар хидмат мебинед

Дар тӯли солҳо, пуштибони қубурҳои аз пӯлоди зангногир мо ба ҷойҳое рафтанд, ки нокомӣ имконнопазир аст:

Терминалҳои дубора гази LNG - зинҳои 316L дар муҳити баҳрии кушод бо пошидани намак пайваста.

Халқаҳои фармасевтии WFI (об барои сӯзандору) - 304 аз зангногир бо бастаҳои пурраи ҳуҷҷатҳо ва имконоти анҷомдиҳии электрополишшуда.

Растаниҳои равғанӣ ва нӯшокиҳои ошомиданӣ - дастгирӣҳое, ки бо профилҳои гигиенӣ, рахҳои ҳадди аққал ва дар ҳолати зарурӣ маводи фишурдаи мувофиқи FDA тарҳрезӣ шудаанд.

Коркарди кимиёвӣ ва нигоҳдории каустикӣ - навъҳои махсус интихобшуда барои муқовимат ба крекинг ба зангзании хлорид.

Сарпӯшҳои болоии платформаи оффшорӣ - пойгоҳҳои танзимшаванда, ки имкон медиҳанд, ки пас аз ҷойгиркунии сохторӣ дубора ҳамоҳанг созанд, ҳама дар 316L бо санҷиши пурраи тарафи сеюм.

Чӣ тавр мо боварӣ ҳосил мекунем, ки сифат воқеӣ аст

Ҳар як маҷмӯаи зинаҳои поя пеш аз баровардан аз лабораторияи озмоишии дохилии мо мегузарад:

Санҷиши андозагирӣ аз рӯи нақшаҳои мувофиқашуда

PMI (идентификатсияи маводи мусбат) барои тасдиқи синф дар қисмҳои зангногир

Санҷиши воридшавии ранг ё рентгенӣ дар кафшерҳои муҳим (бо назардошти мушаххасоти муштарӣ)

Санҷишро аз рӯи дархост барои тарҳҳои нав ё ба таври ҷиддӣ фармоишӣ бор кунед

Корхонаи мо ISO 9001: 2015 сертификатсия шудааст ва мо одат кардаем, ки ҳангоми санҷиши истеҳсолӣ ва ниҳоӣ бо нозирони тарафи сеюм аз SGS, Bureau Veritas, TÜV ва намояндагони мизоҷон кор кунем.

Мутобиқсозӣ муқаррарӣ аст, на пардохти иловагӣ

Теъдоди ками лоиҳаҳо ба “каталог” зинаҳои чӯбини аз пӯлоди зангногир ниёз доранд. Аксарият ислоҳотро талаб мекунанд - андозаҳои гуногуни лавҳаи пойгоҳ, шакли мушаххаси сӯрохи болт, баландии васеъ барои тоза кардани изолятсия, кунҷи махсуси печонидани зин, роҳнамоҳои ҳамгирошуда ё тазиқи нигоҳдорӣ. Хуб аст. Мо ҷараёни кории истеҳсолии худро дар асоси фармоишҳои фармоишии муҳандисии хурд сохтаем. Варақаи маълумоти қубури худ, баландии пӯлоди сохтории худ ё эскизи оддиро ба мо фиристед ва муҳандисони мо нақшаи пешниҳодро дар давоми 2-3 рӯзи корӣ бармегардонанд.

Барои лоиҳаҳое, ки талаботҳои такрории қубурро доранд, мо метавонем ҷадвали пурраи дастгирӣро пешакӣ таҳия кунем, имкониятҳои оптимизатсияро муайян кунем ва арзиши умумии насбшударо бидуни осеб ба риояи код кам кунем.

Эзоҳ дар бораи эътимоднокӣ

Аксарияти фармоишҳои дастгирии қубурҳои аз пӯлоди зангногир мо аз муштариёне гирифта мешаванд, ки аллакай аз мо пуштибони пӯлоди карбон насб кардаанд ва махсусан барои навсозии зангногир баргаштаанд. Вақте ки шумо як қубур доред, ки "ҳамаи ҷузъҳои пуштибони таршуда ва беруна ба зангзанӣ тобовар бошанд", мо мефаҳмем, ки зинҳои устухон як қисми система аст - на аз паси андеша. Мо онро ҳамин тавр месозем, онро ҳамин тавр тафтиш мекунем ва ҳамин тавр ҳуҷҷатгузорӣ мекунем.

Ба иқтибос ё баррасии фаврии техникӣ лозим аст?

Бо дастаи муҳандисии мо дар [почтаи электронӣ / телефон] бо андозаи қубур, баландии зарурӣ ва шароити сарборӣ тамос гиред. Шумо одатан дар давоми камтар аз 24 соат барои дархостҳои стандартӣ як пешниҳоди мукаммал хоҳед дошт. Мо инчунин хурсандем, ки як сафари корхонаро дар Янчжоу ташкил кунем - дидани он, ки чӣ гуна зинҳои зангногир аз табақ то васлаки ниҳоӣ мегузаранд, беҳтарин роҳи фаҳмидани фарқияти назорати воқеии истеҳсолот мебошад.

Саволҳои зиёд такрормешуда

1. Шумо кадом навъҳои пӯлоди зангногирро барои зинҳои stanchion пешниҳод мекунед ва ман аз куҷо медонам, ки ман дар ҳақиқат 316L мегирам?

Захираи стандартии мо 304 (UNS S30400) ва 316L (UNS S31603) табақ ва барро дар бар мегирад. Барои муҳитҳои хлориди вазнин ё оффшорӣ, мо 316L-ро аз сабаби таркиби молибденаш, ки муқовимати чуқуриро хеле беҳтар мекунад, тавсия медиҳем. Ҳар як гармии маводе, ки мо мегирем, бо шаҳодатномаи санҷиши EN 10204 3.1 осиёб меояд ва пеш аз оғози буридан ё кафшер лабораторияи дохилии мо PMI (Идентификатсияи маводи мусбӣ) -ро бо истифода аз XRF-и дастӣ дар навъҳои зангногир анҷом медиҳад. Шумо нусхаи ин гузориши PMI-ро дар бастаи ҳуҷҷатҳои ниҳоии худ хоҳед гирифт - ҳеҷ гуна тахмин ва на "ба ман бовар кунед".

2. Оё шумо метавонед як зин барои мувофиқ кардани қубури ғайристандартии OD ё ғафсии изолятсия истеҳсол кунед?

Бале, ин барои мо муқаррарӣ аст. Шумо диаметри воқеии берунии қубурро пешниҳод мекунед (ва OD изолятсия, агар зин дар қубури изолятсияшуда нишаста бошад) ва мо радиуси зинро барои мувофиқ кардани он андозаи дақиқ коркард мекунем. Ин табақи хамидае нест, ки "наздик менамояд" - сатҳи тамос ба радиуси муайяншуда, одатан бо кунҷи парпечшуда аз 120 ° то 180 ° вобаста ба сарборӣ ва талаботи маҳдудкунии паҳлӯӣ фреза карда мешавад. Мо инчунин метавонем баландии зинро барои тоза кардани изолятсия ва рӯйпӯш бидуни буридани саҳро дароз кунем.

3. Оё шумо баҳодиҳии сарборӣ ва ҳисобҳои стрессро барои васлҳои станчиони фармоишӣ пешниҳод мекунед?

Комилан. Гурӯҳи муҳандисии мо мунтазам сарбории амудӣ, фишори уфуқӣ ва санҷишҳои якҷояи стрессро мувофиқи ASME B31.1, B31.3 ё рамзи интихобкардаи лоиҳаи шумо анҷом медиҳад. Мо варақаи ҳисобро пешниҳод менамоем, ки дар он санҷиши пошхӯрии сутуни устухон, фишори тахтаи поя, қувваи кафшер ва шиддат/буридани болт дар мавриди мувофиқ нишон дода мешавад. Агар лоиҳаи шумо санҷиши мустақилро талаб кунад, мо дар кор бо муҳандиси тарафи сеюми таъинкардаи шумо ягон мушкилие надорем.

4. Кадом стандартҳои кафшер ва санҷишро шумо барои дастгириҳои аз пӯлоди зангногир риоя мекунед?

Ҳама кафшерҳои борбардор дар зинҳои сутунҳои зангногир аз ҷониби кафшергарони соҳибихтисос тибқи WPS мувофиқи Бахши ASME IX иҷро карда мешаванд. Пайванди маъмулии байни зин ва пойгоҳ кафшери чуқури пурра воридшаванда мебошад, ки дар ангушти по ҳамвор аст. Вобаста аз мушаххасоти шумо, мо дар кафшерҳои муҳими ранг (PT) ё рентгенография (RT) анҷом медиҳем. Пас аз кафшер, ҳар як маҷмӯаи зангногир бодиринг ва пассив карда мешавад, то ранги гармиро нест кунад ва қабати оксиди хромро барқарор кунад. Шумо фарқиятро мебинед: сатҳи якранг ва нуқраранг бо ранги кабуд дар атрофи минтақаи кафшер.

5. Оё ман метавонам тахтаи баландии танзимшавандаро гирам ва танзими баландӣ то чӣ андоза дақиқ аст?

Бале, мо пойгоҳҳои танзимшавандаи риштаро бо сохтори чормағзи қулф пешниҳод менамоем, ки маъмулан дар ҷое истифода мешаванд, ки ҳангоми ҳамоҳангсозии гарм танзими дақиқи баландшавӣ лозим аст ё дар он ҷое, ки баландии пӯлоди сохторӣ метавонад фарқ кунад. Диапазони муқаррарии танзим ±25 мм аст ва риштаи хуб имкон медиҳад, ки дақиқии амудии 1-2 мм. Пас аз гузоштан, гайкаи қуфл мустаҳкам карда мешавад ва кафшер карда мешавад, то ҳаракат дар вақти кор пешгирӣ карда шавад. Роҳи пурраи боркунӣ механикӣ аст (буридани ришта) ва мо андозаи пояро мувофиқи он меандозем - барои интиқоли бор ба кафшери часпак такя намекунем.

6. Оё такяҳои аз пӯлоди зангногир барои муҳити гигиенӣ ё шустани шумо (хӯрокворӣ, дорусозӣ) мувофиқанд?

Бале, ва мо барои ин барномаҳо дастаҳои зиёдеро таҳвил додем. Барои талаботи гигиенӣ, мо ба қадри имкон сатҳи уфуқии ҳамвор ва тарқишҳоро нест мекунем ва васлкуниро то ҳадди ақал Ra 0,8 мкм (32 мкм) ноҳамвории рӯизаминӣ анҷом медиҳем ё агар нишон дода шуда бошад, электрополиш карда мешавад. Мо инчунин пайвастагиҳои зидди мусодираи мувофиқи FDA-ро дар риштаҳо истифода мебарем ва аз ифлосшавии ферритикӣ бо нигоҳ доштани тамоми асбобҳо ва сатҳи кории ба зангногир ҷудошуда пешгирӣ мекунем. Маҷмӯи ҳуҷҷатҳо метавонад гузоришҳои ноҳамворӣ ва шаҳодатномаҳои тозакунии муфассалро дар бар гирад.

7. Бо фармоиши худ ман кадом ҳуҷҷатҳоро мегирам?

Интиқоли стандартӣ иборат аст аз:

Ҳисоботи пурраи санҷиши андозагирӣ, ки андозаҳои воқеӣ ва расмиро нишон медиҳад

TS EN 10204 3.1 Шаҳодатномаҳои моддӣ барои ҳама қисмҳои зангногир

Ҳисоботи PMI (барои санҷиши хӯла)

Харитаи кафшер ва ҳисоботҳои NDE (PT/RT мувофиқи мувофиқ)

Шаҳодатномаи пошидан ва пассиватсия

Эъломияи мутобиқат ва варақаи бастабандӣ бо рақамҳои гармӣ

Мо инчунин метавонем китобҳои маълумотеро, ки ба формати мушаххаси лоиҳаи шумо тартиб дода шудаанд, пешниҳод кунем. Тақрибан 80% фармоишҳои дастгирии зангногир мо ҳоло ҳадди аққал як MDR (Сабти маълумотҳои истеҳсолкунанда) -ро дар бар мегиранд.

8. Вақти воқеии ӯҳдадори барои як партияи зинаҳои stanchion аз пӯлоди зангногир фармоишӣ чист?

Барои миқдори аз 5 то 50 дона бо андозаҳои фармоишӣ ва маводи стандартии 304/316L, вақти маъмулии мо аз 20-30 рӯзи корӣ аз тасдиқи расм аст. Фармоишҳои калонтар ё онҳое, ки аз пӯлоди зангногир дуплекс талаб мекунанд, метавонанд то 35-45 рӯз дароз карда шаванд. Агар шумо дар ҷадвали муҳим қарор дошта бошед, мо метавонем дар бораи суръатбахшӣ муҳокима кунем - аксар вақт мо метавонем тавассути захира кардани мавод ва иваз кардани бастҳо 5-7 рӯзи корӣ кӯтоҳ кунем, аммо мо ҳамеша дар бораи он чизе ки имконпазир аст, бидуни осеб ба сифати кафшер ё қадамҳои санҷиш шаффоф хоҳем буд.
