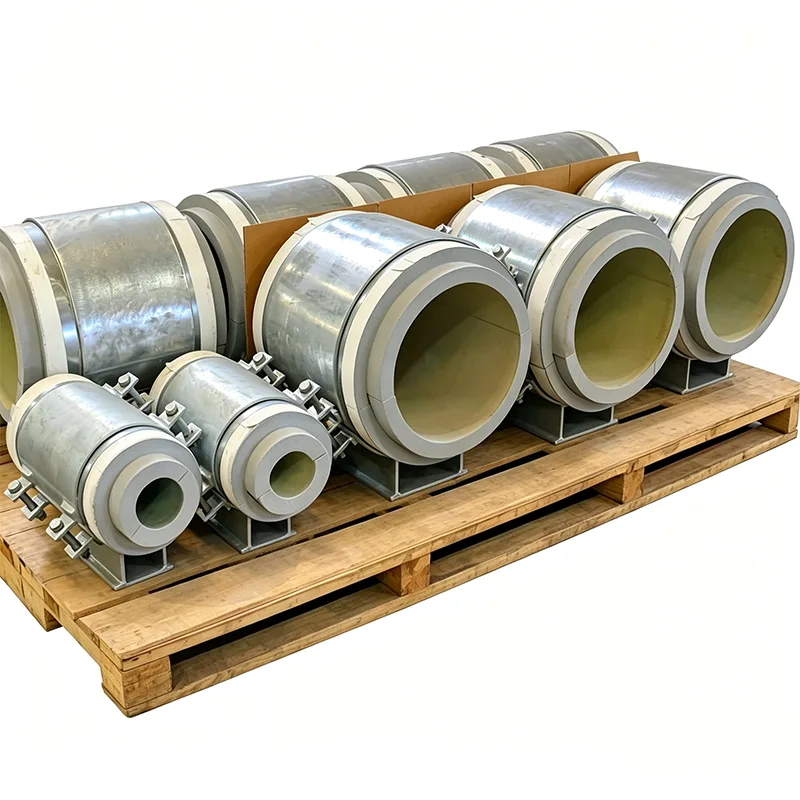

Дастгирии қубур барои хидмати криогенӣ

Дар системаҳои қубурҳои криогенӣ, ҳатто як хатои хурд дар тарҳрезии дастгирӣ метавонад боиси шикастани шикаста, гармии аз ҳад зиёд ё бори хатарнок ба таҷҳизоти пайвастшуда гардад. Дар Янчжоу Тяншун, мо аз соли 2012 инҷониб пуштибони қубурҳои муҳандисии қатораҳои моеъгардонии LNG, терминалҳои нигоҳдории этилен ва агрегатҳои ҷудокунии ҳаворо меомӯзем. Мо дарк мекунем, ки дастгирӣ дар ин хидмат на танҳо як порчаи пӯлод нест, балки як маҷмааи бодиққат ҳисобшудаест, ки бояд коҳиши сардро идора кунад, якпорчагии изолятсияро нигоҳ дорад ва барои мустаҳкам нигоҳ дошта шавад.

Интихоби мавод, ки бехатариро дар ҷои аввал мегузорад

Ҳама Дастгирии қубурҳои мо барои хидмати криогенӣ аз маводҳое сохта шудаанд, ки дар ҳарорати пасттарини корӣ сахтиро нигоҳ медоранд. Барои роҳи бори металлӣ, мо маъмулан болтинги ASTM A320 L7, пӯлоди зангногир 304L ё 316L барои бадани тазиқи ва пӯлоди карбонии ҳарорати пастро (A350 LF2) истифода мебарем, ки шароити тарроҳӣ иҷозат медиҳад. Ҳар як гармии мавод дар ҳарорати ҳадди ақали тарҳрезӣ аз таъсири таъсир санҷида мешавад - Арзишҳои Charpy V-notch ҳамчун стандарт дар бастаи ҳуҷҷатҳои шумо пешниҳод карда мешаванд, на танҳо бо дархост.

Барои коҳишёбии сард ва тағирёбии сарборӣ тарҳрезӣ шудааст

Вақте ки қубури 30-метрии LNG аз муҳити атроф то -162°С сард мешавад, он метавонад зиёда аз 50 мм танг шавад. Маҷмӯаҳои пуштибонии мо танзим карда шудаанд, ки ин ҳаракатро бидуни фишори дуюмдараҷа фароҳам оваранд. Мо пешниҳод мекунем:

Лавҳаҳои слайдҳои криогенӣ бо рӯйпӯшҳои PTFE ё графит пошидашуда, ки ба блоки изолятсияи борбардор пайваст карда шудаанд, ки интиқоли сардро ба пӯлоди дастгирӣ пешгирӣ мекунанд.

Пойафзолҳои хунуки пешакӣ муқарраршуда, ки контрактсияи гармиро ҷуброн мекунанд ва тахминҳоро ҳангоми насб бартараф мекунанд.

Дастгирии пружинаи доимӣ барои нигоҳ доштани тағирёбии сарбории наздик ба сифр дар тамоми диапазони ҳаракати хунук танзим карда шудааст, ки аз изофабори сопло дар насосҳои криогенӣ ва компрессорҳо пешгирӣ мекунад.

Интегратсияи изолятсия, ки ях ва конденсатро пешгирӣ мекунад

Монеаи буғи кафида ё ҷои хунук дар такя метавонад ба пайдоиши ях, CUI (занг дар зери изолятсия) ва талафоти энергия оварда расонад. Дастгоҳҳои мо барои ҳамгироӣ бо системаҳои изолятсияи шишагии PIR (полиизоцианурат) ва мобилӣ тарҳрезӣ шудаанд. Қисмати изолятсияи борбардор дар байни кафшҳои қубур ва такягоҳи сохторӣ бо роҳи доимии монеаи буғ пурра фаро гирифта шудааст. Мо инчунин метавонем изолятсияи дуввумро пешакӣ бурем, то ба ғафсӣ ва ҷузъиёти либоспӯшии пудратчии қубур мувофиқат кунад.

Санҷиш ва ҳуҷҷатгузорӣ барои пайгирии пурра

Мо озмоиши сарбории дохили хонаро дар шароити муҳит ва тақлидшудаи сард барои маҷлисҳои муҳим мегузаронем. Фармоиши стандартии дастгирии криогенӣ аз Тианшун дар бар мегирад:

TS EN 10204 Шаҳодатномаҳои моддии навъи 3.1 бо сабтҳои таъсири ҳарорати паст.

Ҳисоботи санҷиши андозагирӣ барои ғафсии изолятсия ва ҷуброни пойафзол.

Сабтҳои тахассусии тартиби кафшер (WPAR) ҳангоми ҷалби ҳама гуна кафшер.

Озмоиши ихтиёрии шоҳидони тарафи сеюм аз ҷониби TÜV, BV ё SGS.

Барномаҳо

Терминалҳои қабули LNG ва корхонаҳои риштарошӣ

Нигоҳдорӣ ва коркарди этилен, пропилен ва аммиаки моеъ

Объектҳои гази саноатӣ (LOX, LIN, LAR)

Галереяи қубурҳои криогенӣ ва минтақаҳои нигоҳдории зарфҳои дуюмдараҷа

Қуттиҳои хунук дар ҷудокунии ҳаво ва коркарди карбогидридҳо

Дастгоҳҳои криогении мо имрӯз дар тамоми лоиҳаҳо дар Шарқи Наздик, Осиёи Ҷанубу Шарқӣ ва Амрикои Шимолӣ хидмат мекунанд, ки дар баъзе шароитҳои гармидиҳӣ боэътимод кор мекунанд.

Чаро Тяншун?

Мо истеҳсолкунандаи махсус ҳастем, на паҳнкунандаи умумӣ. Гурӯҳи муҳандисии мо метавонад изометрияи фишори қубурҳои шуморо бигирад, ҳар як макони дастгирии сардро муайян кунад ва ваҷҳи оптимизатсияшуда пешниҳод кунад, ки ҳам арзиши моддӣ ва ҳам вақти насбро бе осебпазирии изолятсия кам кунад. Зиёда аз 70% тиҷорати мо аз фармоишҳои такрорӣ иборат аст - натиҷаи бевоситаи расонидани сифати пешбинишаванда дар ҳар як интиқол.

Саволҳои зиёд такрормешуда

Савол: Ҳарорати пасттарине, ки пуштибони криогении шумо қодир аст, кадом аст?

A: То -196°C (ҳарорати нитрогени моеъ). Барои хидматрасонии гелийи моеъ, бо дастаи муҳандисии мо тамос гиред.

Савол: Оё шумо метавонед бо пойафзоли қубурҳои мавҷудаи мо ва ҷузъиёти изолятсия мувофиқат кунед?

A: Бале. Мо мунтазам нақшаҳои мушаххаси муштариро таҳия мекунем, аз ҷумла баландии пойафзоли ғайристандартӣ, сабкҳои исканҷа ва ғафсии изолятсия.

Савол: Оё шумо маводи изолятсияро ҳамчун як қисми дастгирӣ таъмин мекунед?

Ҷавоб: Бале, мо изолятсияи борбардорро (PIR, шишаи кафк ё чӯб) ба пойафзоли қубур пурра пайваст мекунем. Изолятсияи дуюмдараҷа ва рӯйпӯши атроф маъмулан дар макон татбиқ карда мешаванд, аммо мо метавонем маҷмӯаҳои изолятсияи қаблан сохташударо таъмин кунем.

Савол: Чӣ тавр шумо аз шикастани изолятсия дар зери сарбориҳои хунуки даврӣ пешгирӣ мекунед?

A: Блоки борбардор бо қувваи фишурдашуда аз фишори ҳадди аксар ҳисобшудаи подшипник тарҳрезӣ шудааст. Мо инчунин буғумҳоро дар изолятсияи бисёрқабата ба ҳам мезанем ва системаҳои илтиёмии чандирро истифода мебарем, ки ба ҳаракати дифференсиалӣ мувофиқат мекунанд.

Савол: Дастгоҳҳои криогении шумо ба кадом стандартҳо мувофиқат мекунанд?

A: Тарҳҳои мо ба MSS SP-58, ASME B31.3 Боби VI (барои LNG), EN 13480 ва дастурҳои охирини GIIGNL мувофиқат мекунанд. Тамғаи СЕ дар зери PED метавонад дар ҳолати зарурӣ таъмин карда шавад.

Савол: Оё шумо метавонед мӯҳлати кӯтоҳи интиқоли қисмҳои эҳтиётиро иҷро кунед?

A: Бале. Мо захираи пластинаҳои слайдҳои криогении умумӣ ва маҷмӯаҳои болтро нигоҳ медорем. Барои маҷмӯаҳои пурра сохташуда, истеҳсоли экспресс дар 7-10 рӯз имконпазир аст.
